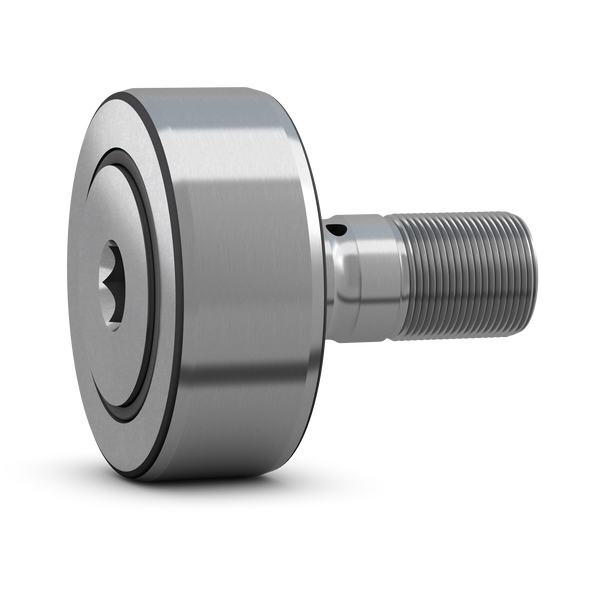

NUKR 90 A - Următor de cam (roată de șină tip stud) cu etanșare integrală și caracteristică de relubrifiere
Următor de cam (roată de șină tip stud) cu etanșare integrală și caracteristică de relubrifiere Următorii de cam (roțile de șină tip stud) sunt proiectați pentru a funcționa pe toate tipurile de șine și a fi utilizați în transmisii cu came, sisteme de transport etc. Acestea se bazează pe un rulment cilindric cu role cu două rânduri, complet, cu un stud solid filetat în locul unui inel interior. Au un inel exterior cu pereți groși, cu o suprafață de rulare bombată și sunt furnizate etanșate și gata de montare. Rulmenții pot fi relubrificați prin intermediul studului.
D90 mm mmDiametru exterior
d30 mm mmDiametru de prindere
B100 mm mm lungime totală
Prezentare generală a produsului
| Cod produs | NUKR 90 A |
|---|
| Tip produs | Următor de cam (roată de șină tip stud) cu etanșare integrală și caracteristică de relubrifiere |
|---|
| Marcă | SKF |
|---|
Dimensiuni
| Diametru exterior funcțional | Diametru exterior funcțional | 90 mm |
| Diametru stud | Diametru stud | 30 mm |
| Lungime | Lungime | 100 mm |
| Lățime, inel exterior | Lățime, inel exterior | 35 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 78.1 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 102 kN |
| Viteză limită | Viteză limită | 1900 r/min |
Proprietăți
| Elemente de rulare | Elemente de rulare | Role cilindrice |
| Număr de rânduri | Număr de rânduri | 2 |
| Profil inel exterior | Profil inel exterior | Bombat |
| Alinierea studului | Alinierea studului | Centric |
| Număr de flanșe, inel exterior | Număr de flanșe, inel exterior | 2 |
| Caracteristică pentru strângere | Caracteristică pentru strângere | Reces hexagonal |
| Cage | Cage | Fără |
| Joc intern radial | Joc intern radial | Între C2 și CN |
| Clasă de toleranță | Clasă de toleranță | Altele |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Labirint |
| Lubrifiant | Lubrifiant | Grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Centru al fiecărui capăt de stud și orificiu radial în tija studului |
Logistică
| Greutate netă a produsului | Greutate netă a produsului | 2.17 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| D | Diametru exterior | 90 mm mm |
| d | Diametru de prindere | 30 mm mm |
| B | lungime totală | 100 mm mm |
| C | Lățime inel exterior | 35 mm mm |
| B1 | Lungime tija pe stud | 63 mm mm |
| B2 | Distanța orificiului de lubrifiere până la flanșa inelului | 15 mm mm |
| C1 | Distanța feței inelului exterior până la fața șaibei laterale | 1 mm mm |
| d1 | Diametru exterior flanșă inel | 47 mm mm |
| G | Filet stud | M 30x1.5 |
| G1 | Lungime filet | 32 mm mm |
| M | Diametru loc pentru accesorii de lubrifiere | 8 mm mm |
| M1 | Diametrul orificiului de lubrifiere (tijă) | 4 mm mm |
| SW | Lățime între fețe | 14 mm mm |
| r1,2 | Dimensiunea fazei | min. 1.1 mm mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 78.1 kN kN |
| C0 | Clasificare de încărcare statică de bază | 102 kN kN |
| Pu | Limita de încărcare de oboseală | 12.7 kN kN |
| Fr | Încărcări radiale dinamice maxime | max. 86.5 kN kN |
| F0r | Încărcări radiale statice maxime | max. 125 kN kN |
| Viteză limită | Viteză limită | 1900 r/min r/min |
Informații de montaj
| Cuplu de strângere recomandat | Cuplu de strângere recomandat | 450 N·m N·m |
Produse incluse
| Orificiu de grăsime | Orificiu de grăsime | NIP A3x9.5 |
| Șurub hexagonal | Șurub hexagonal | M 30x1.5 |
Produse asociate
| Adaptor de lubrifiere | Adaptor de lubrifiere | AP 14 |
