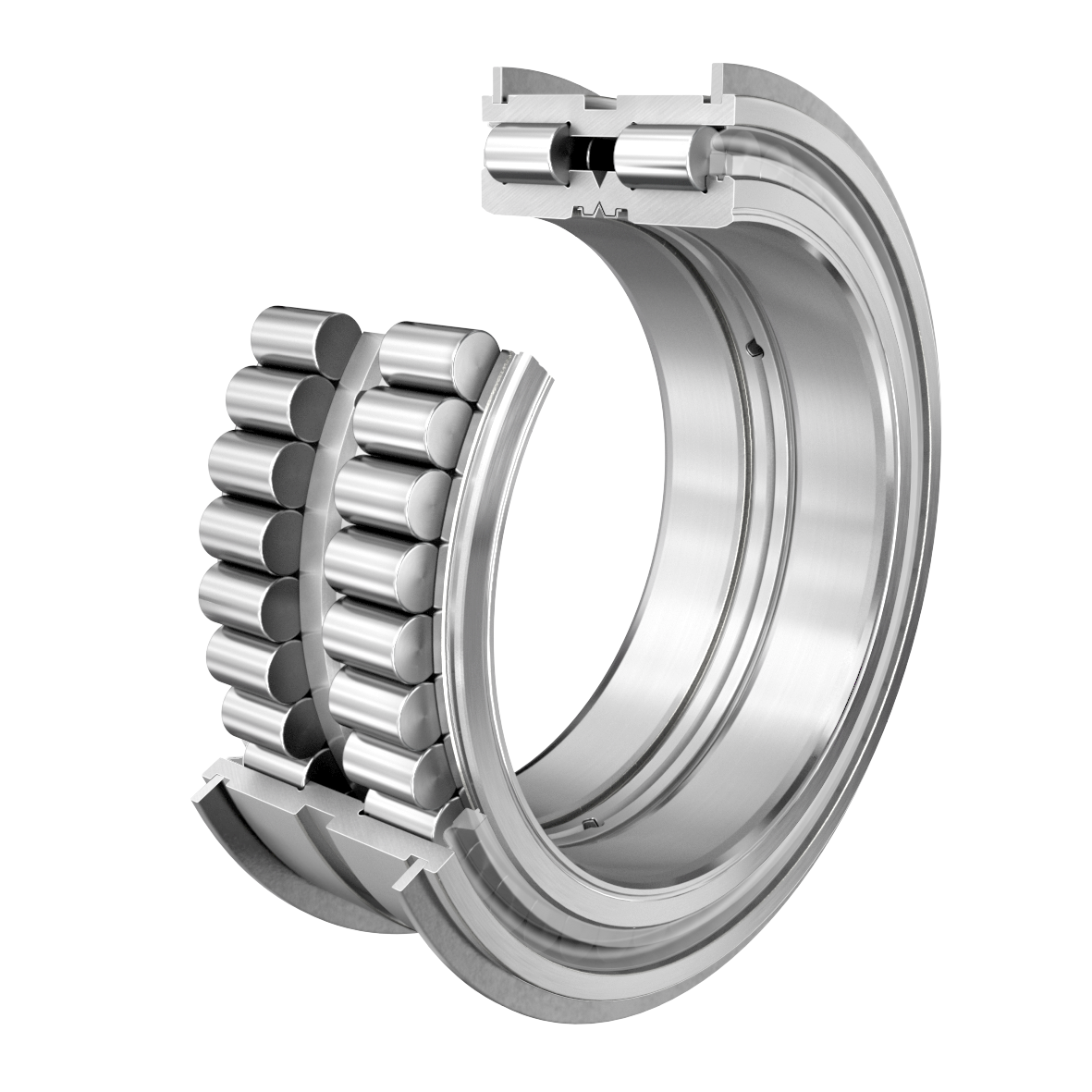

Fotografia produsului are caracter informativ

SL045004-PP-2NR+INA

Date tehnice INA/Schaeffler

SL045004-PP-2NR - Rulment cu role cilindrice

Rulment cu role cilindrice SL04..-PP-2NR, set complet de role, pe două rânduri, rulment fix, bordură centrală pe inelul exterior, 3 borduri pe inelul interior, tip SL04

d20 mmDiametru interior

D42 mmDiametru exterior

B30 mmLățime

C r41.500 NSarcină dinamică de bază, radială

C 0r51.000 NSarcină statică de bază, radială

Prezentare produs

Cod produs	SL045004-PP-2NR
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0015478010000
Tip de bază	SL045004
Masă	199.9 g
CAD disponibil	Nu
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Tip etanșare	PP	Etanșare cu contact pe ambele părți
Holding Rings	2NR	Two retaining rings included
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Nurmală (PN)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	20 mm
D	Diametru exterior	42 mm
B	Lățime	30 mm
C r	Sarcină dinamică de bază, radială	41.500 N
C 0r	Sarcină statică de bază, radială	51.000 N
C ur	Limită de sarcină la oboseală, radială	7.000 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	5.500 1/min
≈m	Masă	199,9 g

Dimensiuni de montaj

C a1	Dimensiune de montaj pentru inel elastic WRE (neinclus în livrare) Toleranță: 0/-0,2	21,5 mm
C a2	Dimensiune de montaj pentru inel de reținere conform DIN 471 (neinclus în livrare) Tol.: 0/-0,2	21 mm
d 1	Diametru bordură inel interior	31 mm
d 2	Diametru de etanșare (bordură)	34 mm
d 3	Diametru exterior inel elastic WRE	47 mm
d 1 min	Diametru minim al umărului arborelui	31 mm
	Unghi teșitură	30 °
	Toleranță inferioară distanță inel elastic	-0,2 mm
	Toleranță inferioară distanță inel de reținere	-0,2 mm
	Toleranță superioară distanță inel elastic	0 mm
	Toleranță superioară distanță inel de reținere	0 mm
	Toleranță inferioară distanță canal inel	0 mm
	Toleranță superioară distanță canal inel	0,2 mm

Dimensiuni detaliate

C	Lățime inel exterior	29 mm
C 1	Distanță între canalele inelului	24,7 mm
D 1	Diametru canal	40,2 mm
m	Lățime canal	1,8 mm
r min	Dimensiune minimă a cantonului	0,3 mm
t	Lățime teșitură	0,5 mm
X	Distanță între corpurile de rostogolire	22,5 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	80 °C
