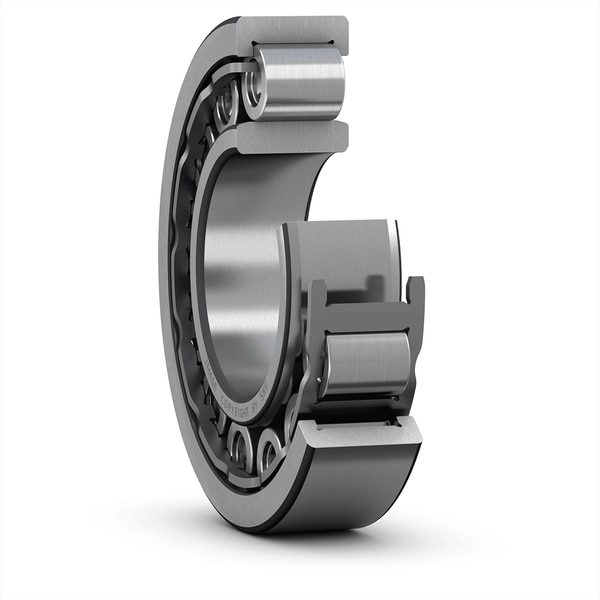

Fotografia produsului are caracter informativ
NU322-ECJ+SKF
Date tehnice produs
NU 322 ECJ - Rulment radial cu role cilindrice, execuție NU, cu un singur rând
Rulmenții radiali cu role cilindrice, cu un singur rând, execuție NU, sunt proiectați pentru a prelua sarcini radiale mari în combinație cu viteze ridicate. Având două flanșe integrate pe inelul exterior și nicio flanșă pe inelul interior, rulmenții cu execuție NU pot prelua deplasări axiale în ambele direcții. O caracteristică importantă este execuția demontabilă, care facilitează montajul și permite interschimbarea componentelor rulmentului.
Diametru interior110 mmDiametru interior
Diametru exterior240 mmDiametru exterior
Lățime50 mmLățime
Sarcină dinamică de bază530 kNSarcină dinamică de bază
Sarcină statică de bază540 kNSarcină statică de bază
Turație de referință3000 r/minTurație de referință
Prezentare produs
| Cod produs | NU 322 ECJ |
|---|---|
| Tip produs | Rulment radial cu role cilindrice, execuție NU, cu un singur rând |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 110 mm |
| Diametru exterior | Diametru exterior | 240 mm |
| Lățime | Lățime | 50 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 530 kN |
| Sarcină statică de bază | Sarcină statică de bază | 540 kN |
| Turație de referință | Turație de referință | 3000 r/min |
| Turație limită | Turație limită | 3400 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Parte rulment | Parte rulment | Complete bearing |
| Capacitate de deplasare axială | Capacitate de deplasare axială | In both directions |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Tablă de oțel |
| Number of flanges, inel exterior | Number of flanges, inel exterior | 2 |
| Number of flanges, inel interior | Number of flanges, inel interior | 0 |
| Flanșă liberă | Flanșă liberă | Nune |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Nune |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 37 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 10.3 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni detaliate
| d | Diametru interior | 110 mm |
| D | Diametru exterior | 240 mm |
| B | Lățime | 50 mm |
| D1 | Diametrul umărului inelului exterior | ≈ 200.05 mm |
| F | Raceway diameter of inel interior | 143 mm |
| r1,2 | Dimensiune teșitură | min. 3 mm |
| r3,4 | Dimensiune teșitură | min. 3 mm |
| s | Permissible axial displacement | max. 3 mm |
Dimensiuni de reazem
| da | Diametru manșon distanțier | min. 124 mm |
| da | Diametru manșon distanțier | max. 139 mm |
| db | Diametru reazem arbore | min. 146 mm |
| Da | Diametru reazem carcasă | max. 225.2 mm |
| ra | Rază de racordare | max. 2.5 mm |
| rb | Rază de racordare | max. 2.5 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 530 kN |
| C0 | Sarcină statică de bază | 540 kN |
| Pu | Limită de sarcină la oboseală | 61 kN |
| Turație de referință | Turație de referință | 3000 r/min |
| Turație limită | Turație limită | 3400 r/min |
| kr | Factor de sarcină minimă | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
Produse asociate
| Angle ring | Angle ring | HJ 322 EC |
