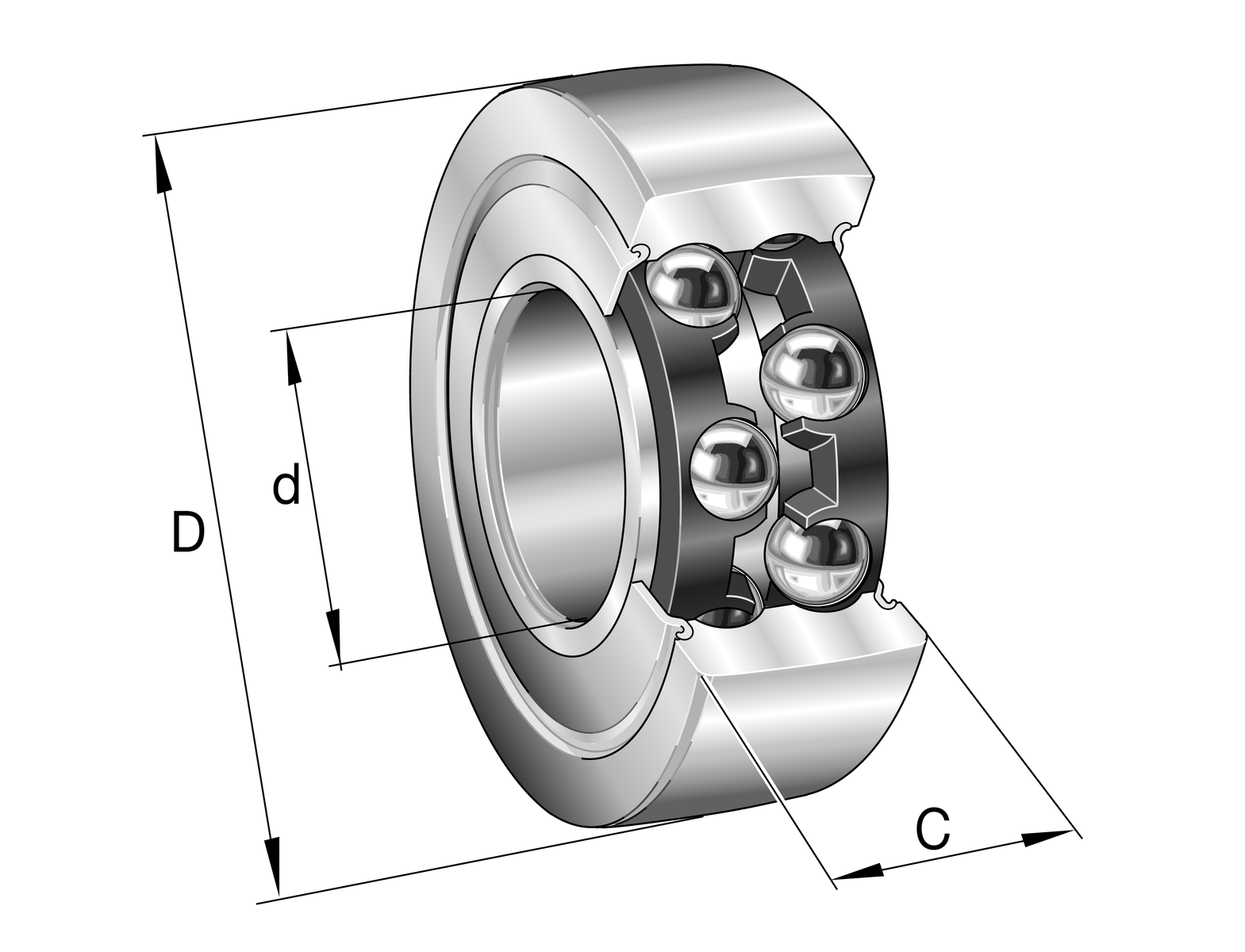

Fotografia produsului are caracter informativ

LR5306-2HRS-TVH-XL+INA

Date tehnice INA/Schaeffler

LR5306-2HRS-TVH-XL - Rolă de ghidare cu jug

Role de ghidare cu jug LR53..-2HRS-TVH-XL, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, orificiu de ungere în inelul interior la cerere, etanșare cu buză pe ambele părți cu optimised geometry, low friction, colivie din poliamidă armată cu fibră de sticlă, execuție X-life

D80 mmDiametru exterior

d30 mmDiametru interior

Prezentare produs

Cod produs	LR5306-2HRS-TVH-XL
Tip produs	Rolă de ghidare cu jug
Marcă	INA
Număr material Schaeffler	0838750260000
Tip de bază	LR5306
Cod BearingX	LR5306-2HRS-TVH-XL
Masa	0.67 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Tip etanșare	2HRS	Etanșare cu buză pe ambele părți cu optimised geometry, low friction
Inel exterior profile	R500	R500
Relubrifiere	Fără	Fără
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

Dimensiuni principale și date de performanță

D	Diametru exterior	80 mm
d	Diametru interior	30 mm
C	Înălțime	30,2 mm
C r w	Sarcină dinamică efectivă de bază, radial	36.000 N
C 0r w	Sarcină statică efectivă de bază, radial	29.500 N
C ur w	Sarcină limită efectivă la oboseală, radial	1.520 N
n D G	Turație pentru lubrifiere permanentă cu unsoare	3.450 1/min
F r per	Sarcină dinamică admisă, radial	27.000 N
≈m	Masă	0,67 kg

Dimensiuni detaliate

d 2	Diametru șaibă axială	44,4 mm
r min	Dimensiune minimă a cantonului	1,1 mm
R	Rază profil exterior inel exterior	500 mm
