PTUEY30-XL+INA
Date tehnice INA/Schaeffler

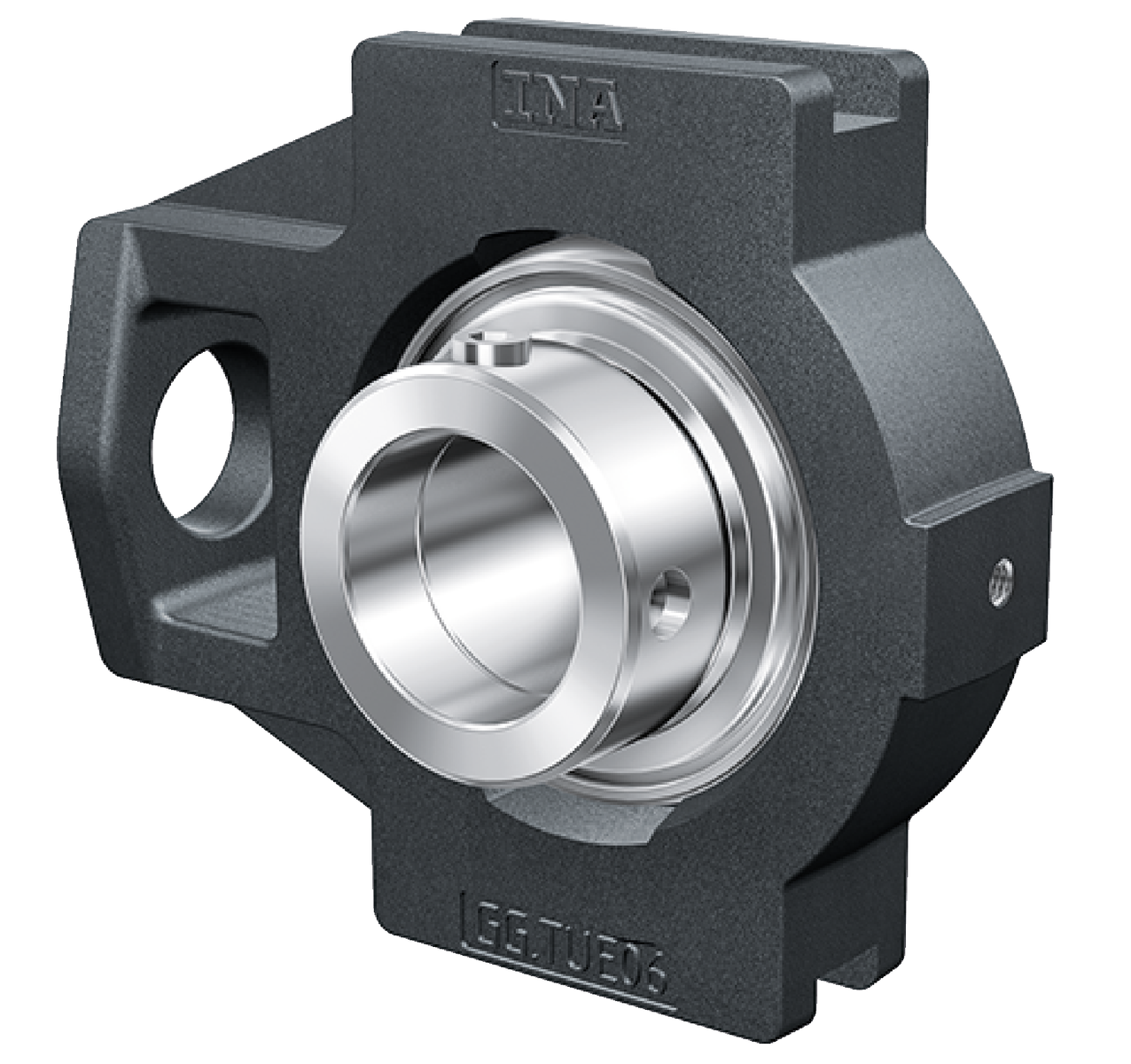

PTUEY30-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PTUEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări P
d30 mmDiametru interior
B30 mmLățime inel interior
Prezentare produs
| Cod produs | PTUEY30-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0946534610000 |
| Tip de bază | PTUEY30 |
| Cod BearingX | PTUEY30-XL |
| Masa | 1.11 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

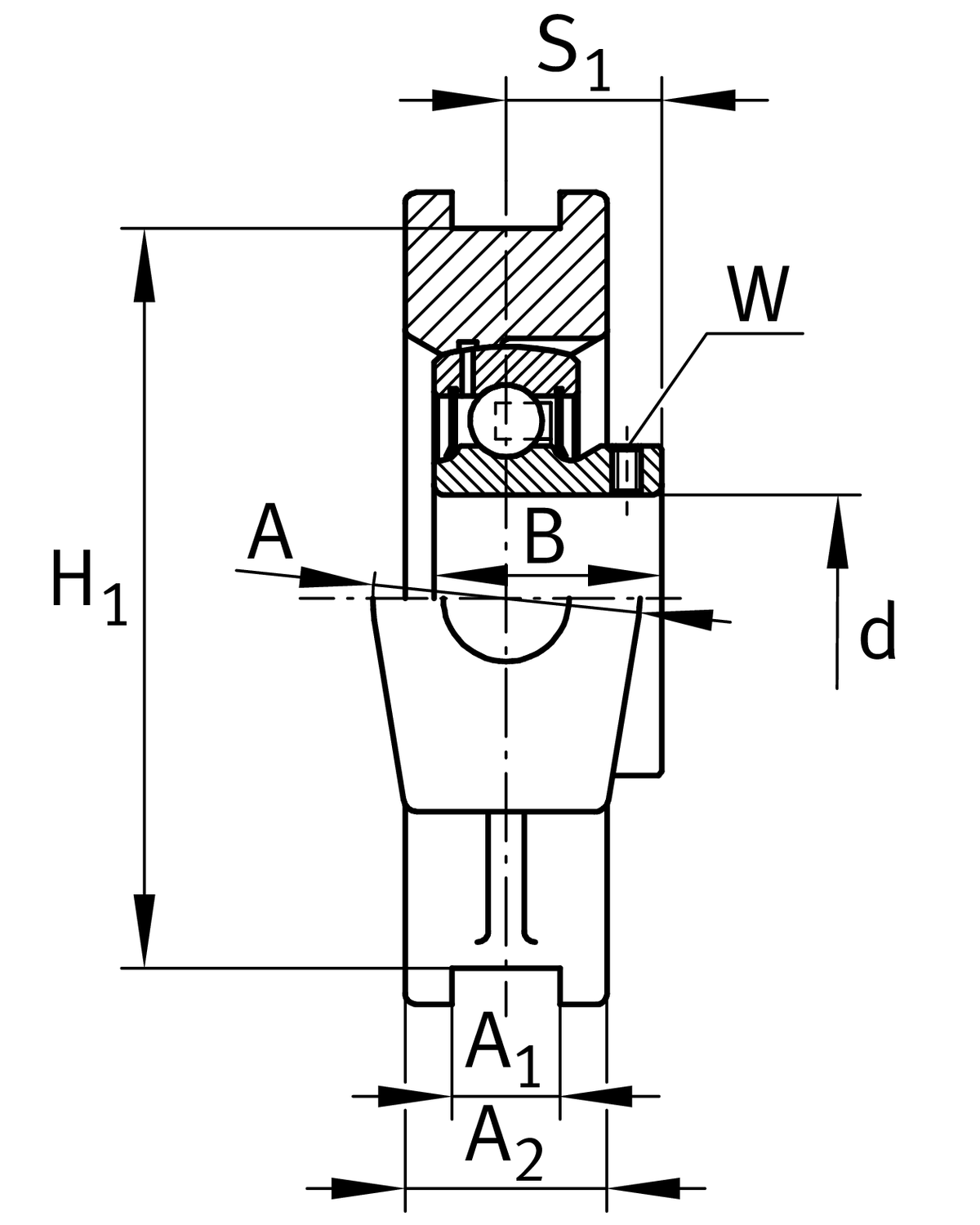

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| H | Înălțime | 102 mm |
| L | Lungime totală | 114,5 mm |
| ≈m | Masă | 1,11 kg |
Dimensiuni de montaj
| A 1 | Lățime guidance groove | 12 mm |
| Lățime guidance groove clearance | H13 | |
| H 1 | Distanță între canalele de ghidare | 89 mm |
| Toleranță superioară distanță canal de ghidare | 0,15 mm | |
| Toleranță inferioară distanță canal de ghidare | -0,15 mm | |
| N | Alezaj de fixare | 22 mm |

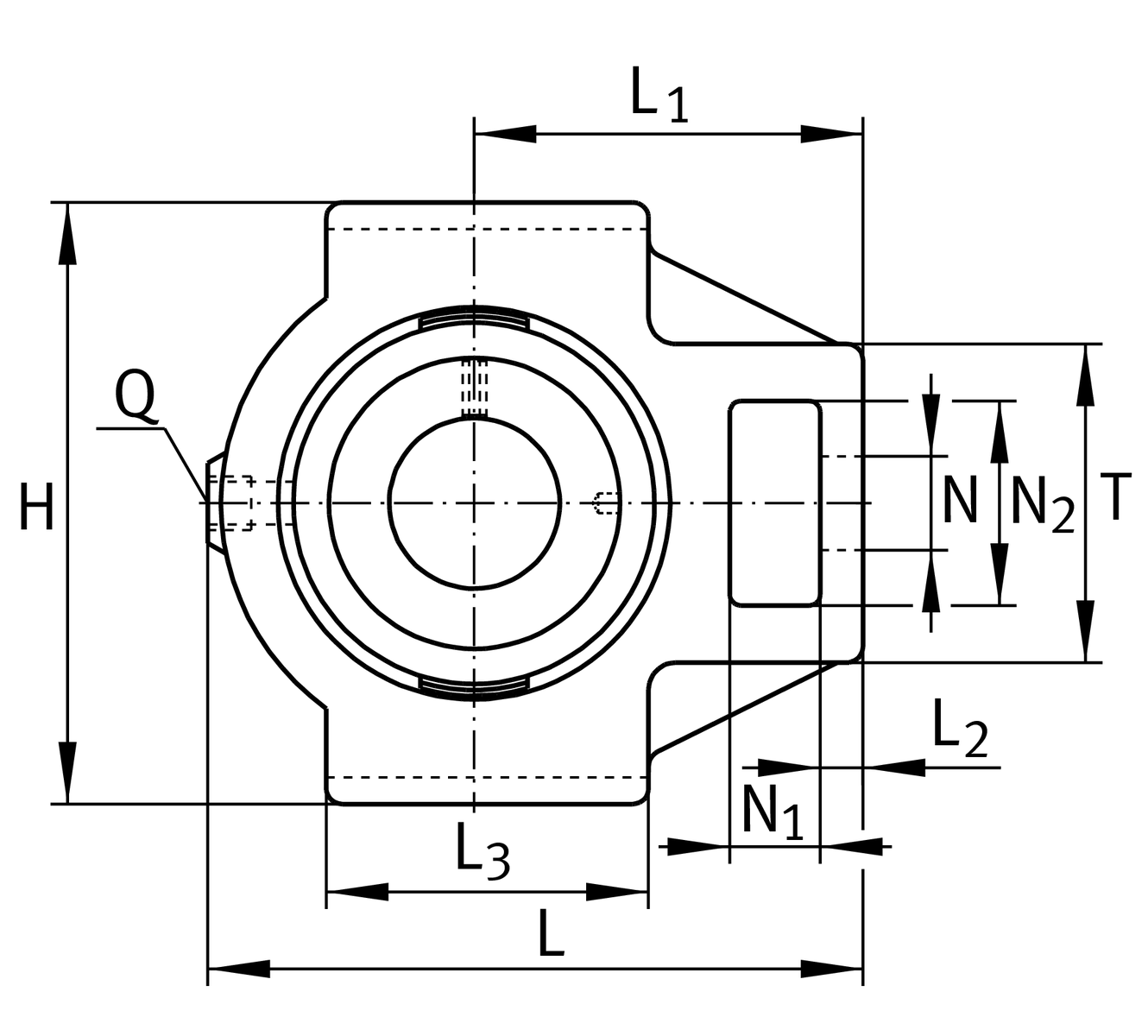

Dimensiuni detaliate
| L 1 | Distanță ax arbore | 70 mm |
| L 2 | Length fixed link | 10 mm |
| L 3 | Lungime canal de ghidare | 57 mm |
| A | Lățime carcasă pe partea de fixare | 37 mm |
| N 1 | Lățime recess | 18 mm |
| N 2 | Înălțime recess | 36,5 mm |
| B | Lățime inel interior | 30 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 21 mm |
| T | Înălțime carcasă pe partea de fixare | 56 mm |
| Q | Filet racord pentru ungere | M6 |
| A 2 | Lățime carcasă | 25 mm |
Informații suplimentare
| Carcasă | TUE06 | |
| Denumire rulment | GAY30-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
