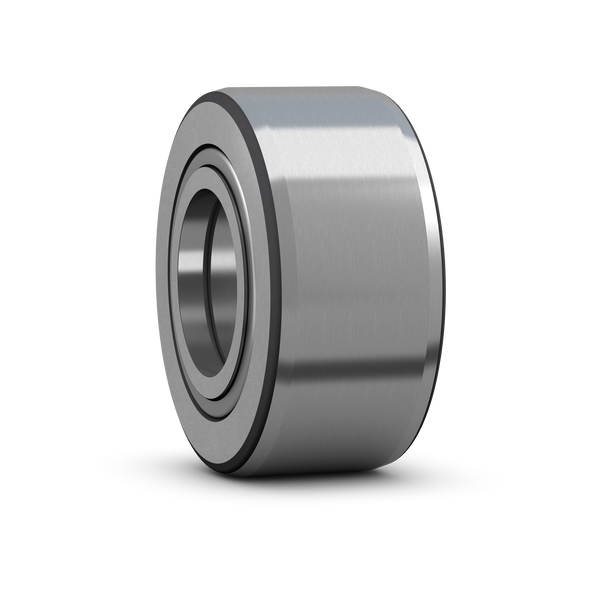

Fotografia produsului are caracter informativ
NUTR50-A+SKF
Date tehnice produs
NUTR 50 A - Rolă de suport (rolă de ghidare tip yoke) cu inele de flanșă, etanșare integrală și caracteristică de relubrifiere
Rolă de suport (rolă de ghidare tip yoke) cu inele de flanșă, etanșare integrală și caracteristică de relubrifiere Support rollers (yoke-type track rollers) are designed to run on all types of tracks and to be used in cam drives, conveyor systems, etc. Se bazează pe un rulment cu role cilindrice pe două rânduri, cu complement complet, cu inel interior, și au un inel exterior cu pereți groși cu suprafață de rulare bombată îmbunătățită. Se livrează etanșate și gata de montaj. The inel interior contains a lubrication hole to facilitează relubrifierea.
Diametru exterior funcțional90 mmDiametru exterior funcțional
Diametru interior50 mmDiametru interior
Lățime totală32 mmLățime totală
Lățime inel exterior30 mmLățime inel exterior
Sarcină dinamică de bază58.3 kNSarcină dinamică de bază
Sarcină statică de bază78 kNSarcină statică de bază
Prezentare produs
| Cod produs | NUTR 50 A |
|---|---|
| Tip produs | Rolă de suport (rolă de ghidare tip yoke) cu inele de flanșă, etanșare integrală și caracteristică de relubrifiere |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru exterior funcțional | Diametru exterior funcțional | 90 mm |
| Diametru interior | Diametru interior | 50 mm |
| Lățime totală | Lățime totală | 32 mm |
| Lățime inel exterior | Lățime inel exterior | 30 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 58.3 kN |
| Sarcină statică de bază | Sarcină statică de bază | 78 kN |
| Turație limită | Turație limită | 1600 r/min |
Proprietăți
| Parte rulment | Parte rulment | Complete track roller |
| Elemente de rostogolire | Elemente de rostogolire | Cilindric rollers |
| Număr de rânduri | Număr de rânduri | 2 |
| Inel exterior profile | Inel exterior profile | Crowned |
| Axial guidance of inel exterior | Axial guidance of inel exterior | Da |
| Number of flanges, inel exterior | Number of flanges, inel exterior | 2 |
| Colivie | Colivie | Fără |
| Joc radial intern | Joc radial intern | Between C2 and CN |
| Clasă de toleranță | Clasă de toleranță | Other |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Labyrinth |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.95 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni detaliate
| D | Diametru exterior | 90 mm |
| d | Diametru interior | 50 mm |
| C | Lățime inel exterior | 30 mm |
| B | Lățime inel interior | 32 mm |
| d1 | Diametru exterior flange ring | 59.8 mm |
| r1,2 | Dimensiune teșitură inel exterior | min. 1.1 mm |
| r3,4 | Dimensiune teșitură flange ring bore | min. 0.6 mm |
Date de calcul
| C | Sarcină dinamică de bază | 58.3 kN |
| C0 | Sarcină statică de bază | 78 kN |
| Pu | Limită de sarcină la oboseală | 9.65 kN |
| Fr | Maximum dynamic radial loads | max. 32.5 kN |
| F0r | Maximum static radial loads | max. 47.5 kN |
| Turație limită | Turație limită | 1600 r/min |
