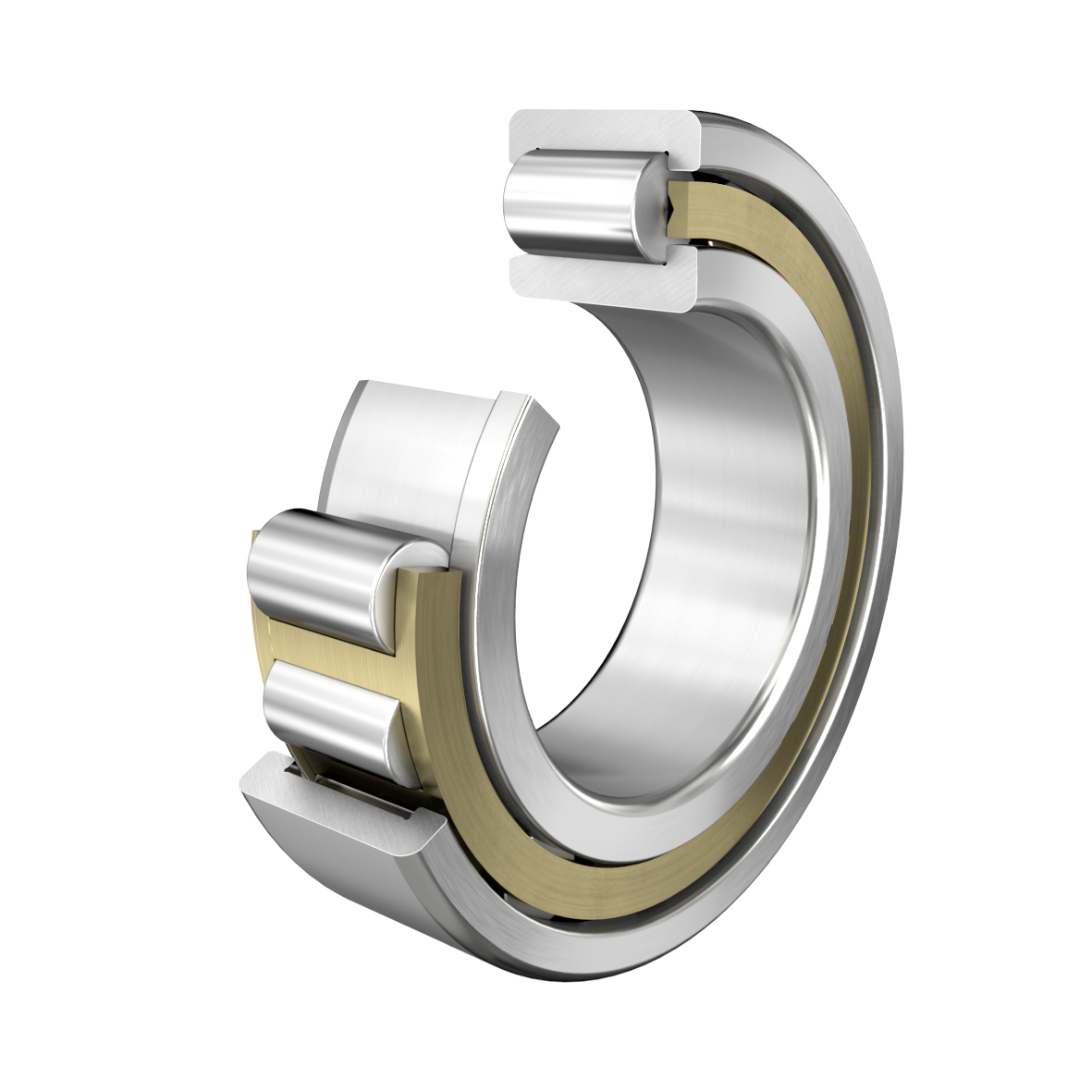

Fotografia produsului are caracter informativ
NJ410-XL-M1+FAG
Date tehnice FAG/Schaeffler
NJ410-XL-M1 - Rulment cu role cilindrice
Rulment cu role cilindrice NJ..-M1, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d50 mmDiametru interior
D130 mmDiametru exterior
B31 mmLățime
C r175.000 NSarcină dinamică de bază, radială
C 0r148.000 NSarcină statică de bază, radială
n G9.900 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ410-XL-M1 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0382612860000 |
| Tip de bază | NJ410 |
| Cod BearingX | NJ410-XL-M1 |
| Masa | 2.3 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | Standard | |
| Colivie | M1 | Colivie din alamă din două piese, ghidată pe role |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| D | Diametru exterior | 130 mm |
| B | Lățime | 31 mm |
| C r | Sarcină dinamică de bază, radială | 175.000 N |
| C 0r | Sarcină statică de bază, radială | 148.000 N |
| C ur | Limită de sarcină la oboseală, radială | 27.500 N |
| n G | Turație limită | 9.900 1/min |
| n ϑr | Turație de referință | 5.300 1/min |
| ≈m | Masă | 2,3 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 64 mm |
| d a max | Diametru maxim al umărului arborelui | 69 mm |
| D a max | Diametru maxim al umărului carcasei | 116 mm |
| d c min | Umăr minim al arborelui | 81 mm |
| r a max | Rază maximă a degajării | 2 mm |

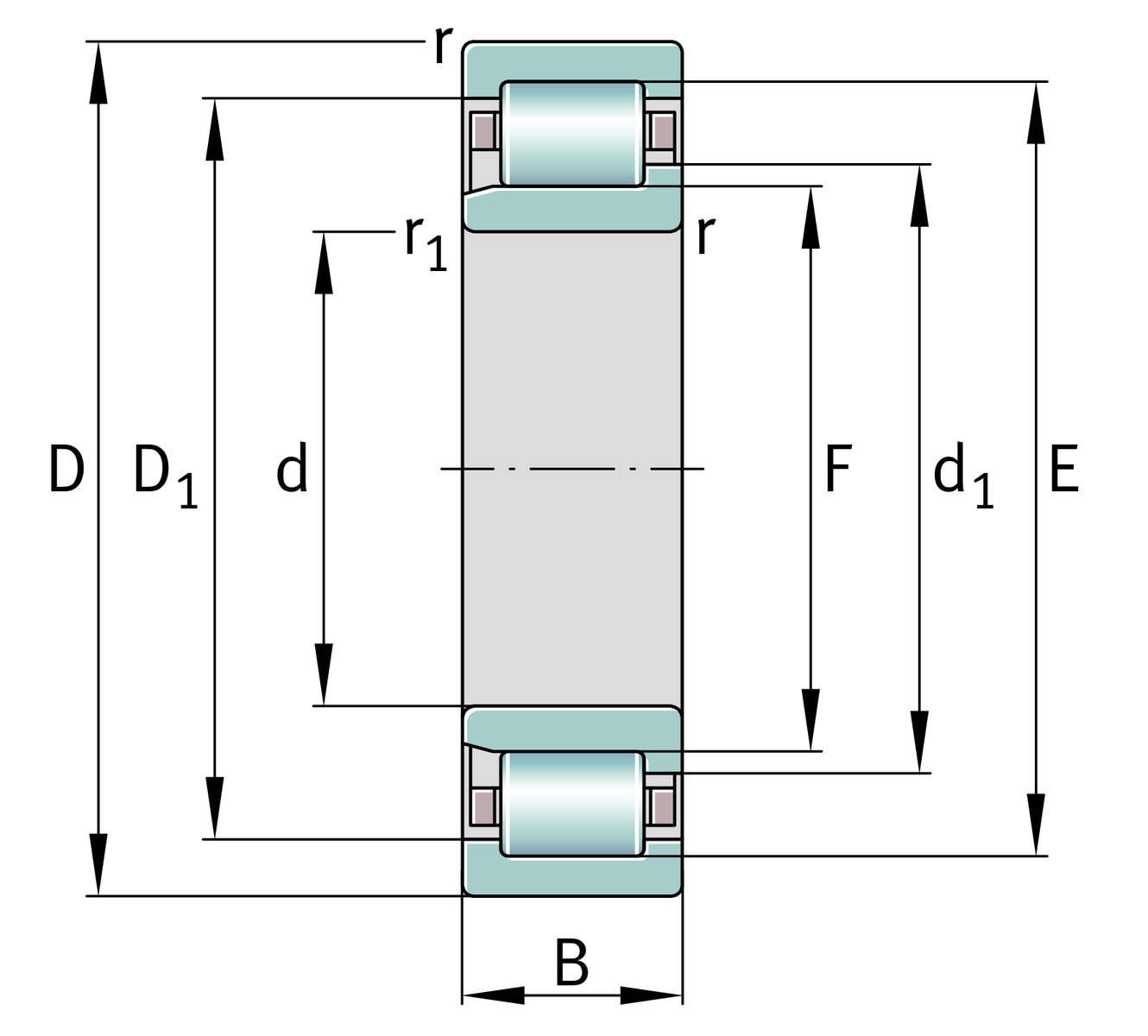

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 2,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 2,1 mm |
| s | Deplasare axială | 3 mm |
| E | Diametru cale de rulare inel exterior | 110,8 mm |
| F | Diametru cale de rulare inel interior | 70,8 mm |
| D 1 min | Diametru minim bordură inel exterior | 104,3 mm |
| d 1 | Diametru maxim bordură inel interior | 78,6 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
Informații suplimentare
| Șaibă în L | HJ410 |
