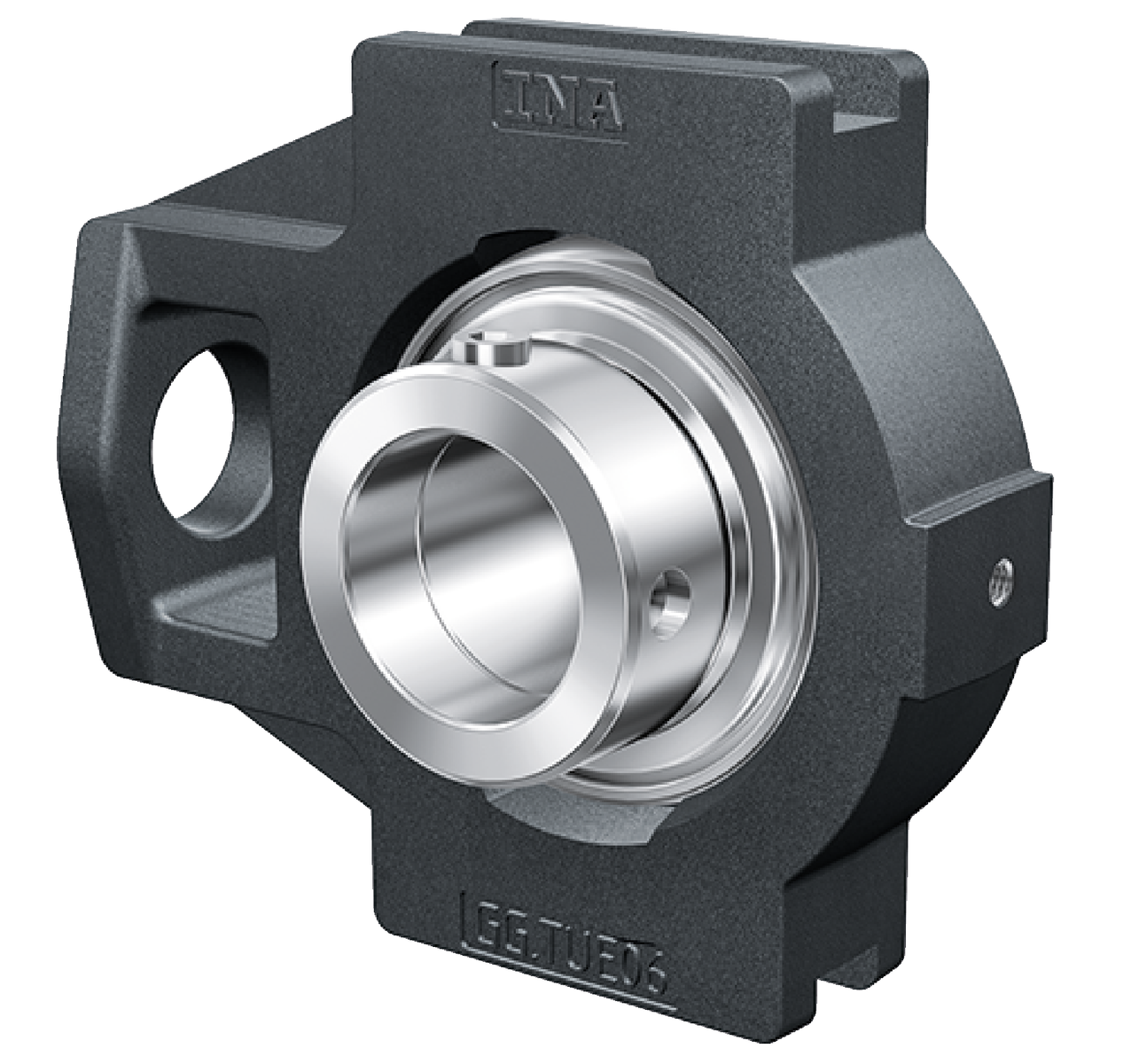

Fotografia produsului are caracter informativ

RTUE40-XL+INA

Date tehnice INA/Schaeffler

RTUE40-XL - Unitate de lagăr cu carcasă de întindere

Unități de lagăr cu carcasă de întindere RTUE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări R

d40 mmDiametru interior

Cod produs	RTUE40-XL
Tip produs	Unitate de lagăr cu carcasă de întindere
Marcă	INA
Număr material Schaeffler	0946876170000
Tip de bază	RTUE40
Cod BearingX	RTUE40-XL
Masa	2.5 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Material

Fontă cenușie

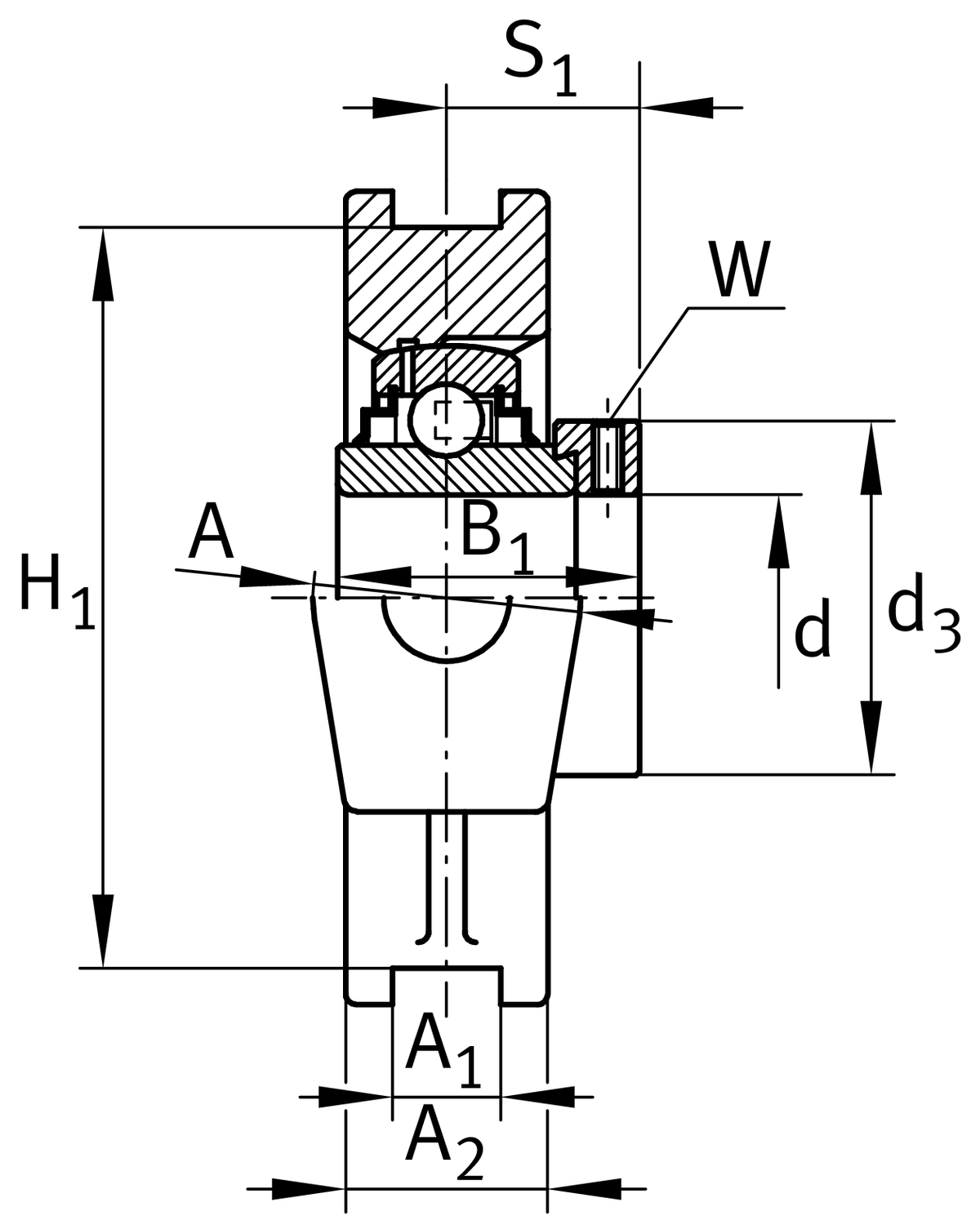

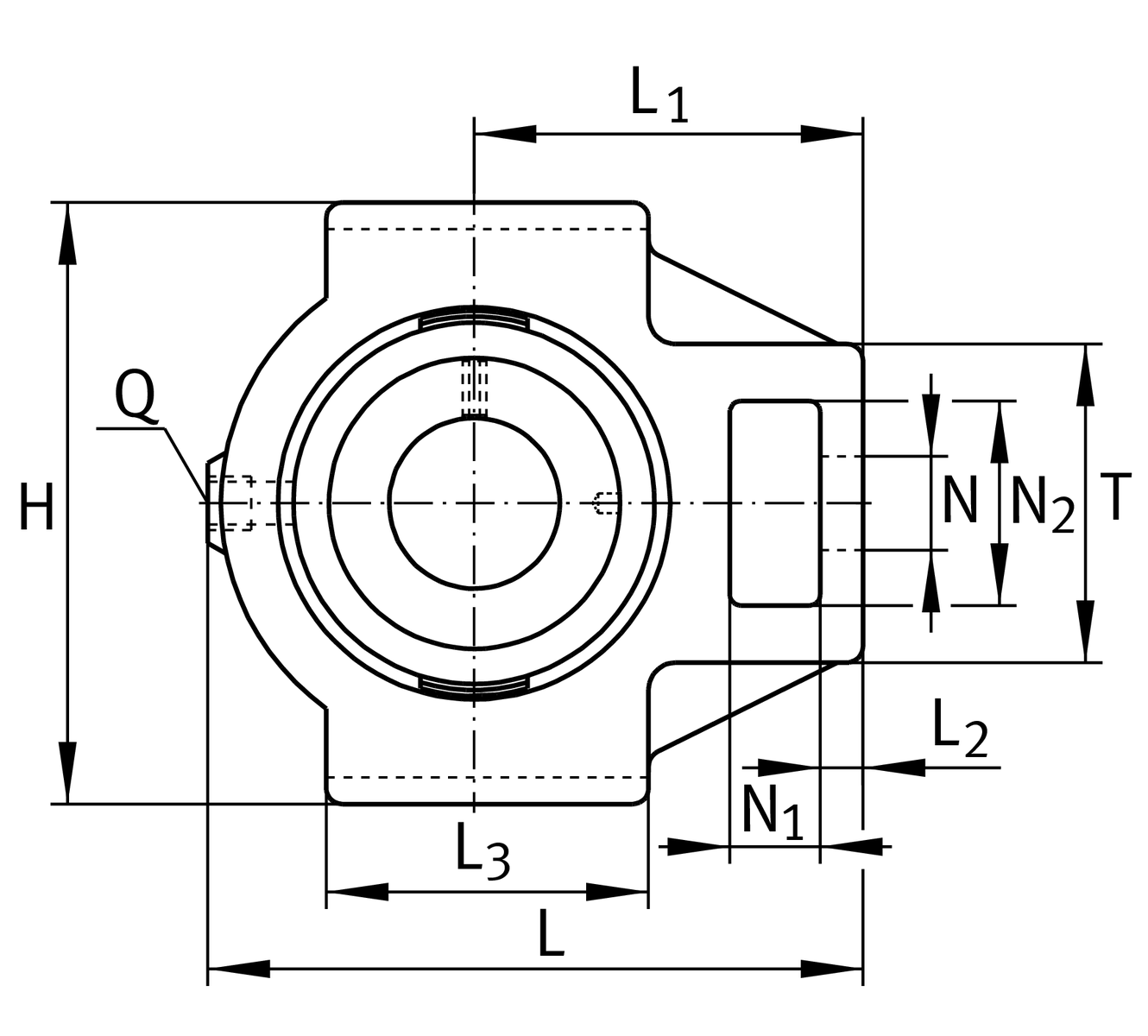

d	Diametru interior	40 mm
H	Înălțime	115 mm
L	Lungime totală	141 mm
B 1	Lățime totală colier de blocare	56,5 mm
≈m	Masă	2,5 kg

A 1	Lățime guidance groove	16 mm
	Lățime guidance groove clearance	H13
H 1	Distanță între canalele de ghidare	102 mm
	Toleranță superioară distanță canal de ghidare	0,15 mm
	Toleranță inferioară distanță canal de ghidare	-0,15 mm
N	Alezaj de fixare	29 mm

L 1	Distanță ax arbore	88 mm
L 2	Length fixed link	16 mm
L 3	Lungime canal de ghidare	82 mm
A	Lățime carcasă pe partea de fixare	50 mm
N 1	Lățime recess	20 mm
N 2	Înălțime recess	49 mm
S 1	Distanță de la calea de rulare la colierul de blocare	35,1 mm
T	Înălțime carcasă pe partea de fixare	82 mm
Q	Filet racord pentru ungere	M6
A 2	Lățime carcasă	35 mm

	Carcasă	TUE08
	Denumire rulment	GE40-XL-KRR-B

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C
