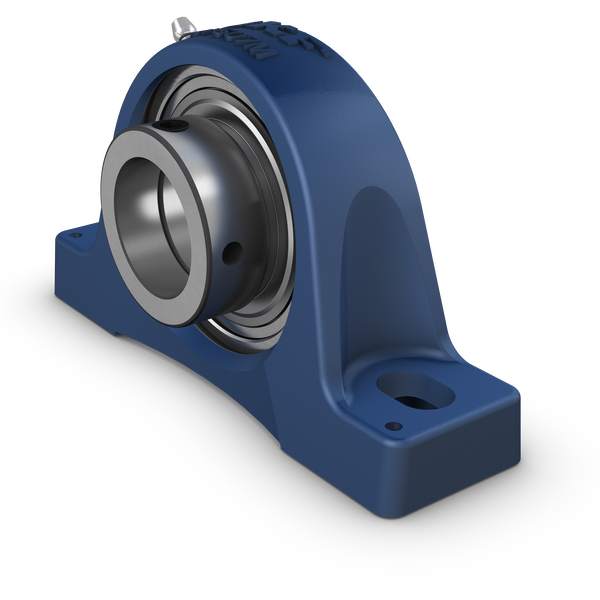

Fotografia produsului are caracter informativ
SY25-FM+SKF
Date tehnice produs
SY 25 FM - Pillow block ball bearing unit cu narrow inel interior and colier excentric de blocare, fontă, ISO standards
Pillow block ball bearing unit cu narrow inel interior and colier excentric de blocare, fontă, ISO standards Pillow (plummer) block ball bearing units consist of an insert bearing mounted in a carcasă din fontă that can be bolted to a support surface. This variant is intended for use in applications where the direction of rotation is constant. It has a narrow inel interior and is locked onto the shaft by an colier excentric de blocare, making it easy to mount.
Diametru șurub de prindere10 mmDiametru șurub de prindere
Diametru arbore25 mmDiametru arbore
Înălțime centru (lagăr pe pernă)36.5 mmÎnălțime centru (lagăr pe pernă)
Lățime totală carcasă36 mmLățime totală carcasă
Distanța între centrele găurilor de șurub102 mmDistanța între centrele găurilor de șurub
Lățime totală a rulmentului31 mmLățime totală a rulmentului
Prezentare produs
| Cod produs | SY 25 FM |
|---|---|
| Tip produs | Pillow block ball bearing unit cu narrow inel interior and colier excentric de blocare, fontă, ISO standards |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 10 mm |
| Diametru arbore | Diametru arbore | 25 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 36.5 mm |
| Lățime totală carcasă | Lățime totală carcasă | 36 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 102 mm |
| Lățime totală a rulmentului | Lățime totală a rulmentului | 31 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 14 kN |
| Sarcină statică de bază | Sarcină statică de bază | 7.8 kN |
| Turație limită | Turație limită | 7000 r/min |
| Nute | Nute | Turație limită cu shaft tolerance h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Pillow block, normal base |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Eccentric collar |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Optional end cover |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.743 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| d | Diametru interior | 25 mm |
| d1 | Diametrul umărului inelului interior | ≈ 33.74 mm |
| d2 | Diametru exterior of locking ring | 37.4 mm |
| A | Base width | 36 mm |
| A1 | Top width | 22 mm |
| A5 | Standout of end cover | 20.5 mm |
| B | Lățimea inelului interior | 21.5 mm |
| B1 | Overall bearing width | 31 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 4.75 mm |
| H | Înălțime of spherical seat centre | 36.5 mm |
| H1 | Foot height | 16 mm |
| H2 | Înălțime totală | 70 mm |
| J | Distance between attachment bolts | 102 mm |
| J | Maximum distance between attachment bolts | max. 110 mm |
| J | Minimum distance between attachment bolts | min. 94 mm |
| L | Lungime totală | 130 mm |
| N | Diametru gaură șurub de prindere | 11.5 mm |
| N1 | Length of attachment bolt hole | 19.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 23.5 mm |
| RG | Carcasă thread for the grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 2 mm |
| Rα | Angular position of the housing thread | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 120 mm |
| J7 | Axial offset of dowel pins | 13 mm |
| N4 | Recommended diameter for dowel pins | 4 mm |
Date de calcul
| C | Sarcină dinamică de bază | 14 kN |
| C0 | Sarcină statică de bază | 7.8 kN |
| Pu | Limită de sarcină la oboseală | 0.335 kN |
| Turație limită | Turație limită | 7000 r/min |
Informații de montaj
| G2 | Set screw | M6x0.75 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 3 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 10 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.375 in in |
