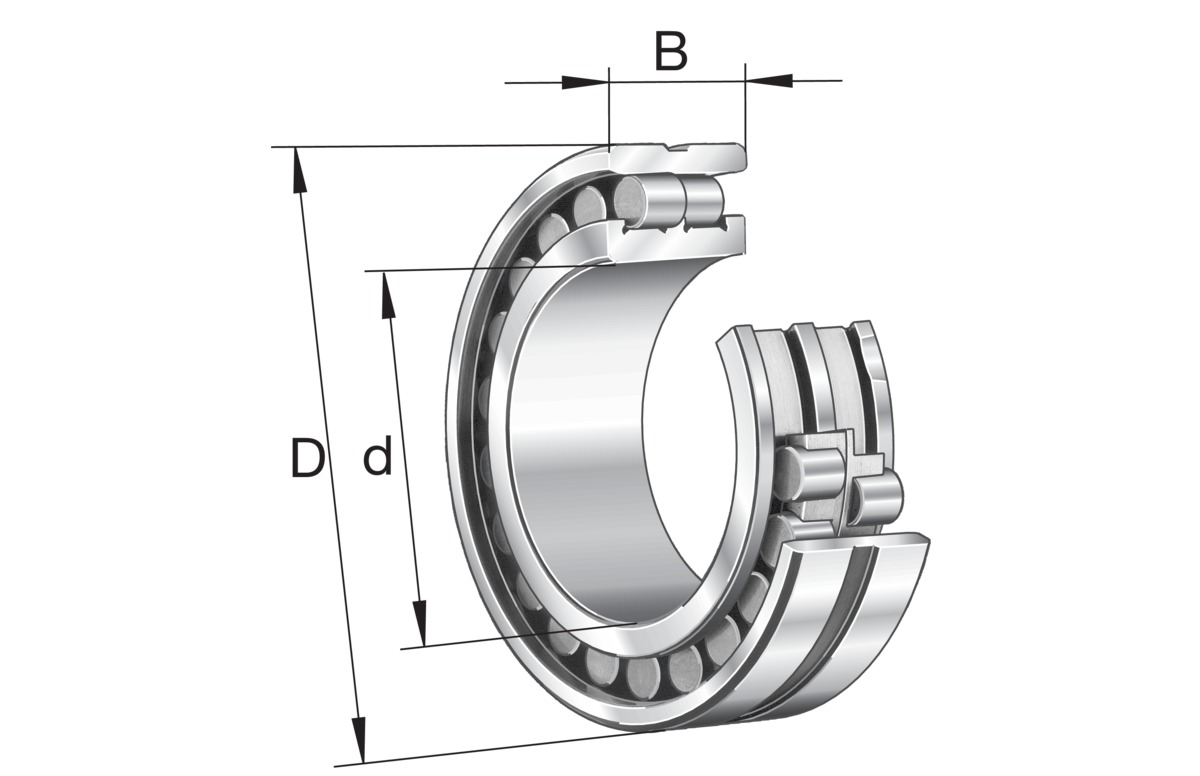

Fotografia produsului are caracter informativ

NN3080-AS-K-M-SP+FAG

Date tehnice FAG/Schaeffler

NN3080-AS-K-M-SP - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-AS-K-M-SP, rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d400 mmDiametru interior

D600 mmDiametru exterior

B148 mmLățime

C r2.150.000 NSarcină dinamică de bază, radială

C 0r4.450.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Rulment mare

Prezentare produs

Cod produs	NN3080-AS-K-M-SP
Tip produs	Rulment cu role cilindrice
Marcă	FAG
Număr material Schaeffler	0192317330000
Tip de bază	NN3080
Cod BearingX	NN3080-AS-K-M-SP
Masa	141.08 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Colivie	M	Colivie din alamă
Clasă de toleranță	SP	Clasă de toleranță SP
Tip alezaj	K	Tapered, conicitate 1:12
Change mark	A	Internal Variant A
Joc radial intern	C1 (Group 1)	Joc intern mai mic decât C2
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	400 mm
D	Diametru exterior	600 mm
B	Lățime	148 mm
C r	Sarcină dinamică de bază, radială	2.150.000 N
C 0r	Sarcină statică de bază, radială	4.450.000 N
C ur	Limită de sarcină la oboseală, radială	445.000 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	1.260 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	1.480 1/min
≈m	Masă	141,08 kg

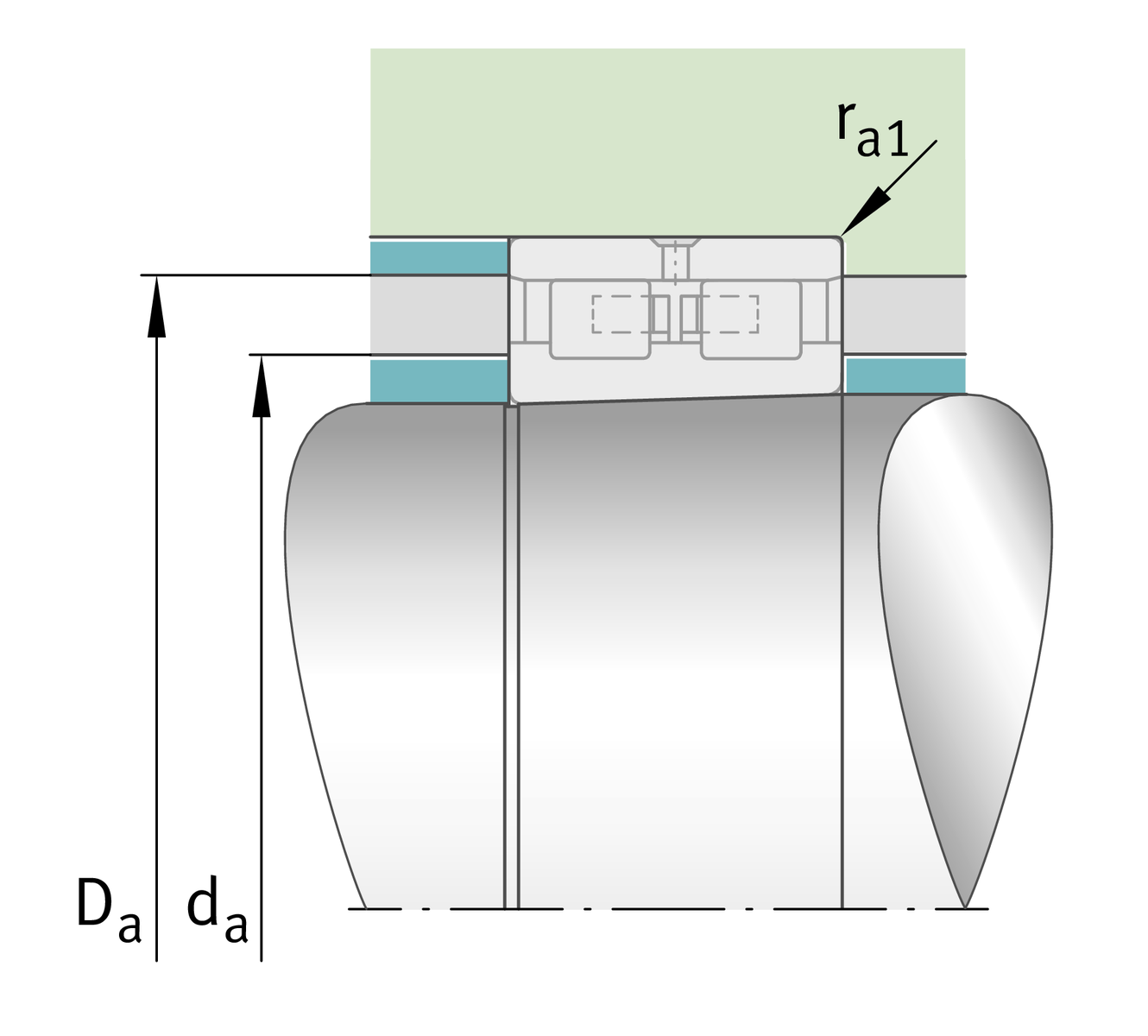

Dimensiuni de montaj

d a	Diametru umăr arbore	459 mm
	Toleranță umăr arbore	h12
D a	Diametru umăr carcasă	560 mm
	Diametru degajare umăr inel exterior	H12
r a1 max	Rază maximă a degajării	4 mm

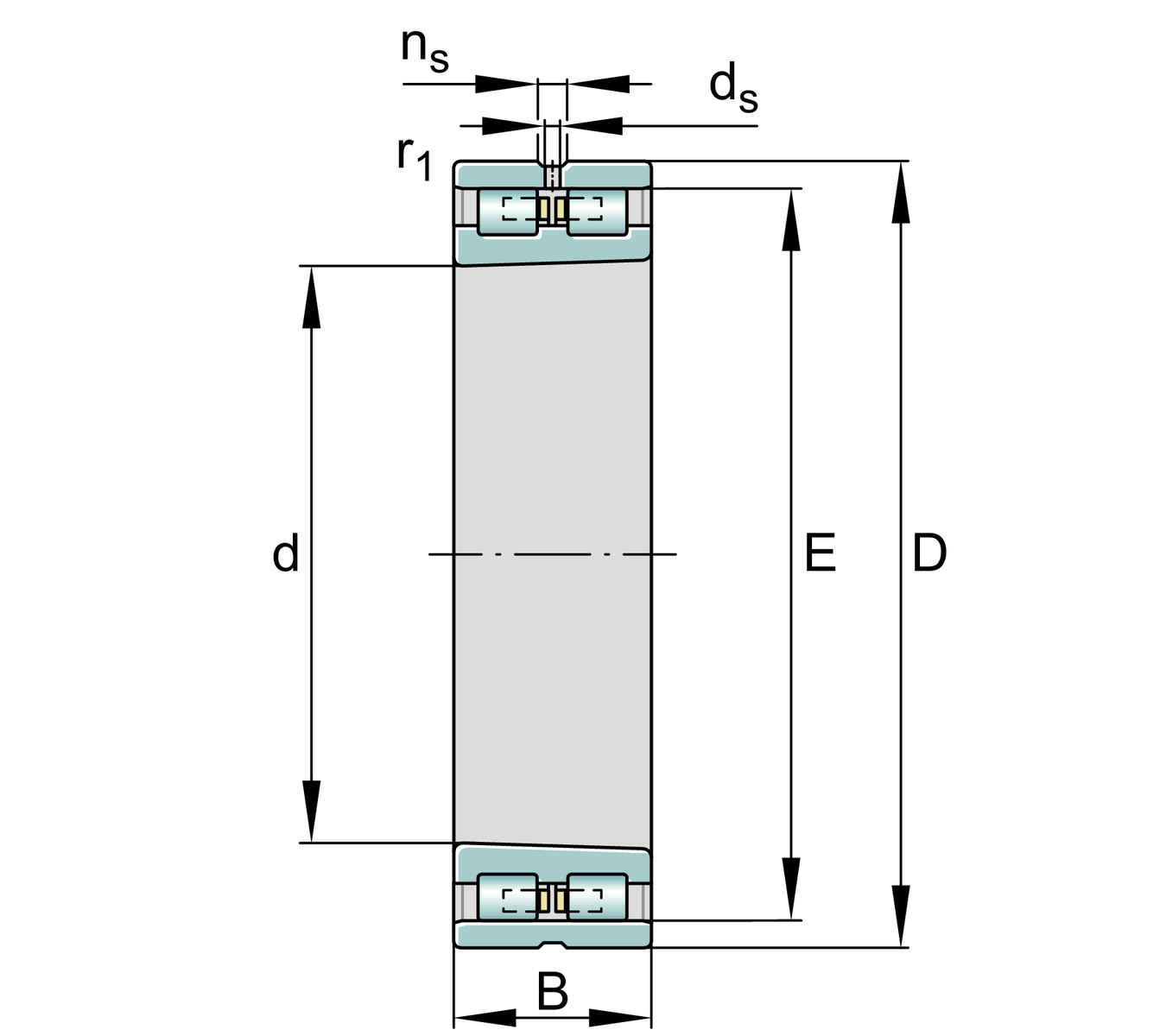

Dimensiuni detaliate

r 1 min	Dimensiune minimă a teșiturii	5 mm
E	Diametru cale de rulare inel exterior	549 mm
n s	Lățime canal de ungere	17,7 mm
d s	Diametru orificiu de ungere	9,5 mm

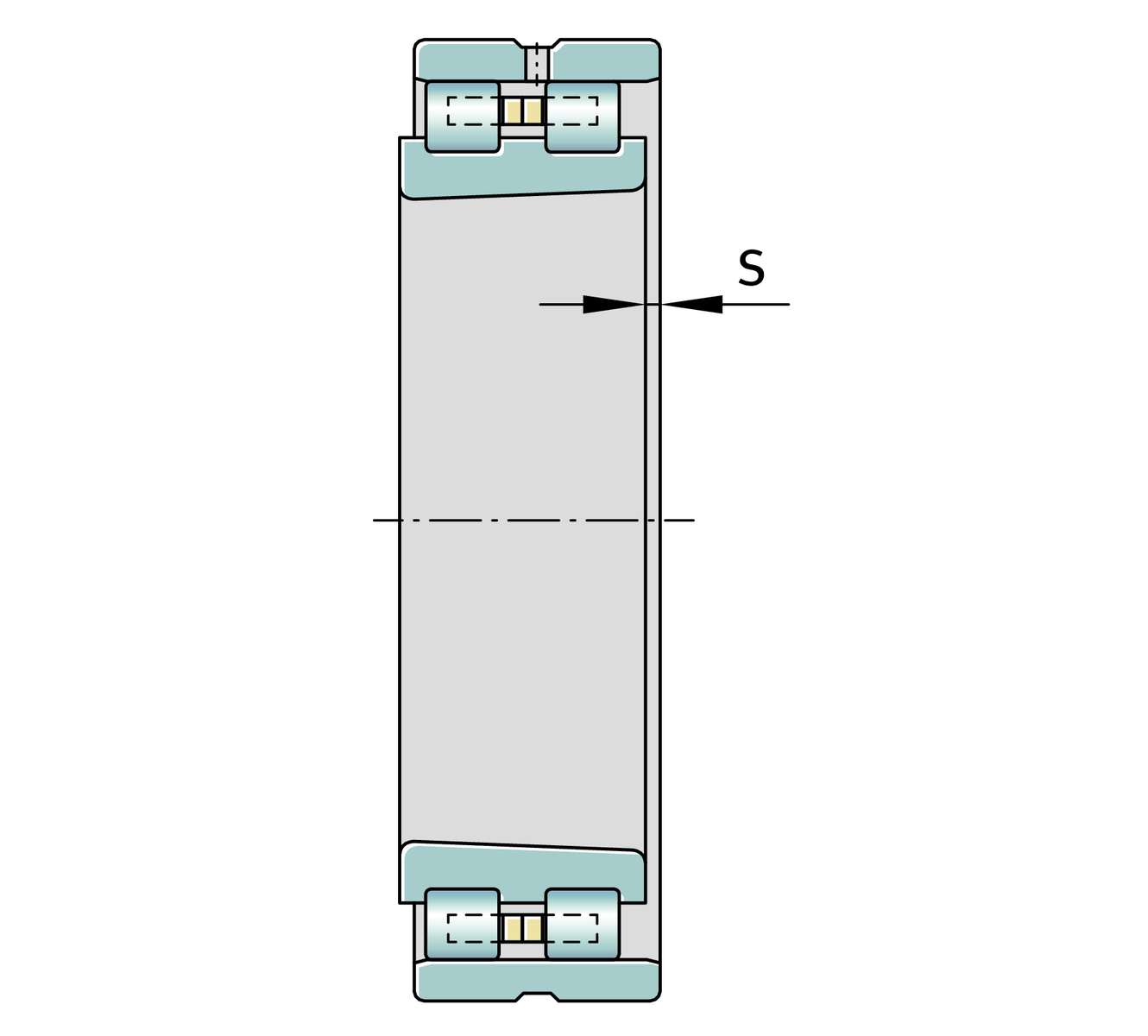

s	Deplasare axială	9,5 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
