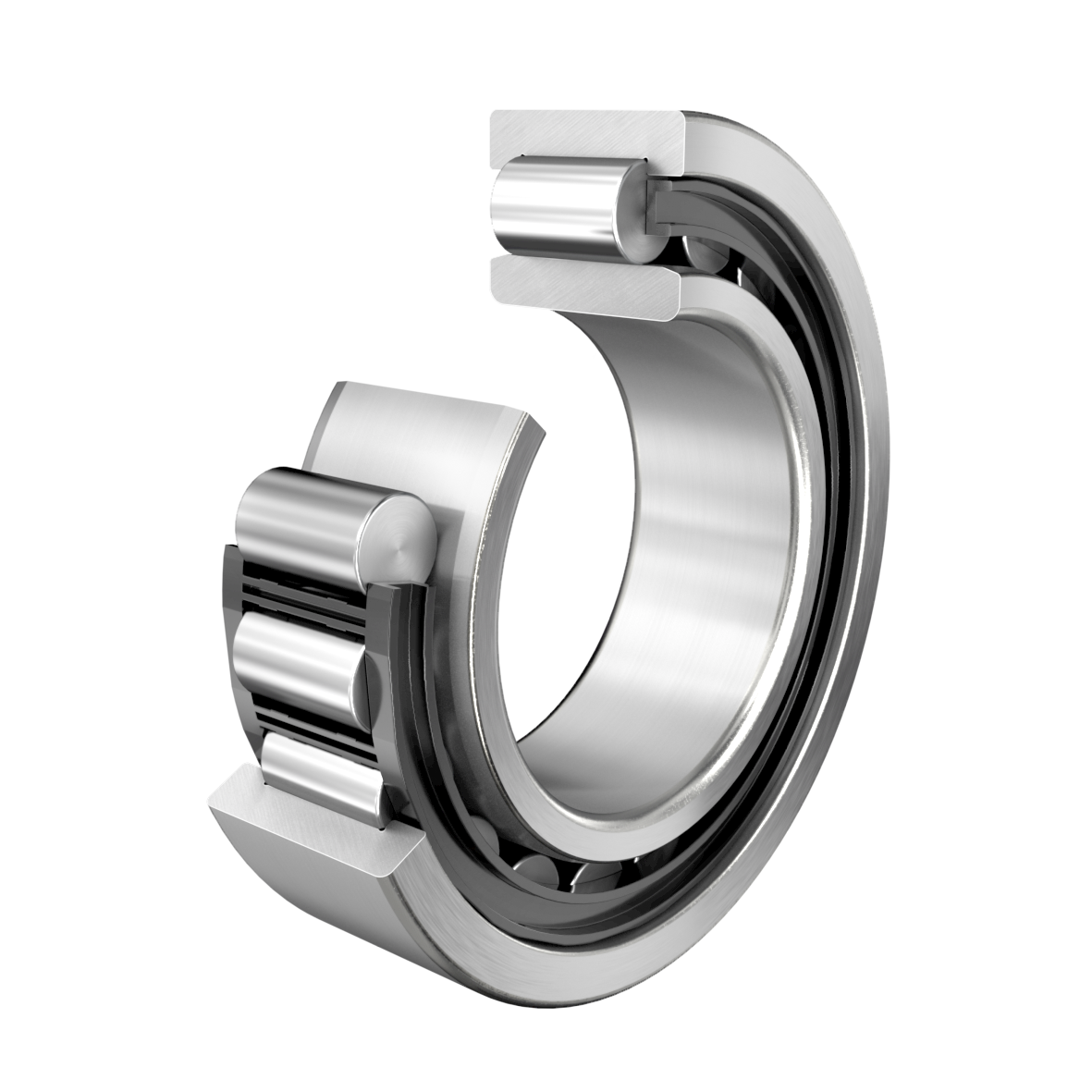

Fotografia produsului are caracter informativ
NJ203-E-XL-TVP2+FAG
Date tehnice FAG/Schaeffler
NJ203-E-XL-TVP2 - Rulment cu role cilindrice
Rulment cu role cilindrice NJ..-E-XL-TVP2, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d17 mmDiametru interior
D40 mmDiametru exterior
B12 mmLățime
C r20.800 NSarcină dinamică de bază, radială
C 0r14.600 NSarcină statică de bază, radială
n G26.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ203-E-XL-TVP2 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167342700000 |
| Tip de bază | NJ203 |
| Cod BearingX | NJ203-E-XL-TVP2 |
| Masa | 0.072 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | TVP2 | Colivie solidă tip fereastră din PA66 |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 17 mm |
| D | Diametru exterior | 40 mm |
| B | Lățime | 12 mm |
| C r | Sarcină dinamică de bază, radială | 20.800 N |
| C 0r | Sarcină statică de bază, radială | 14.600 N |
| C ur | Limită de sarcină la oboseală, radială | 2.220 N |
| n G | Turație limită | 26.500 1/min |
| n ϑr | Turație de referință | 15.300 1/min |
| ≈m | Masă | 0,072 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 21 mm |
| d a max | Diametru maxim al umărului arborelui | 21,5 mm |
| D a max | Diametru maxim al umărului carcasei | 36 mm |
| d c min | Umăr minim al arborelui | 28 mm |
| r a max | Rază maximă a degajării | 0,6 mm |

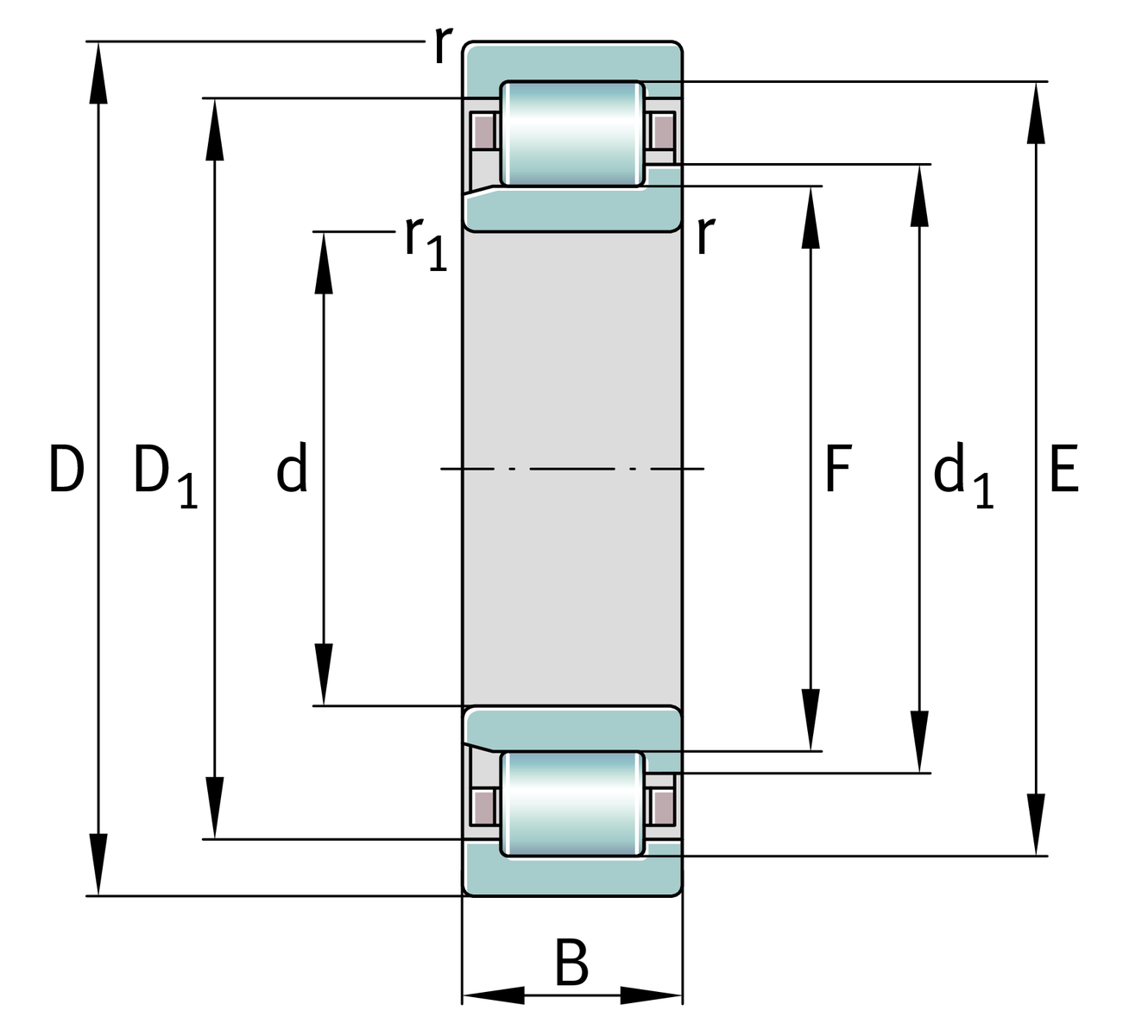

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| r 1 min | Dimensiune minimă a teșiturii | 0,3 mm |
| s | Deplasare axială | 1,2 mm |
| E | Diametru cale de rulare inel exterior | 35,1 mm |
| F | Diametru cale de rulare inel interior | 22,1 mm |
| D 1 min | Diametru minim bordură inel exterior | 32,5 mm |
| d 1 | Diametru maxim bordură inel interior | 24,7 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
