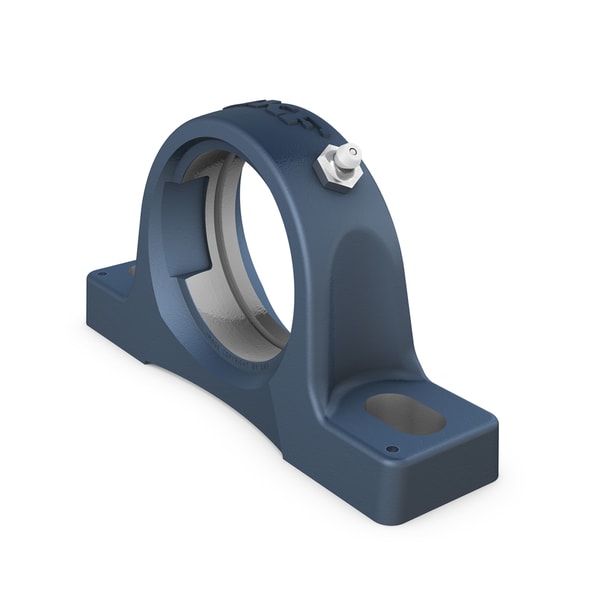

Fotografia produsului are caracter informativ
SY504-M+SKF
Date tehnice produs
SY 504 M - Pillow block housing for insert bearings, fontă, ISO standards
Pillow block housing for insert bearings, fontă, ISO standards Pillow (plummer) block housings are designed to accommodate an insert bearing. Carcasele din fontă sunt rezistente, rigide și rentabile. They are adecvat pentru most applications and can be bolted directly to a support surface.
Diametru locaș sferic47 mmDiametru locaș sferic
Înălțime centru (lagăr pe pernă)33.3 mmÎnălțime centru (lagăr pe pernă)
Lățime totală carcasă32 mmLățime totală carcasă
Distanța între centrele găurilor de șurub97 mmDistanța între centrele găurilor de șurub
Tip carcasăPillow block, normal baseTip carcasă
Număr găuri de șurub pentru fixare2Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | SY 504 M |
|---|---|
| Tip produs | Pillow block housing for insert bearings, fontă, ISO standards |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 47 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 33.3 mm |
| Lățime totală carcasă | Lățime totală carcasă | 32 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 97 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Pillow block, normal base |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Cast iron |
| Acoperire | Acoperire | Fără |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.424 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 47 mm |
| A | Base width | 32 mm |
| A1 | Top width | 21 mm |
| A5 | Standout of end cover | 20.5 mm |
| H | Înălțime of spherical seat centre | 33.3 mm |
| H1 | Foot height | 14 mm |
| H2 | Înălțime totală | 64.5 mm |
| J | Distance between attachment bolts | 97 mm |
| J | Maximum distance between attachment bolts | max. 106 mm |
| J | Minimum distance between attachment bolts | min. 88 mm |
| L | Lungime totală | 127 mm |
| N | Lățime of attachment bolt hole | 11.5 mm |
| N1 | Length of attachment bolt hole | 20.5 mm |
| RG | Carcasă thread for the grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 2 mm |
| Rα | Angular position of the housing thread | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of the grease fitting | 1/4-28 SAE-LT |
| J6 | Distance between dowel pins | 118 mm |
| J7 | Axial offset of dowel pins | 11.5 mm |
| N4 | Recommended diameter for dowel pins | 2 mm |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 10 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.375 in in |
Produse asociate
| End cover | End cover | ECY 204 |
