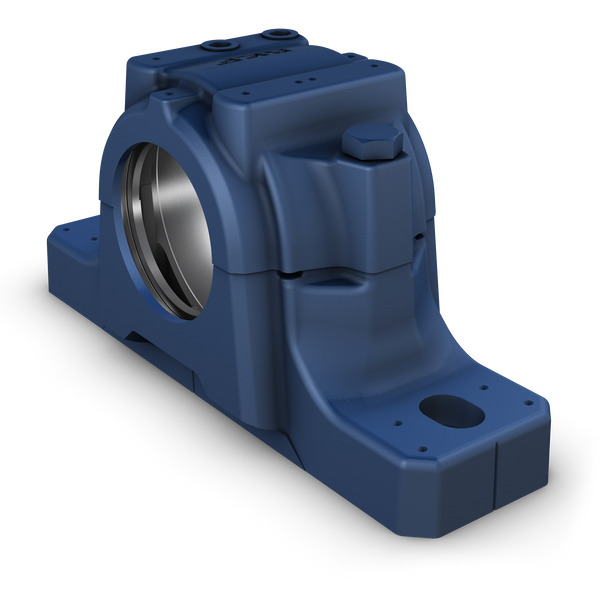

SNL509+SKF
Date tehnice produs
SNL 509 - Split plummer (pillow) block housing, SNL 2, 3, 5 and 6 series
Carcasă bloc plummer (pernă) despărțită, seriile SNL 2, 3, 5 și 6. Carcasele bloc plummer SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. They enable the incorporated bearings to achieve maximum service life cu less need for maintenance. Different housing variants and seal designs are available, making the use of tailored housings virtually unnecessary and enabling cost-effective bearing arrangements to be made.
Diametru locaș rulment85 mmDiametru locaș rulment
Lățime of bearing seat30 mmLățime of bearing seat
Înălțime centru (lagăr pe pernă)60 mmÎnălțime centru (lagăr pe pernă)
Distanța între centrele găurilor de șurub170 mmDistanța între centrele găurilor de șurub
Diametru șurub de prindere12 mmDiametru șurub de prindere
Tip carcasăPlummer/pillow blockTip carcasă
Prezentare produs
| Cod produs | SNL 509 |
|---|---|
| Tip produs | Split plummer (pillow) block housing, SNL 2, 3, 5 and 6 series |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș rulment | Diametru locaș rulment | 85 mm |
| Lățime of bearing seat | Lățime of bearing seat | 30 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 60 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 170 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Plummer/pillow block |
| Carcasă configuration | Carcasă configuration | Two-piece |
| Mounting arrangement | Mounting arrangement | Through shaft/Shaft end |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Material, housing | Material, housing | Cast iron |
| Bearing housing seal type | Bearing housing seal type | Fără |
| Carcasă lubrication feature/possibility | Carcasă lubrication feature/possibility | unsoare |
Logistică
| Greutate netă produs | Greutate netă produs | 3.04 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni detaliate
| Da | Diametru locaș rulment | 85 mm |
| Clasă de toleranță of bearing seat diameter | Clasă de toleranță of bearing seat diameter | G7 |
| Ca | Lățime of bearing seat | 30 mm |
| H1 | Centre height of bearing seat | 60 mm |
| Db | Diametru interior | 56.5 mm |
| A | Overall width | 85 mm |
| A1 | Foot width | 60 mm |
| G1 | Filet of relubrication holes | 1/8-27 NPSF |
| H | Înălțime totală | 109 mm |
| H2 | Foot height | 25 mm |
| L | Lungime totală | 205 mm |
| J | Distance between attachment bolts | 170 mm |
| N | Length of attachment bolt hole | 20 mm |
| N1 | Lățime of attachment bolt hole | 15 mm |
| A3 | Inside width between seal grooves | 60 mm |
| A4 | Lățime canal etanșare | 5 mm |
| A5 | Distance to seal groove back face | 9 mm |
| A6 | Lățime la diametrul alezajului | 12 mm |
| Dc | Diametru canal etanșare | 64.5 mm |
| J6 | Distance between dowel pins | 188 mm |
| J7 | Axial offset of dowel pins | 22 mm |
| N4 | Diameter of dowel pins | max. 6 mm |
Date de calcul
| P0° | Sarcină de rupere at 0° load angle (if the housing is not supported over its entire base) | 160 kN |
| P55° | Sarcină de rupere at 55° load angle | 230 kN |
| P90° | Sarcină de rupere at 90° load angle | 140 kN |
| P120° | Sarcină de rupere at 120° load angle | 100 kN |
| P150° | Sarcină de rupere at 150° load angle | 90 kN |
| P180° | Sarcină de rupere at 180° load angle | 115 kN |
| Pa | Sarcină de rupere, axial | 75 kN |
| Q120° | Load to reach yield point at 120° load angle | 150 kN |
| Q150° | Load to reach yield point at 150° load angle | 85 kN |
| Q180° | Load to reach yield point at 180° load angle | 75 kN |
Materials
| Carcasă material | Carcasă material | Cast iron |
| Corrosion protection | Corrosion protection | Paint - in accordance cu ISO 12944-2, corrosivity category C2 |
Informații de montaj
| G | Recommended diameter of attachment bolts | 12 mm |
| Recommended tightening torque for attachment bolts | Recommended tightening torque for attachment bolts | 80 N·m N·m |
| Size of cap bolts | Size of cap bolts | M10x50 |
| Tightening torque for cap bolts | Tightening torque for cap bolts | 50 N·m N·m |
| Initial grease fill, 20% | Initial grease fill, 20% | 40 g g |
| Initial grease fill, 40% | Initial grease fill, 40% | 60 g g |
Produse incluse
| unsoare fitting | unsoare fitting | AH 1/8-27 PTF |
