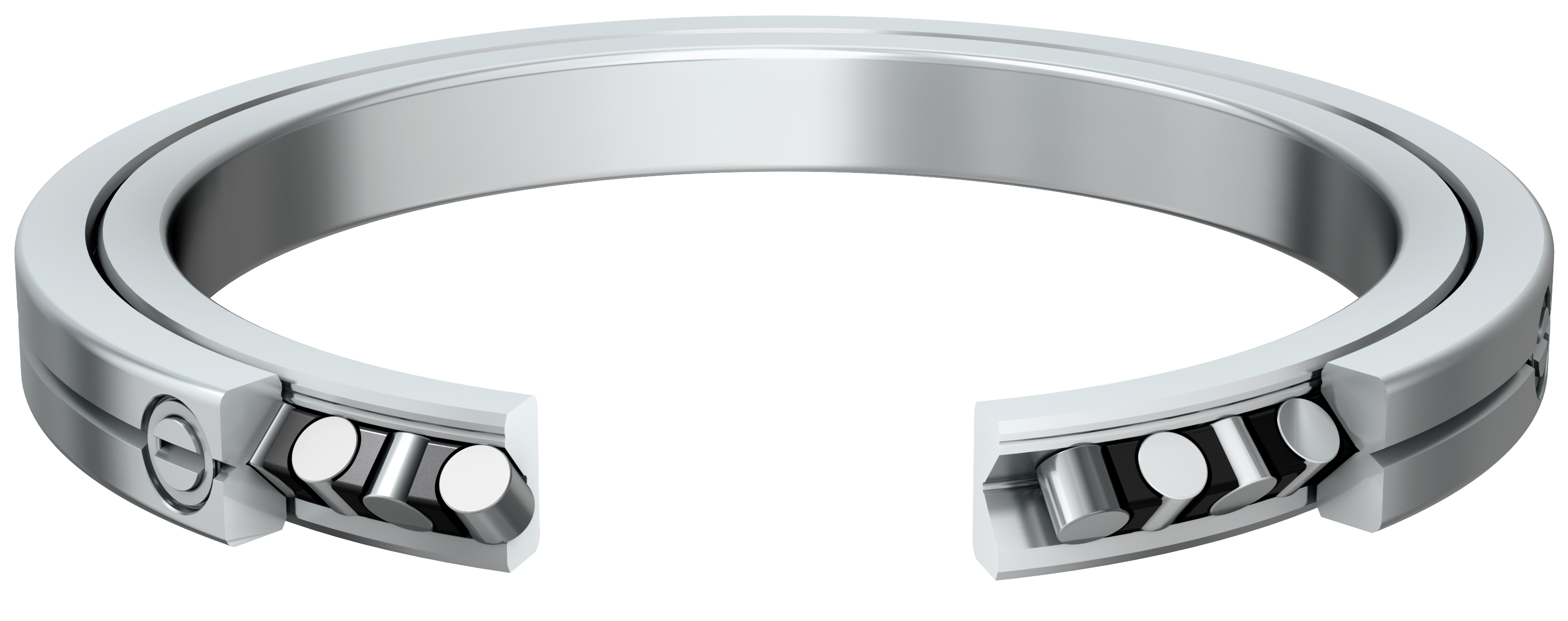

Fotografia produsului are caracter informativ

SX011824-A+INA

Date tehnice INA/Schaeffler

SX011824-A - Rulment cu role încrucișate

Rulment cu role încrucișatesserie dimensională 18 conform DIN 616

C r28.000 NSarcină dinamică de bază, radială (numai pentru sarcină radială)

C 0r69.000 NSarcină statică de bază, radială (numai pentru sarcină radială)

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Gabarit de montaj redus

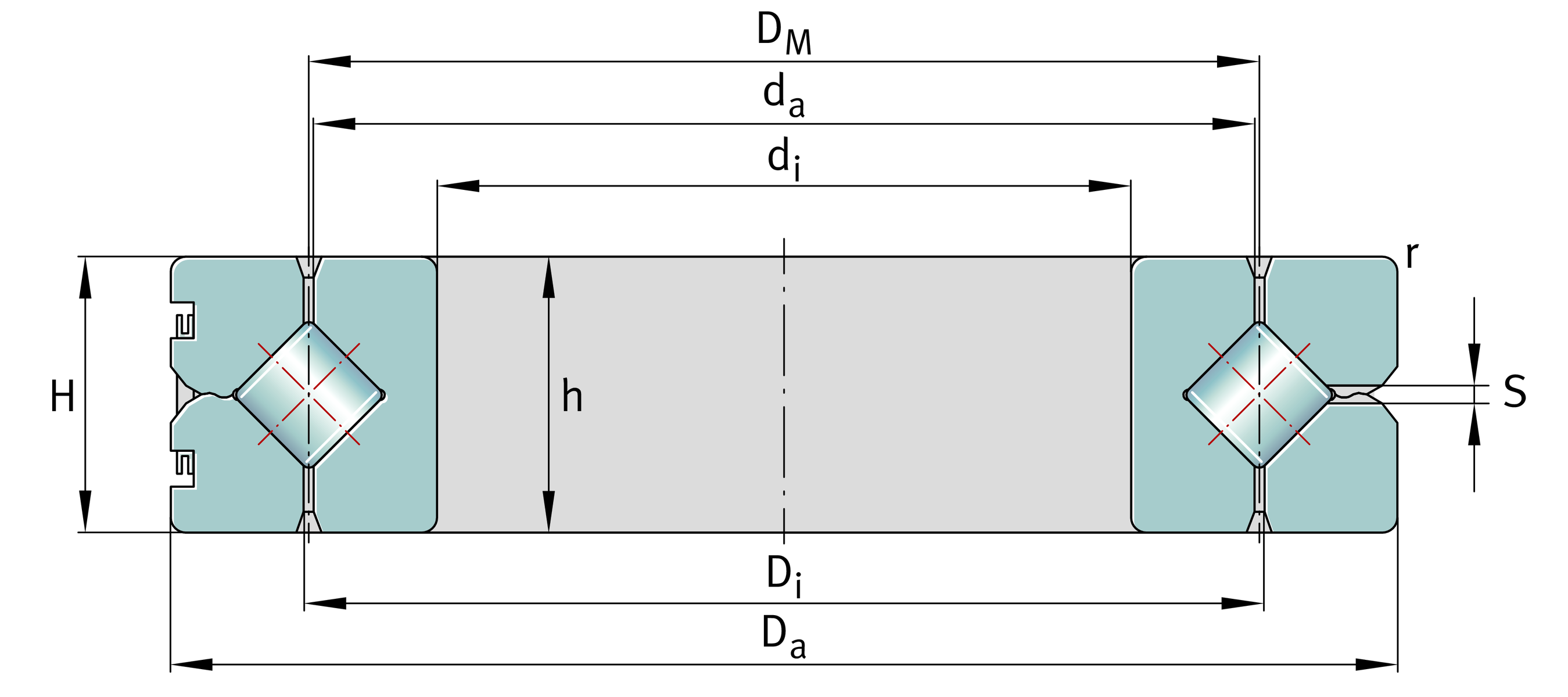

d 1	Diametru alezaj	120 mm
	Toleranță superioară diametru interior	0,004 mm
	Toleranță inferioară diametru interior	-0,018 mm
D a	Diametru exterior	150 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,025 mm
H	Înălțime of the assembled bearing	16 mm
h i	Înălțime inel interior	16 mm
	Lățime, toleranță superioară	0,06 mm
	Lățime, toleranță inferioară	-0,06 mm
≈m	Masă	0,698 kg

D i	Diametru interior inel exterior	135,6 mm
D M	Diametru cerc de divizare corpuri de rostogolire	135 mm
d a	Diametru exterior inel interior	134,4 mm
h	Înălțime of individual ring	16 mm
	Înălțime inel individual, toleranță superioară	0 mm
	Înălțime inel individual, toleranță inferioară	-0,01 mm
r min	Dimensiune teșitură	1 mm
S	Diametru orificiu de ungere	1,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	80 °C

	Precizie de rulare, radială	0,01 mm
	Precizie de rulare, axială	0,01 mm
S r min	Joc radial minim al rulmentului, la joc standard al rulmentului	0,005 mm
S r max	Joc radial maxim al rulmentului, la joc standard al rulmentului	0,02 mm
S k min	Joc axial minim de basculare, la joc standard al rulmentului	0,01 mm
S k max	Joc axial maxim de basculare, la joc standard al rulmentului	0,04 mm
C a	Sarcină dinamică de bază, axială	39.500 N
C 0a	Sarcină statică de bază, axială	140.000 N
C r	Sarcină dinamică de bază, radială (numai pentru sarcină radială)	28.000 N
C 0r	Sarcină statică de bază, radială (numai pentru sarcină radială)	69.000 N G oil	Turație limită pentru lubrifiere cu ulei cu normal clearance	1.130 1/min
N G unsoare	Turație limită pentru lubrifiere cu unsoare cu normal clearance	565 1/min
	Dimensiuni detaliate identice cu seria dimensională ISO 18	61824
