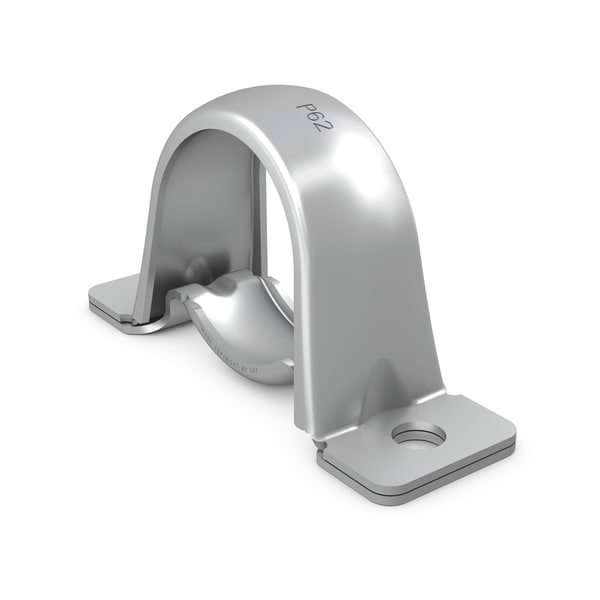

Fotografia produsului are caracter informativ
P47+SKF
Date tehnice produs
P 47 - Pillow block pressed steel housing
Pillow block pressed steel housing Pillow (plummer) block pressed steel housings for insert bearings are lightweight and made from cold-rolled steel, and are zinc-coated for corrosion protection. The housings are cost-effective and designed for simple applications cu light loads. The two-part housing, which has no provision for relubrication, can be ordered separately from the insert bearing, making a large number of combinations possible.
Diametru locaș sferic47 mmDiametru locaș sferic
Înălțime centru (lagăr pe pernă)25.3 mmÎnălțime centru (lagăr pe pernă)
Lățime totală carcasă32 mmLățime totală carcasă
Distanța între centrele găurilor de șurub76 mmDistanța între centrele găurilor de șurub
Tip carcasăPillow block, normal baseTip carcasă
Număr găuri de șurub pentru fixare2Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | P 47 |
|---|---|
| Tip produs | Pillow block pressed steel housing |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 47 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 25.3 mm |
| Lățime totală carcasă | Lățime totală carcasă | 32 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 76 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Pillow block, normal base |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Pressed steel |
| Acoperire | Acoperire | Zinc-coated |
| Relubrifiere hole | Relubrifiere hole | Fără |
| unsoare fitting | unsoare fitting | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0846 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 47 mm |
| A | Base width | 32 mm |
| A1 | Top width | 21 mm |
| H | Înălțime of spherical seat centre | 25.3 mm |
| H1 | Foot height | 3 mm |
| H2 | Înălțime totală | 50.5 mm |
| J | Distance between attachment bolts | 76 mm |
| L | Lungime totală | 98.5 mm |
| N | Diametru gaură șurub de prindere | 9.6 mm |
Date de calcul
| Permissible radial load | Permissible radial load | max. 1.7 kN |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 8 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.3125 in in |
