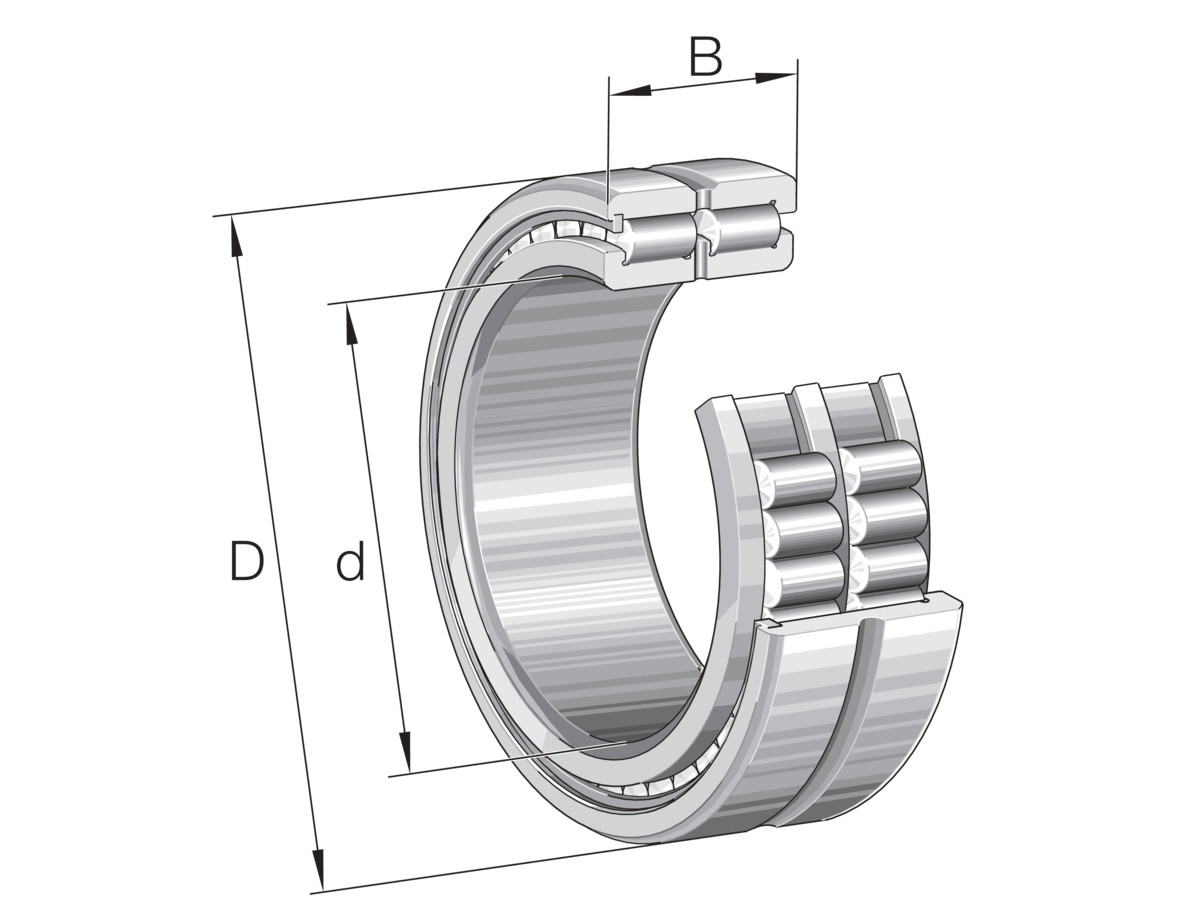

Fotografia produsului are caracter informativ
SL185009-A+INA
Date tehnice INA/Schaeffler
SL185009-A - Rulment cu role cilindrice
Rulment cu role cilindrice SL1850..-A, set complet de role, pe două rânduri, rulment semi-fix, 1 bordură pe inelul exterior, 3 borduri pe inelul interior, tip SL18
d45 mmDiametru interior
D75 mmDiametru exterior
B40 mmLățime
C r106.000 NSarcină dinamică de bază, radială
C 0r148.000 NSarcină statică de bază, radială
n G5.800 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | SL185009-A |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0002672100000 |
| Tip de bază | SL185009 |
| Masa | 680.9 g |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Execuție | A | Internal Variant A |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 2 | Execuție pe două rânduri |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 75 mm |
| B | Lățime | 40 mm |
| C r | Sarcină dinamică de bază, radială | 106.000 N |
| C 0r | Sarcină statică de bază, radială | 148.000 N |
| C ur | Limită de sarcină la oboseală, radială | 20.500 N |
| n G | Turație limită | 5.800 1/min |
| n ϑr | Turație de referință | 3.950 1/min |
| ≈m | Masă | 680,9 g |

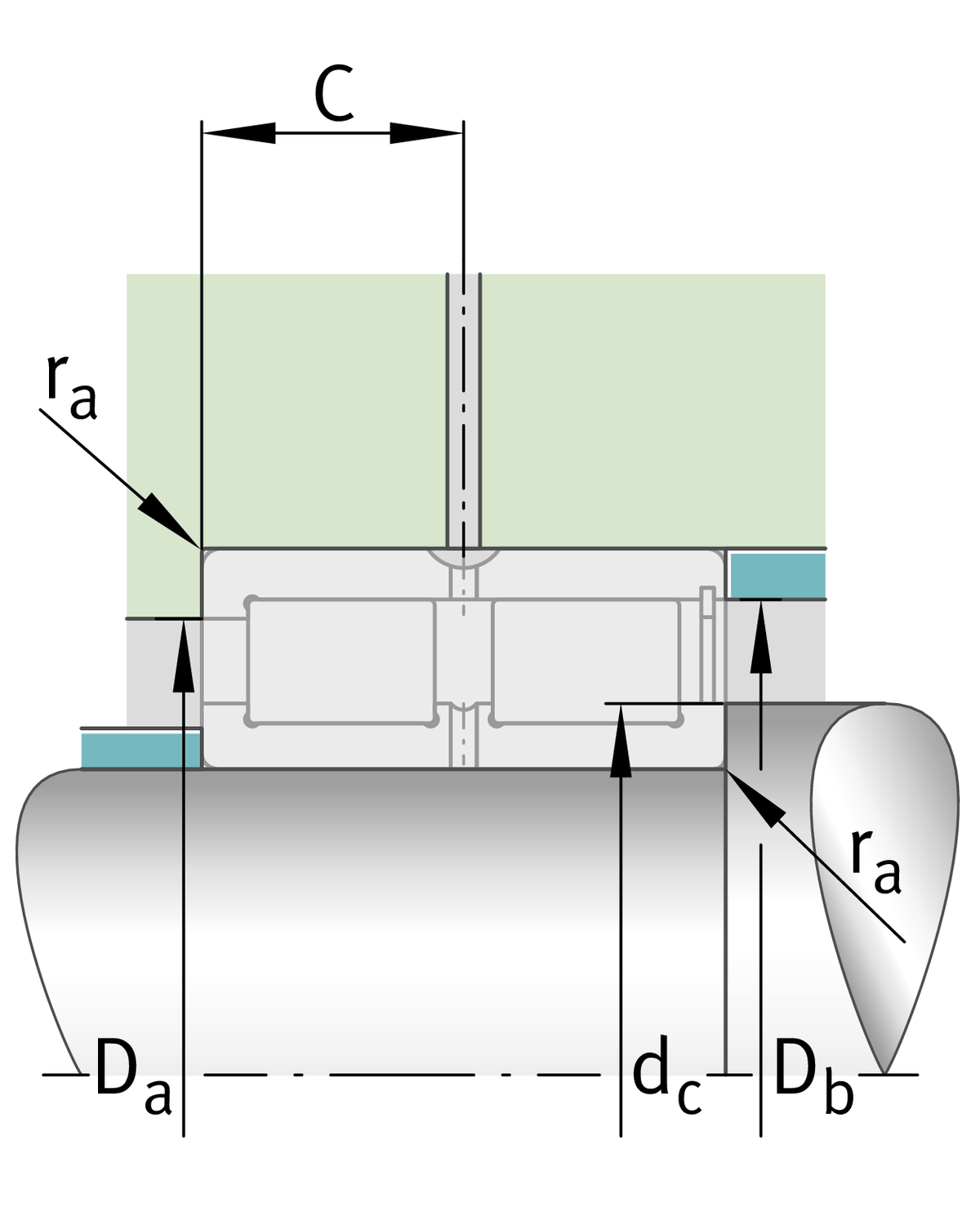

Dimensiuni de montaj
| d c min | Umăr minim al arborelui | 55 mm |
| d a min | Diametru minim al umărului arborelui | 55,3 mm |
| D a max | Diametru maxim al umărului carcasei | 62,5 mm |
| r a max | Rază maximă a degajării | 1 mm |
| r a1 max | Rază maximă a degajării | 1,5 mm |
| D e min | Diametru minim al umărului carcasei | 62,5 mm |

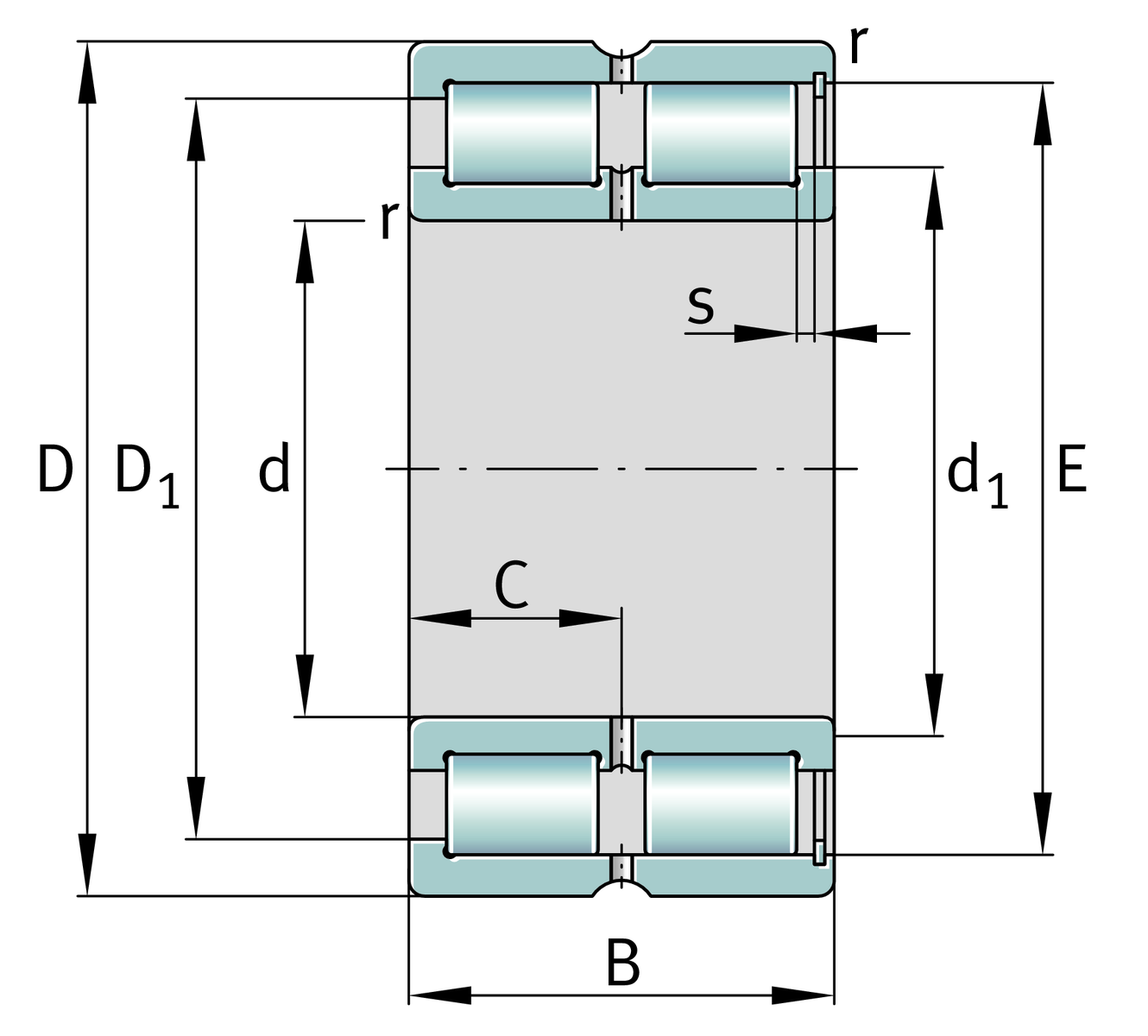

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,5 mm |
| s | Deplasare axială | 1,5 mm |
| C | Distanță până la orificiul de ungere | 20 mm |
| d 1 | Diametru maxim bordură inel interior | 55,3 mm |
| D 1 min | Diametru minim bordură inel exterior | 62,5 mm |
| E | Diametru cale de rulare inel exterior | 66,85 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
