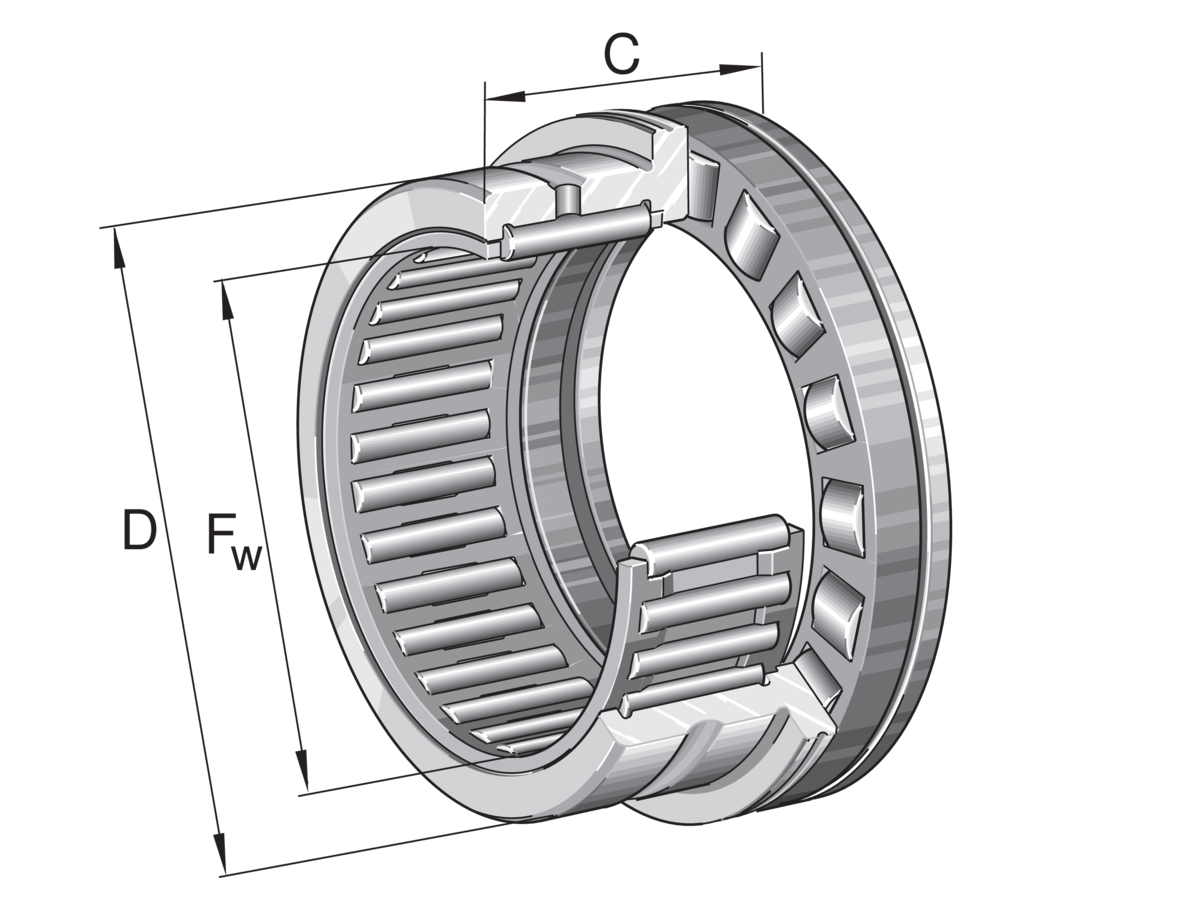

Fotografia produsului are caracter informativ
NKXR40-Z-XL+INA
Date tehnice INA/Schaeffler
NKXR40-Z-XL - Rulment combinat cu ace/axial cu role cilindrice
Rulmenți combinați cu ace/axiali cu role cilindrice NKXR..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare
D52 mmDiametru exterior
C r29.500 NSarcină dinamică de bază, radială
C 0r47.000 NSarcină statică de bază, radială
n G6.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o partePrezentare produs
| Cod produs | NKXR40-Z-XL |
|---|---|
| Tip produs | Rulment combinat cu ace/axial cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0507918260000 |
| Tip de bază | NKXR40 |
| Masă | 0.215 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | Z | Rulment cu capac de capăt |
| Clasă de toleranță | PN | Nurmal (DIN 620-2) |
Dimensiuni principale și date de performanță
| F w | Diametru interior | 40 mm |
| D | Diametru exterior | 52 mm |
| C | Înălțime | 32 mm |
| C r | Sarcină dinamică de bază, radială | 29.500 N |
| C 0r | Sarcină statică de bază, radială | 47.000 N |
| C a | Sarcină dinamică de bază, axială | 56.000 N |
| C 0a | Sarcină statică de bază, axială | 148.000 N |
| C ur | Limită de sarcină la oboseală, radială | 8.400 N |
| C ua | Limită de sarcină la oboseală, axială | 14.800 N |
| n G | Turație limită | 6.000 1/min |
| n ϑr | Turație de referință | 2.000 1/min |
| ≈m | Masă | 0,215 kg |

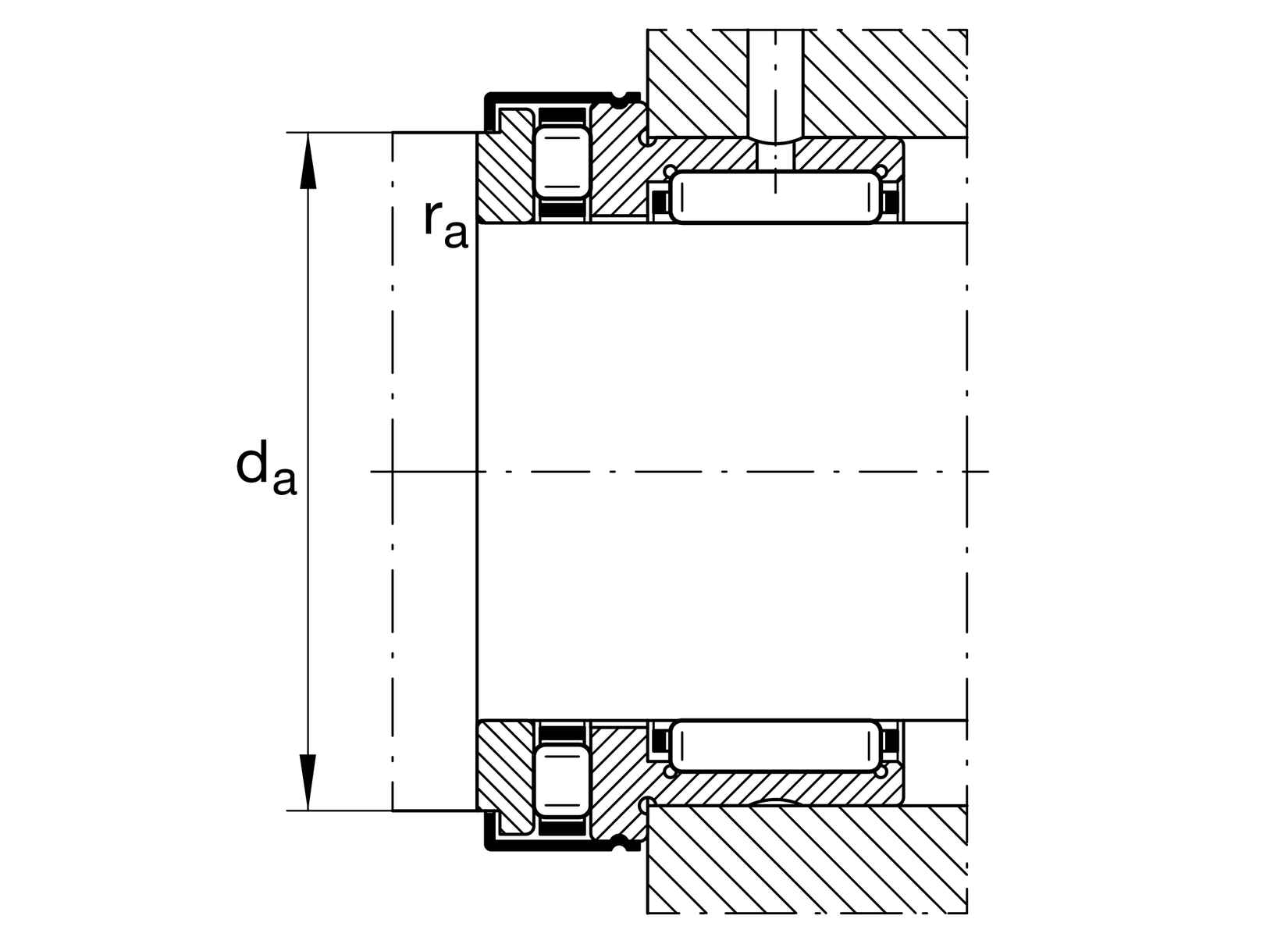

Dimensiuni de montaj
| d a | Dimensiune de montaj umăr arbore | 55,7 mm |
| r a max | Rază maximă a degajării | 0,6 mm |

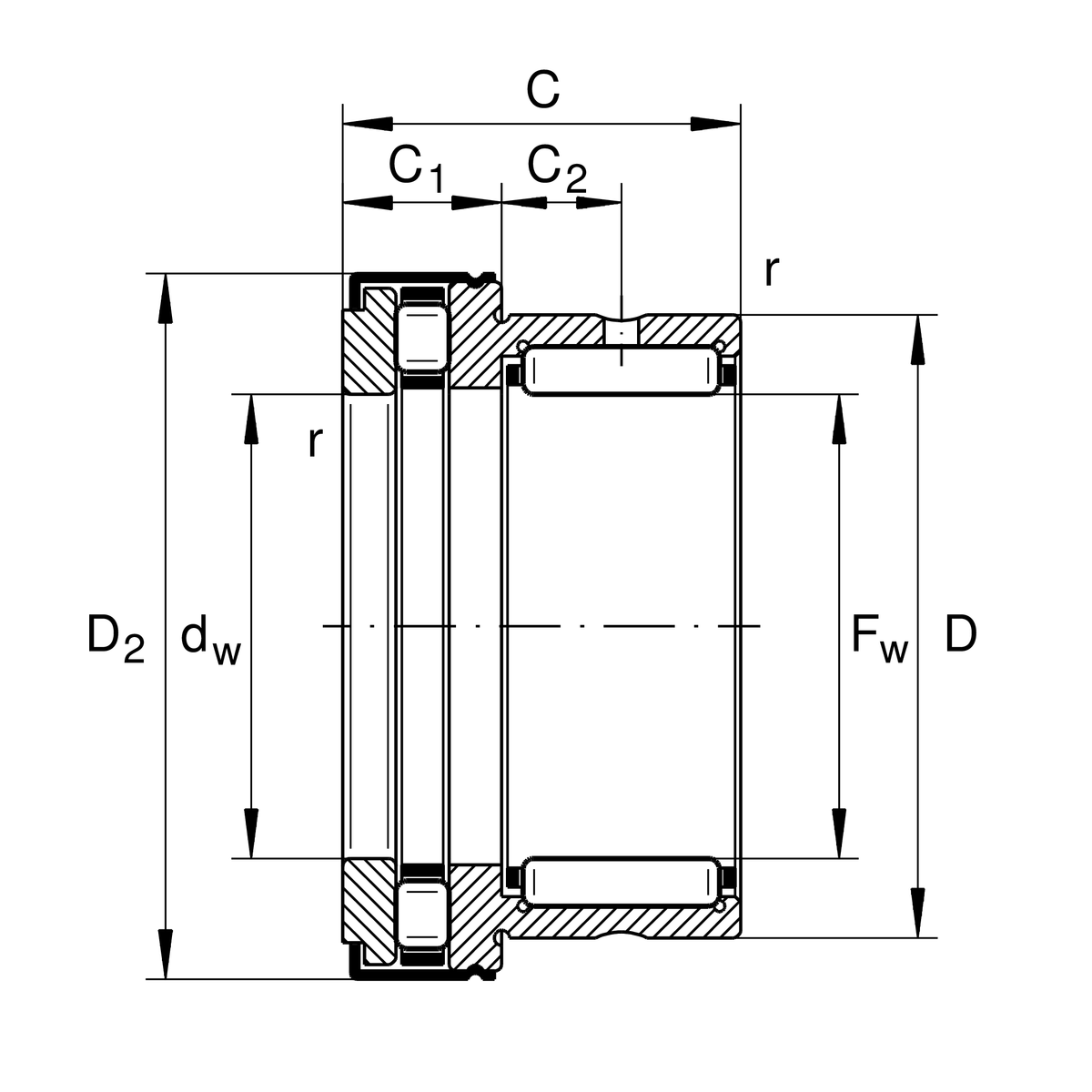

Dimensiuni detaliate
| D 2 max | Diametru exterior maxim flanșă | 61,2 mm |
| C 1 | Lățime componentă axială rulment | 13 mm |
| C 2 | Distanță până la orificiul de ungere | 10 mm |
| d w | Diametru interior șaibă arbore | 40 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Inele interioare IR adecvate | IR35X40X20-XL |
