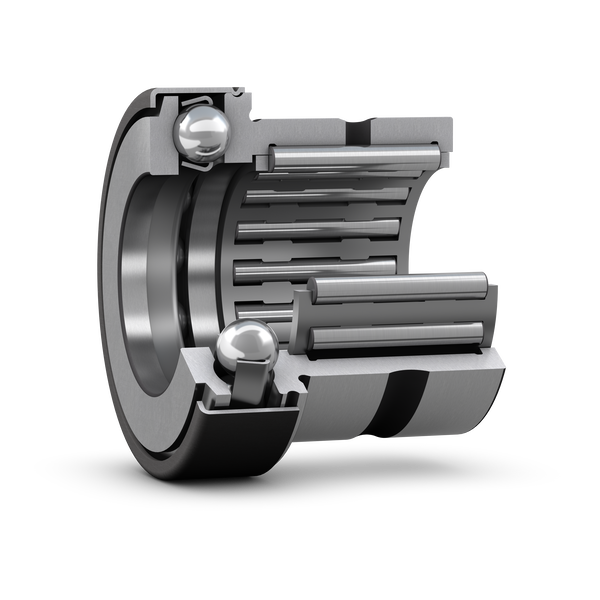

Fotografia produsului are caracter informativ
NKX60-Z+NKE
Date tehnice produs
NKX60-Z - Rulment combinat cu role cu ace / rulment cu bile de presiune cu capac
Rulment combinat cu role cu ace / rulment cu bile de presiune cu capac Aceste rulmenți constau dintr-un rulment radial cu role cu ace combinat cu un rulment cu bile de presiune. Împreună, ei pot suporta atât sarcini radiale, cât și sarcini axiale într-o singură direcție. În plus, pot funcționa la viteze relativ mari. Înălțimea lor mică a secțiunii transversale face ca rulmenții să fie deosebit de potriviți pentru aplicații în care alte tipuri de aranjamente de rulmenți ocupă prea mult spațiu. Partea de presiune este acoperită cu un capac care formează un sigiliu de tip gap pentru a reține lubrifiantul în rulmenți.
D72 mm mmDiametru exterior
d60 mm mmDiametru interior al părții de presiune
Prezentare generală a produsului
| Cod produs | NKX60-Z |
|---|---|
| Tip produs | Rulment combinat cu role cu ace / rulment cu bile de presiune cu capac |
| Marcă |
Dimensiuni
| Diametru interior | Diametru interior | 60 mm |
| Diametru exterior | Diametru exterior | 72 mm |
| Lățime | Lățime | 40 mm |
Dimensiuni
| Fw | Diametru sub role | 60 mm mm |
| D | Diametru exterior | 72 mm mm |
| C | Lățime | 40 mm mm |
| C1 | Lățimea părții de presiune | 17 mm mm |
| C2 | Distanța de la fața laterală la gaura de lubrifiere | 12 mm mm |
| d | Diametru interior al părții de presiune | 60 mm mm |
| D2 | Diametru al capacului din oțel stampat | 86.5 mm mm |
| r1,2 | Dimensiunea fazei | min. 1 mm mm |
Dimensiuni de sprijin
| da | Diametru de sprijin al arborelui | min. 80.5 mm mm |
| ra | Raza de fillet | max. 1 mm mm |
| rb | Raza de fillet | max. 1 mm mm |
| di | Diametru interior al inelului interior asociat | 50 mm mm |
| F | Diametru al pistei inelului interior | 60 mm mm |
| Bi | Lățimea inelului interior asociat | 25 mm mm |
