NN3017-D-K-TVP-SP-XL+FAG

Fotografia produsului are caracter informativ

NN3017-D-K-TVP-SP-XL+FAG

Date tehnice FAG/Schaeffler

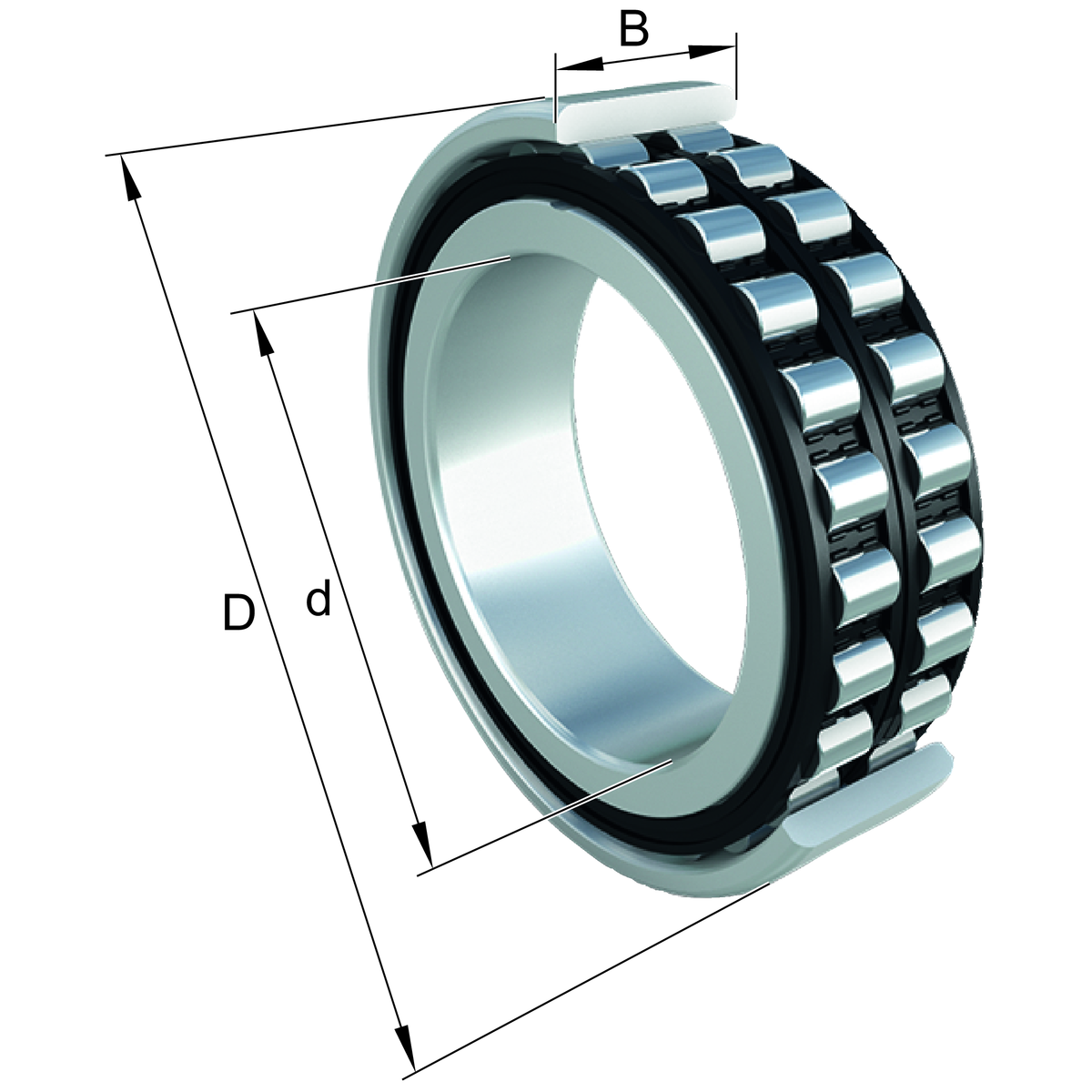

NN3017-D-K-TVP-SP-XL - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-D-K-TVP-SP, Rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d85 mmDiametru interior
D130 mmDiametru exterior
B34 mmLățime
C r138.000 NSarcină dinamică de bază, radială
C 0r183.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat

Prezentare produs

Cod produsNN3017-D-K-TVP-SP-XL
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0870427970000
Tip de bazăNN3017
Cod BearingXNN3017-D-K-TVP-SP-XL
Masa1.457 kg
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieTVPColivie din polimer
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Change markDInternal Variant D
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior85 mm
DDiametru exterior130 mm
BLățime34 mm
C rSarcină dinamică de bază, radială138.000 N
C 0rSarcină statică de bază, radială183.000 N
C urLimită de sarcină la oboseală, radială27.500 N
n G unsoareTurație limită pentru lubrifiere cu unsoare8.200 1/min
n G OilTurație limită pentru lubrifiere cu ulei9.700 1/min
≈mMasă1,457 kg

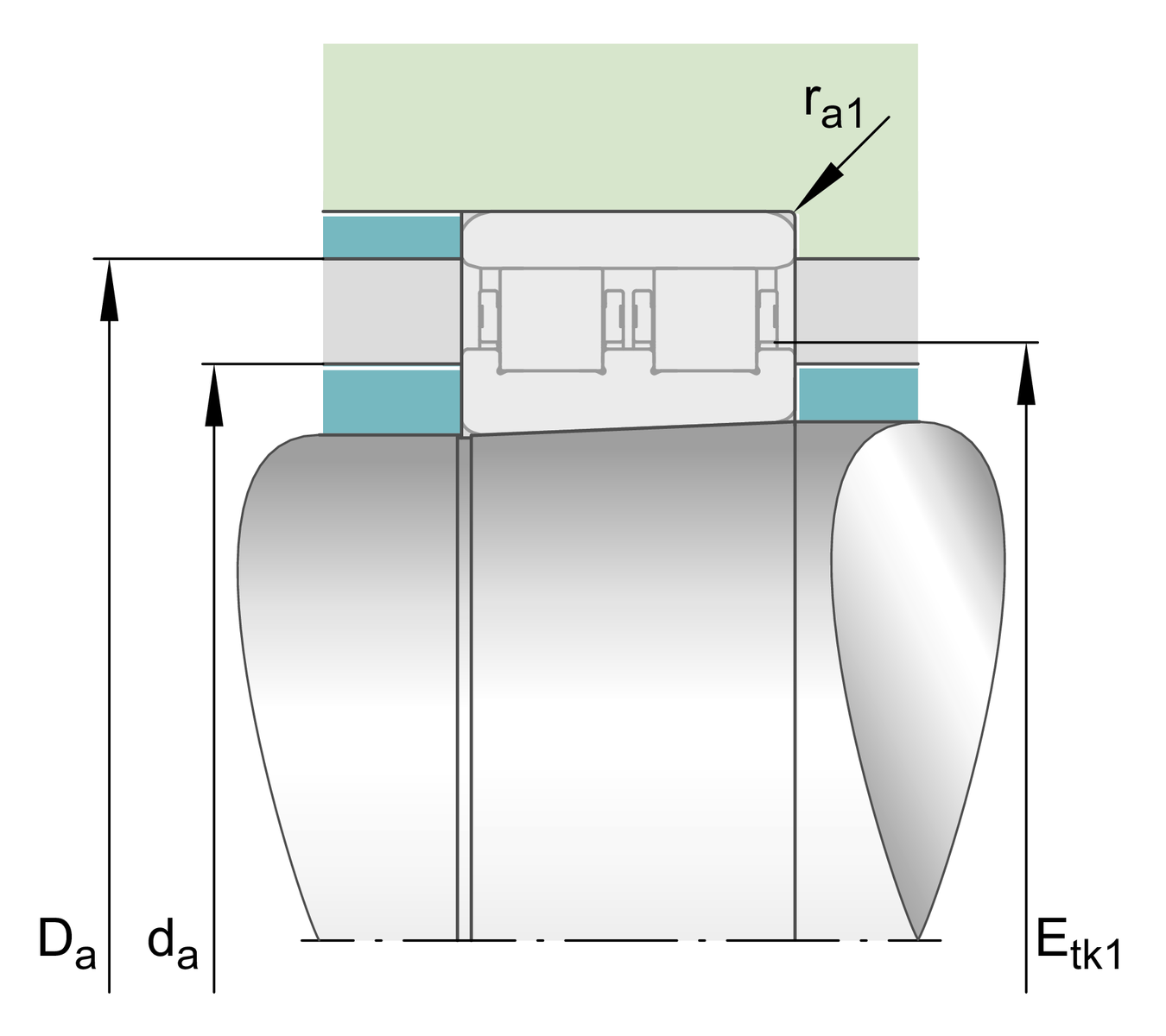

Dimensiuni de montaj

d aDiametru umăr arbore98 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă120,6 mm
Diametru degajare umăr inel exteriorH12
E tk 1 nomDiametru minim cerc injecție116,3 mm
r a1 maxRază maximă a degajării1 mm

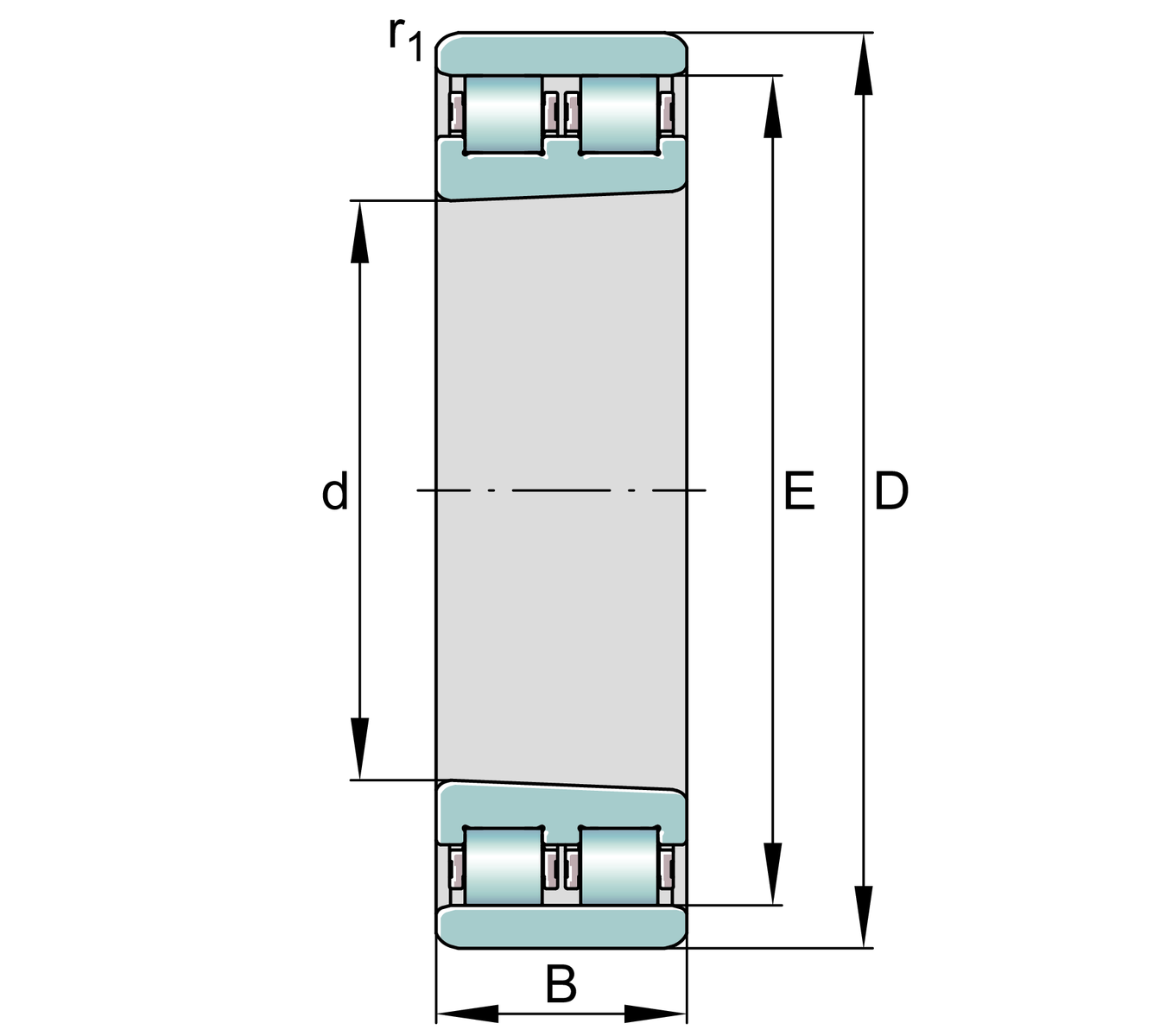

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii1,1 mm
EDiametru cale de rulare inel exterior118 mm

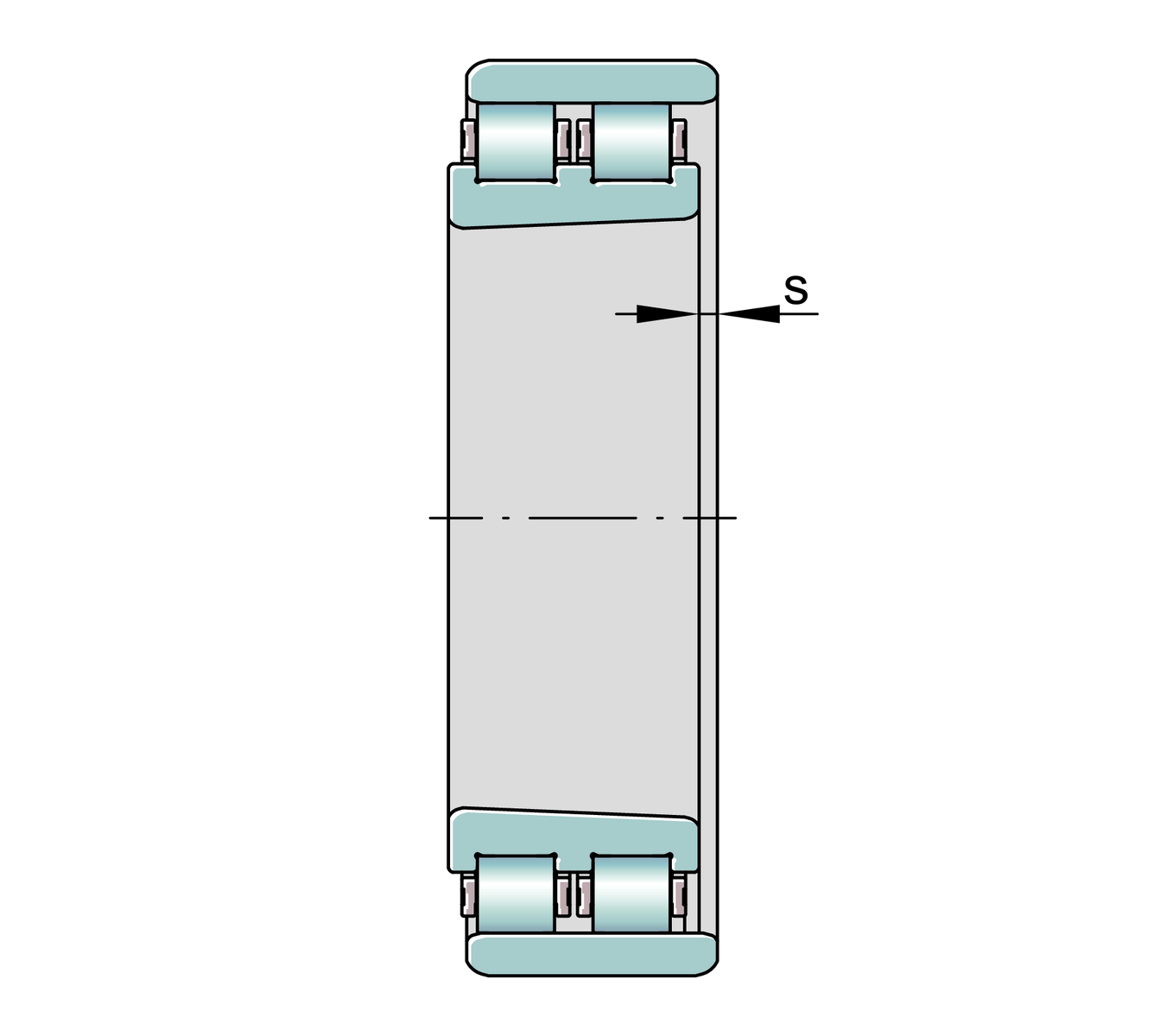

sDeplasare axială2,5 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C
