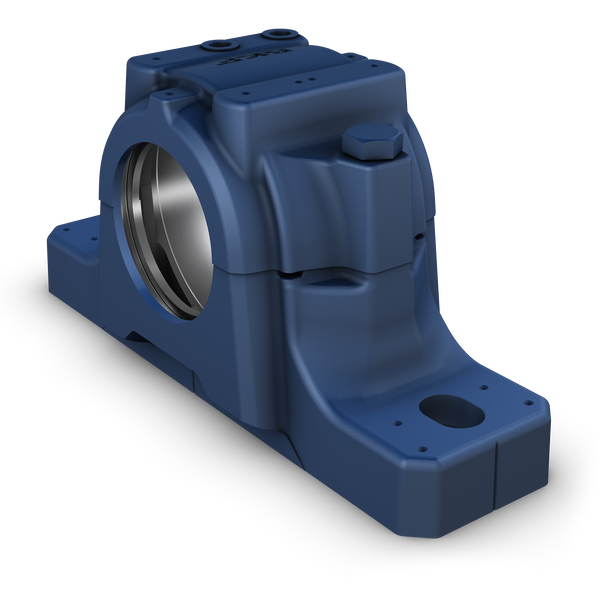

Fotografia produsului are caracter informativ
SNL512-610+SKF
Date tehnice produs
SNL 512-610 - Split plummer (pillow) block housing, SNL 2, 3, 5 and 6 series
Carcasă bloc plummer (pernă) despărțită, seriile SNL 2, 3, 5 și 6. Carcasele bloc plummer SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. They enable the incorporated bearings to achieve maximum service life cu less need for maintenance. Different housing variants and seal designs are available, making the use of tailored housings virtually unnecessary and enabling cost-effective bearing arrangements to be made.
Diametru locaș rulment110 mmDiametru locaș rulment
Lățime of bearing seat48 mmLățime of bearing seat
Înălțime centru (lagăr pe pernă)70 mmÎnălțime centru (lagăr pe pernă)
Distanța între centrele găurilor de șurub210 mmDistanța între centrele găurilor de șurub
Diametru șurub de prindere16 mmDiametru șurub de prindere
Tip carcasăPlummer/pillow blockTip carcasă
Prezentare produs
| Cod produs | SNL 512-610 |
|---|---|
| Tip produs | Split plummer (pillow) block housing, SNL 2, 3, 5 and 6 series |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș rulment | Diametru locaș rulment | 110 mm |
| Lățime of bearing seat | Lățime of bearing seat | 48 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 70 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 210 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 16 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Plummer/pillow block |
| Carcasă configuration | Carcasă configuration | Two-piece |
| Mounting arrangement | Mounting arrangement | Through shaft/Shaft end |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Material, housing | Material, housing | Cast iron |
| Bearing housing seal type | Bearing housing seal type | Fără |
| Carcasă lubrication feature/possibility | Carcasă lubrication feature/possibility | unsoare |
Logistică
| Greutate netă produs | Greutate netă produs | 5.45 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni detaliate
| Da | Diametru locaș rulment | 110 mm |
| Clasă de toleranță of bearing seat diameter | Clasă de toleranță of bearing seat diameter | G7 |
| Ca | Lățime of bearing seat | 48 mm |
| H1 | Centre height of bearing seat | 70 mm |
| Db | Diametru interior | 72 mm |
| A | Overall width | 105 mm |
| A1 | Foot width | 70 mm |
| G1 | Filet of relubrication holes | 1/8-27 NPSF |
| H | Înălțime totală | 134 mm |
| H2 | Foot height | 30 mm |
| L | Lungime totală | 255 mm |
| J | Distance between attachment bolts | 210 mm |
| N | Length of attachment bolt hole | 24 mm |
| N1 | Lățime of attachment bolt hole | 18 mm |
| A3 | Inside width between seal grooves | 80 mm |
| A4 | Lățime canal etanșare | 5 mm |
| A5 | Distance to seal groove back face | 9 mm |
| A6 | Lățime la diametrul alezajului | 12 mm |
| Dc | Diametru canal etanșare | 80.5 mm |
| J6 | Distance between dowel pins | 234 mm |
| J7 | Axial offset of dowel pins | 27 mm |
| N4 | Diameter of dowel pins | max. 8 mm |
Date de calcul
| P0° | Sarcină de rupere at 0° load angle (if the housing is not supported over its entire base) | 210 kN |
| P55° | Sarcină de rupere at 55° load angle | 300 kN |
| P90° | Sarcină de rupere at 90° load angle | 180 kN |
| P120° | Sarcină de rupere at 120° load angle | 130 kN |
| P150° | Sarcină de rupere at 150° load angle | 120 kN |
| P180° | Sarcină de rupere at 180° load angle | 150 kN |
| Pa | Sarcină de rupere, axial | 100 kN |
| Q120° | Load to reach yield point at 120° load angle | 220 kN |
| Q150° | Load to reach yield point at 150° load angle | 125 kN |
| Q180° | Load to reach yield point at 180° load angle | 110 kN |
Materials
| Carcasă material | Carcasă material | Cast iron |
| Corrosion protection | Corrosion protection | Paint - in accordance cu ISO 12944-2, corrosivity category C2 |
Informații de montaj
| G | Recommended diameter of attachment bolts | 16 mm |
| Recommended tightening torque for attachment bolts | Recommended tightening torque for attachment bolts | 200 N·m N·m |
| Size of cap bolts | Size of cap bolts | M12x60 |
| Tightening torque for cap bolts | Tightening torque for cap bolts | 80 N·m N·m |
| Initial grease fill, 20% | Initial grease fill, 20% | 80 g g |
| Initial grease fill, 40% | Initial grease fill, 40% | 135 g g |
Produse incluse
| unsoare fitting | unsoare fitting | AH 1/8-27 PTF |
