NATV20-PP+INA
Date tehnice INA/Schaeffler

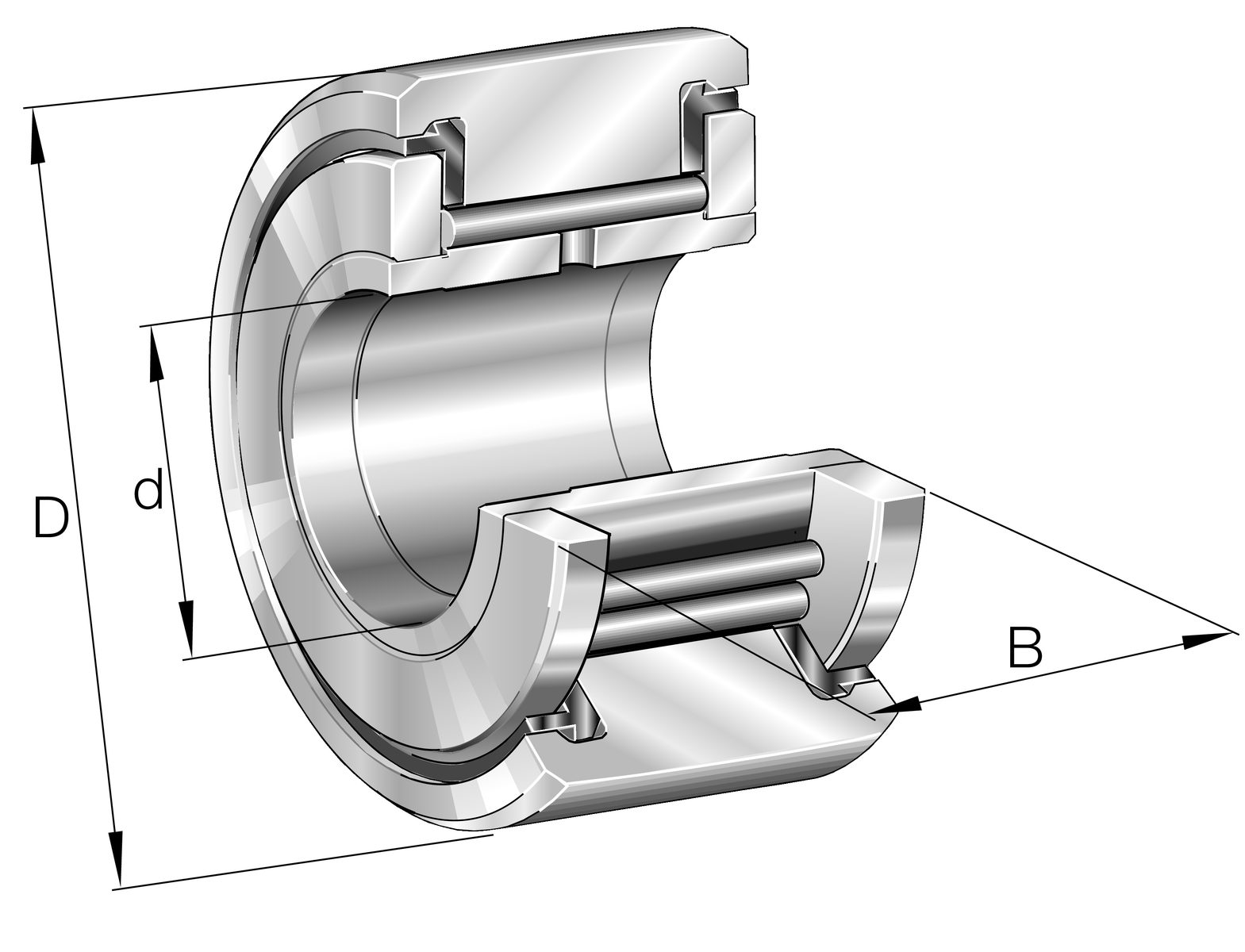

NATV20-PP - Rolă de ghidare cu jug
Role de ghidare cu jug NATV..-PP-A, pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, set complet de ace și inel interior, ghidarea axială a inelului exterior este asigurată de șaibele axiale de alunecare din plastic and șaibe de contact, etanșare în trei trepte prin șaibă axială de alunecare din plastic pe ambele părți
d20 mmDiametru interior
D47 mmDiametru exterior
B25 mmLățime of the bearing
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | NATV20-PP |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0057127690000 |
| Tip de bază | NATV20 |
| Masă | 0.24 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | PP | Etanșare în trei trepte prin șaibă axială de alunecare din plastic pe ambele părți |
| Inel exterior profile | IOP | Optimized INA-profile |
| Relubrifiere facility | IR | Prin inelul interior |
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 47 mm |
| B | Lățime of the bearing | 25 mm |
| C r w | Sarcină dinamică de bază, radială | 20.200 N |
| C 0r w | Sarcină statică de bază, radială | 42.500 N |
| C ur w | Limită de sarcină la oboseală, radială | 6.000 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 1.300 1/min |
| F 0r per | Sarcină statică admisă, radial | 42.500 N |
| F r per | Sarcină dinamică admisă pe inelul exterior, radial | 42.500 N |
| ≈m | Masă | 0,24 kg |

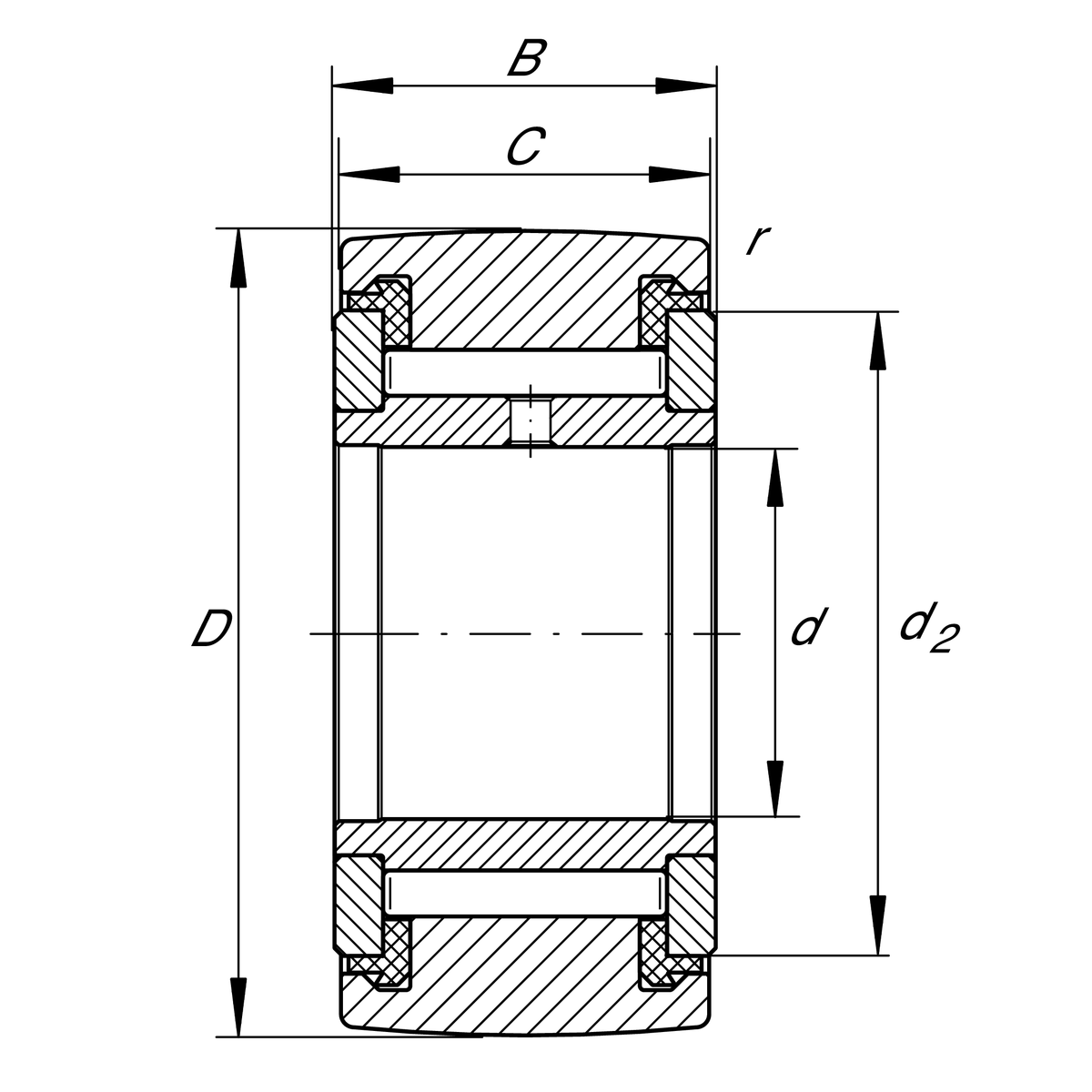

Dimensiuni detaliate
| C | Lățime inel exterior | 24 mm |
| d 2 | Diametru exterior șaibă axială | 36,5 mm |
| r min | Dimensiune minimă a teșiturii | 1 mm |
