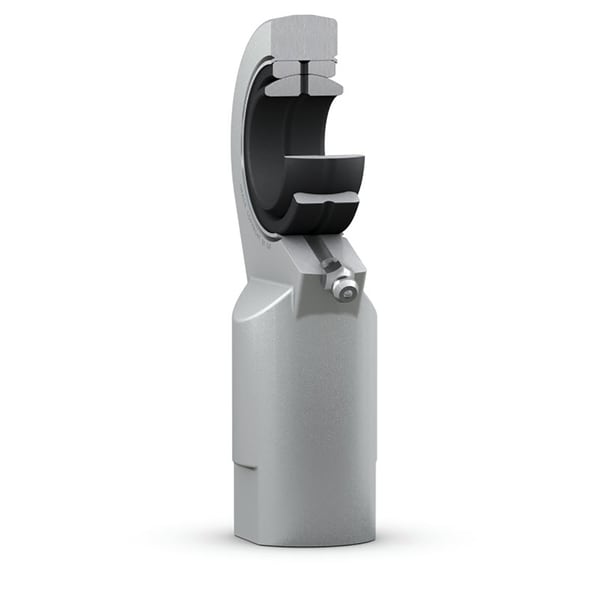

Fotografia produsului are caracter informativ
SI17-ES+SKF
Date tehnice produs
SI 17 ES - Cap de bară, requires maintenance, female thread
Cap de bară, requires maintenance, female thread These SKF rod ends contain a spherical plain bearing cu a oțel/oțel suprafață de alunecare combination. The bearing requires maintenance and can be relubricated via a lubrication hole in the housing and via the shaft. The female thread is available cu a left- (prefix SIL) sau right-hand thread.
Diametru interior, bearing inel interior17 mmDiametru interior, bearing inel interior
Diametru exterior, ochi carcasă47 mmDiametru exterior, ochi carcasă
Lățime, bearing inel interior14 mmLățime, bearing inel interior
Designație filetM 16Designație filet
Lățime, housing eye11.5 mmLățime, housing eye
Centre height, housing (from end of shank)67 mmCentre height, housing (from end of shank)
Prezentare produs
| Cod produs | SI 17 ES |
|---|---|
| Tip produs | Cap de bară, requires maintenance, female thread |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior, bearing inel interior | Diametru interior, bearing inel interior | 17 mm |
| Diametru exterior, ochi carcasă | Diametru exterior, ochi carcasă | 47 mm |
| Lățime, bearing inel interior | Lățime, bearing inel interior | 14 mm |
| Designație filet | Designație filet | M 16 |
| Lățime, housing eye | Lățime, housing eye | 11.5 mm |
| Centre height, housing (from end of shank) | Centre height, housing (from end of shank) | 67 mm |
| Carcasă length, total | Carcasă length, total | 92 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 21.2 kN |
| Sarcină statică de bază | Sarcină statică de bază | 44 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, housing | Material, housing | Steel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Attachment feature, rod end shank | Attachment feature, rod end shank | Right-hand female thread |
| Etanșare | Etanșare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.248 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni detaliate
| d | Diametru interior | 17 mm |
| d2 | Diameter head | max. 47 mm |
| B | Lățime inel interior | 14 mm |
| G | Filet | M 16 |
| C1 | Lățime head | max. 11.5 mm |
| h1 | Înălțime shank end face - centre rod end eye | 67 mm |
| α | Angle of tilt | 10 ° ° |
| dk | Diametru cale de rulare inel interior | 25 mm |
| d4 | Diameter shank | ≈ 25 mm |
| l3 | Length thread | min. 24 mm |
| l4 | Length (height) housing | max. 92 mm |
| l5 | Length wrench flat | ≈ 15 mm |
| l7 | Distance shank chamfer - centre rod end eye | min. 22 mm |
| w | Size wrench | 22 mm |
| r1 | Dimensiune teșitură bore | min. 0.3 mm |
Date de calcul
| C | Sarcină dinamică de bază | 21.2 kN |
| C0 | Sarcină statică de bază | 44 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| KM | Material constant | 330 |
