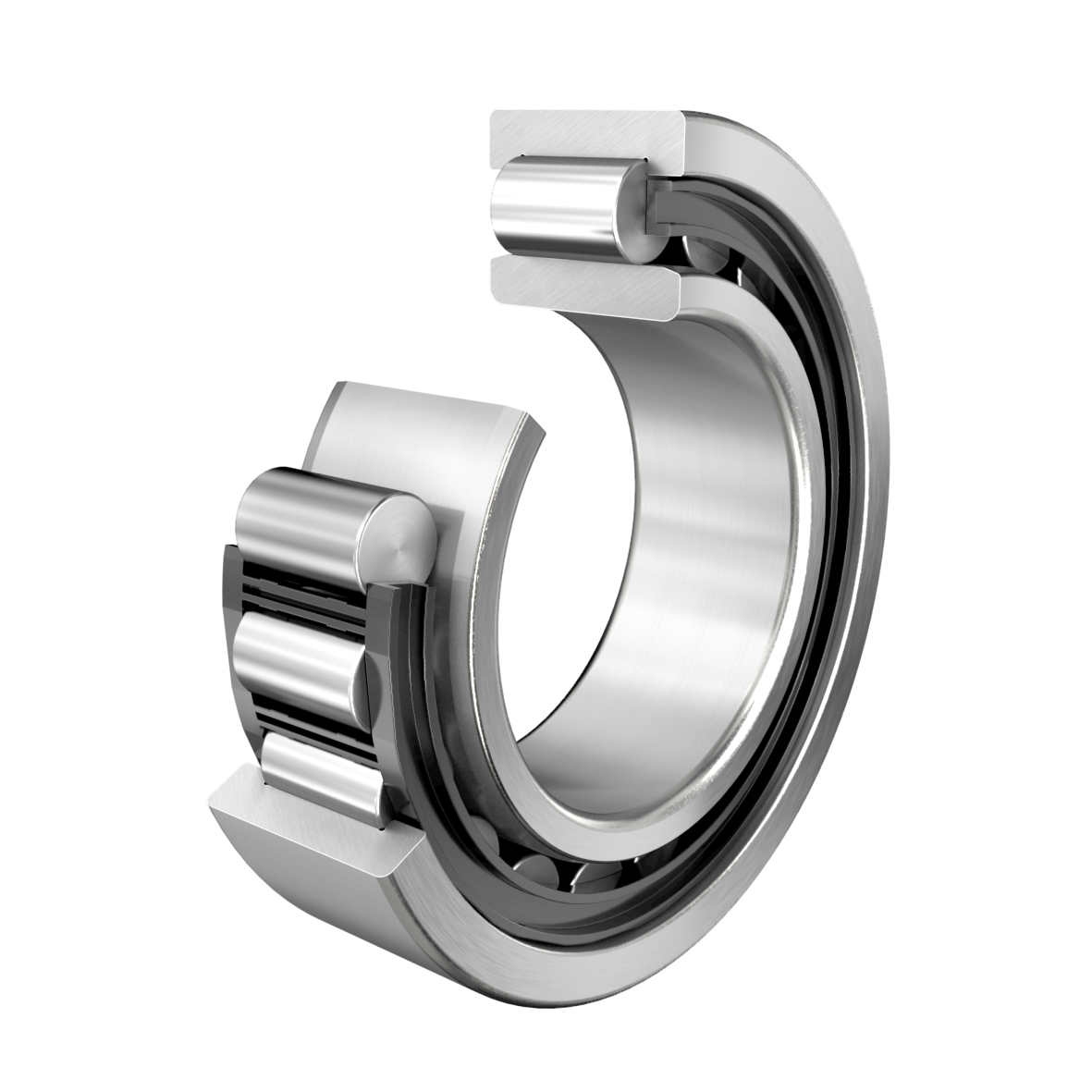

Fotografia produsului are caracter informativ
NJ209-E-XL-TVP2-C4+FAG
Date tehnice FAG/Schaeffler
NJ209-E-XL-TVP2-C4 - Rulment cu role cilindrice
Rulment cu role cilindrice NJ..-E-XL-TVP2, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d45 mmDiametru interior
D85 mmDiametru exterior
B19 mmLățime
C r72.000 NSarcină dinamică de bază, radială
C 0r63.000 NSarcină statică de bază, radială
n G10.200 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ209-E-XL-TVP2-C4 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167343940040 |
| Tip de bază | NJ209 |
| Cod BearingX | NJ209-E-XL-TVP2-C4 |
| Masa | 0.432 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | TVP2 | Colivie solidă tip fereastră din PA66 |
| Joc radial intern | C4 (Group 4) | Joc intern mai mare decât C3 |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |

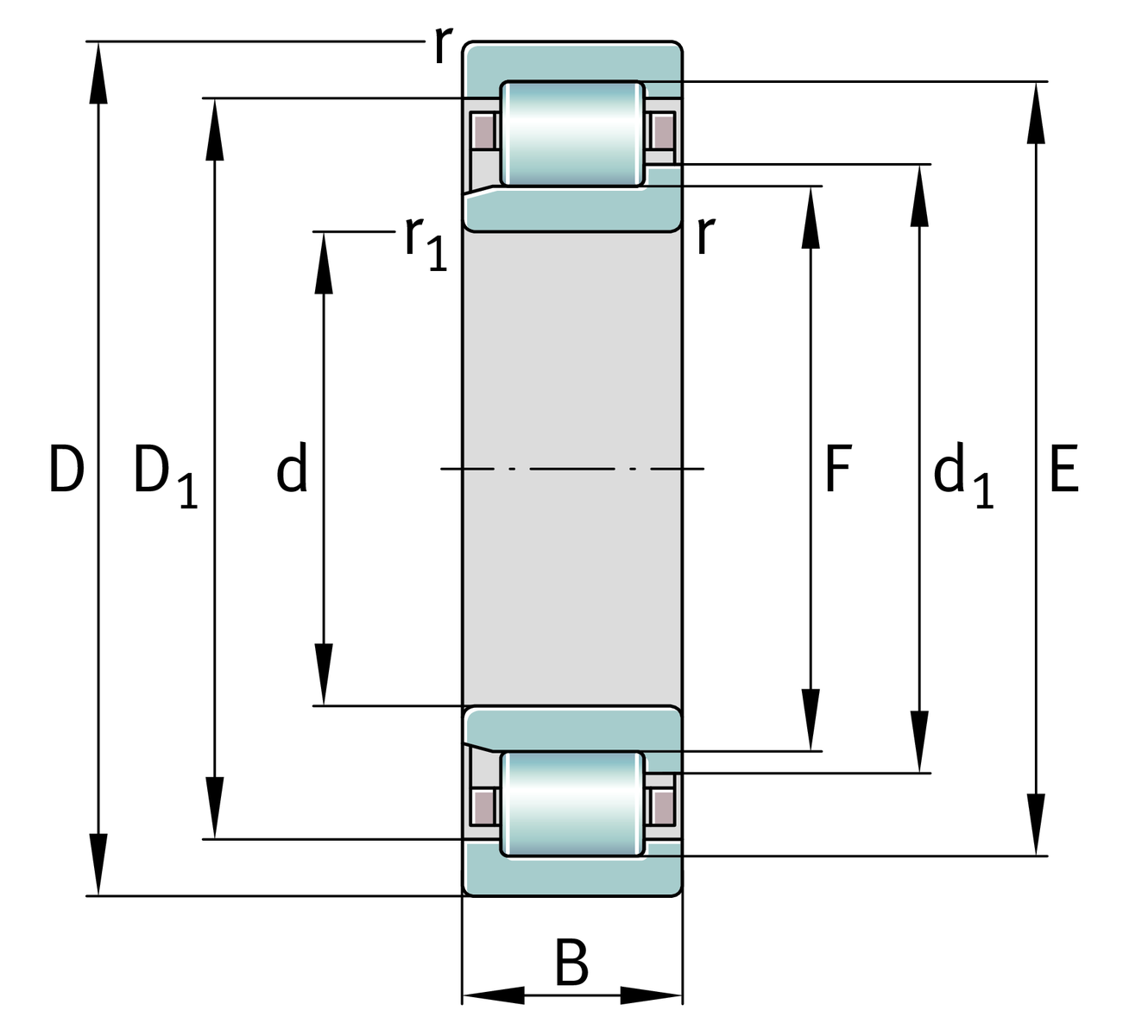

Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 85 mm |
| B | Lățime | 19 mm |
| C r | Sarcină dinamică de bază, radială | 72.000 N |
| C 0r | Sarcină statică de bază, radială | 63.000 N |
| C ur | Limită de sarcină la oboseală, radială | 10.500 N |
| n G | Turație limită | 10.200 1/min |
| n ϑr | Turație de referință | 7.000 1/min |
| ≈m | Masă | 0,432 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 52 mm |
| d a max | Diametru maxim al umărului arborelui | 54 mm |
| D a max | Diametru maxim al umărului carcasei | 78 mm |
| d c min | Umăr minim al arborelui | 61 mm |
| r a max | Rază maximă a degajării | 1 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,1 mm |
| s | Deplasare axială | 1,9 mm |
| E | Diametru cale de rulare inel exterior | 76,5 mm |
| F | Diametru cale de rulare inel interior | 54,5 mm |
| D 1 min | Diametru minim bordură inel exterior | 73,3 mm |
| d 1 | Diametru maxim bordură inel interior | 59 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Șaibă în L | HJ209-E |
Documente
- Fișă tehnică produs NJ209-E-XL-TVP2-C4PDF produs
- MH1 Principii tehniceBroșură tehnică
- MH1 Demontare termicăBroșură tehnică
- MH1 Demontare hidraulicăBroșură tehnică
- MH1 TabeleBroșură tehnică
