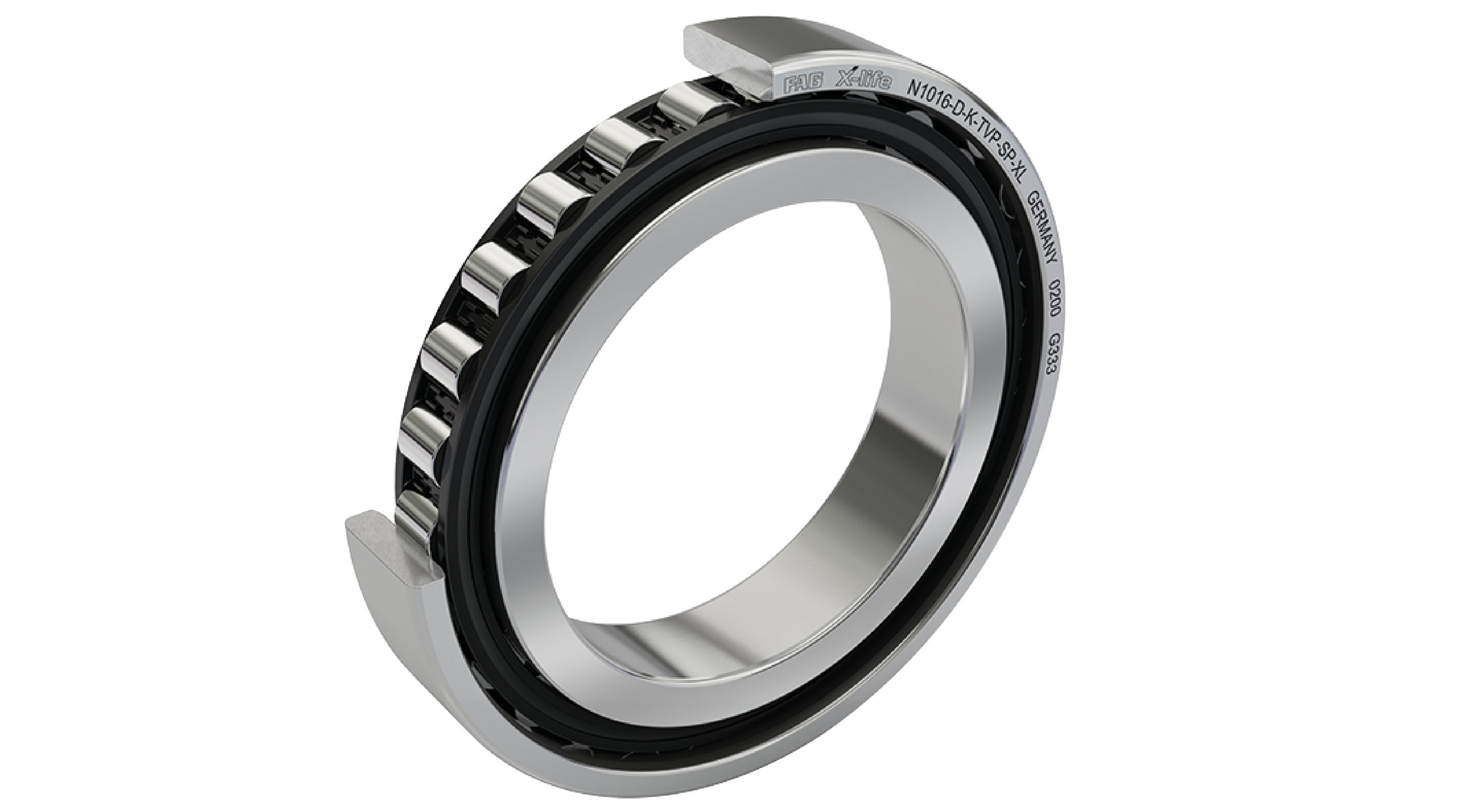

Fotografia produsului are caracter informativ

N1022-D-K-TVP-SP-XL+FAG

Date tehnice FAG/Schaeffler

N1022-D-K-TVP-SP-XL - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie N10..-D-K-TVP-SP, rulment liber, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d110 mmDiametru interior

D170 mmDiametru exterior

B28 mmLățime

C r153.000 NSarcină dinamică de bază, radială

C 0r180.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu grăsime

Lubrifiere cu ulei

neetanșat

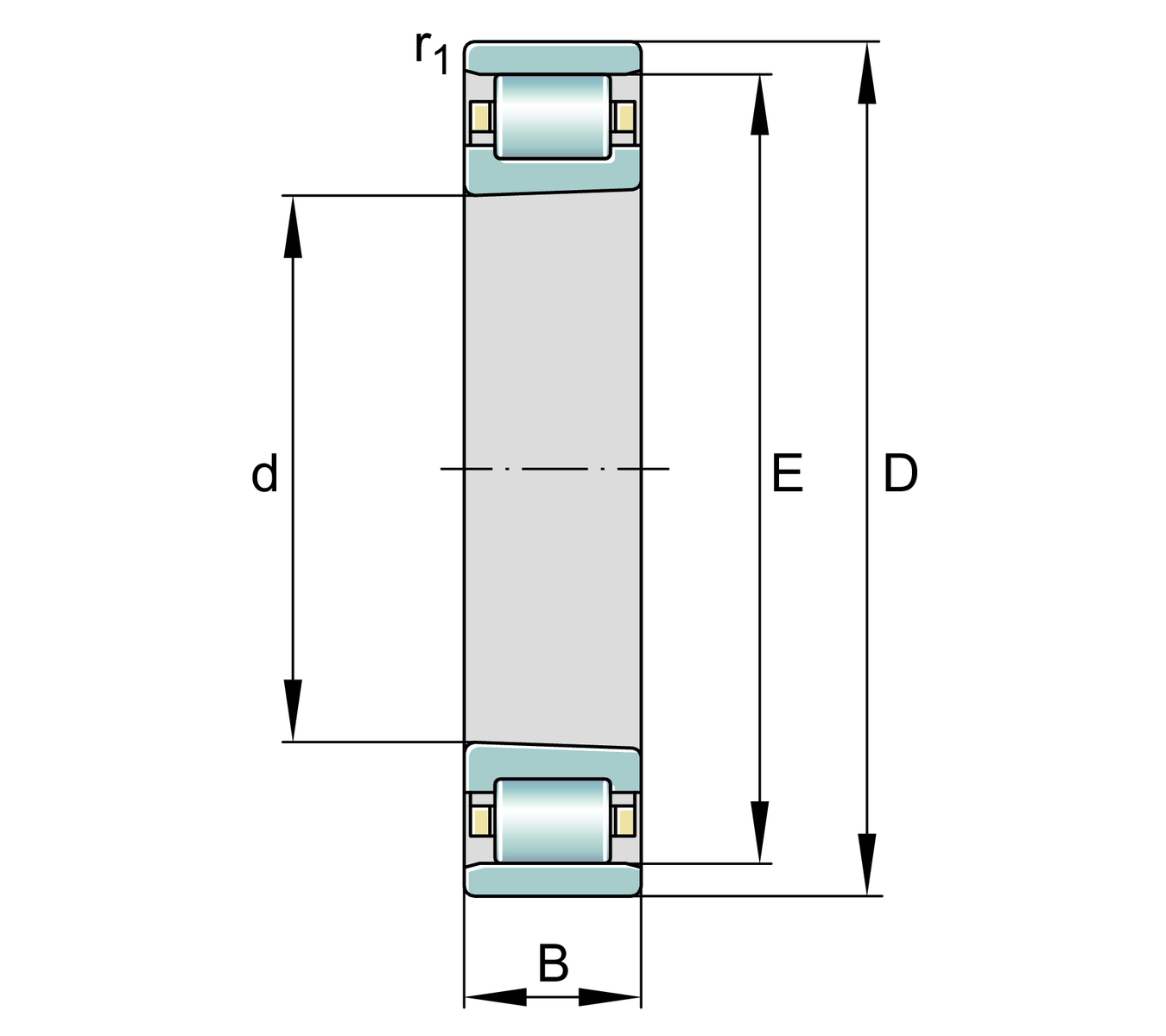

d	Diametru interior	110 mm
D	Diametru exterior	170 mm
B	Lățime	28 mm
C r	Sarcină dinamică de bază, radială	153.000 N
C 0r	Sarcină statică de bază, radială	180.000 N
C ur	Limită de sarcină la oboseală, radială	28.500 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	6.400 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	7.500 1/min
≈m	Masă	2,041 kg

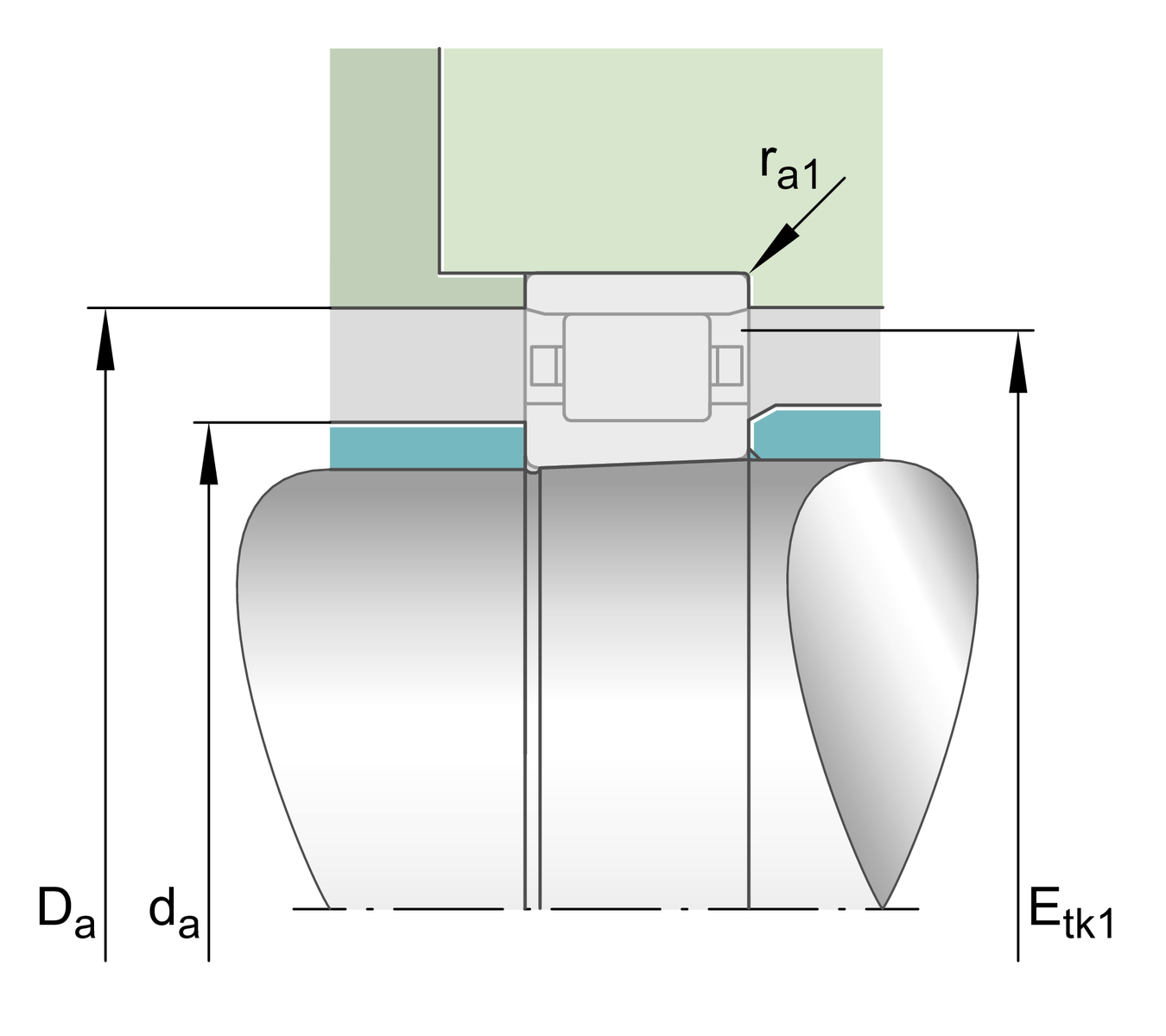

d a	Diametru umăr arbore	127 mm
	Toleranță umăr arbore	h12
D a	Diametru umăr carcasă	156,6 mm
	Diametru umăr carcasă tolerance	H12
E tk 1 nom	Diametru minim cerc injecție	152,4 mm
r a1 max	Rază maximă a degajării	1 mm

r 1 min	Dimensiune minimă a cantonului	1,1 mm

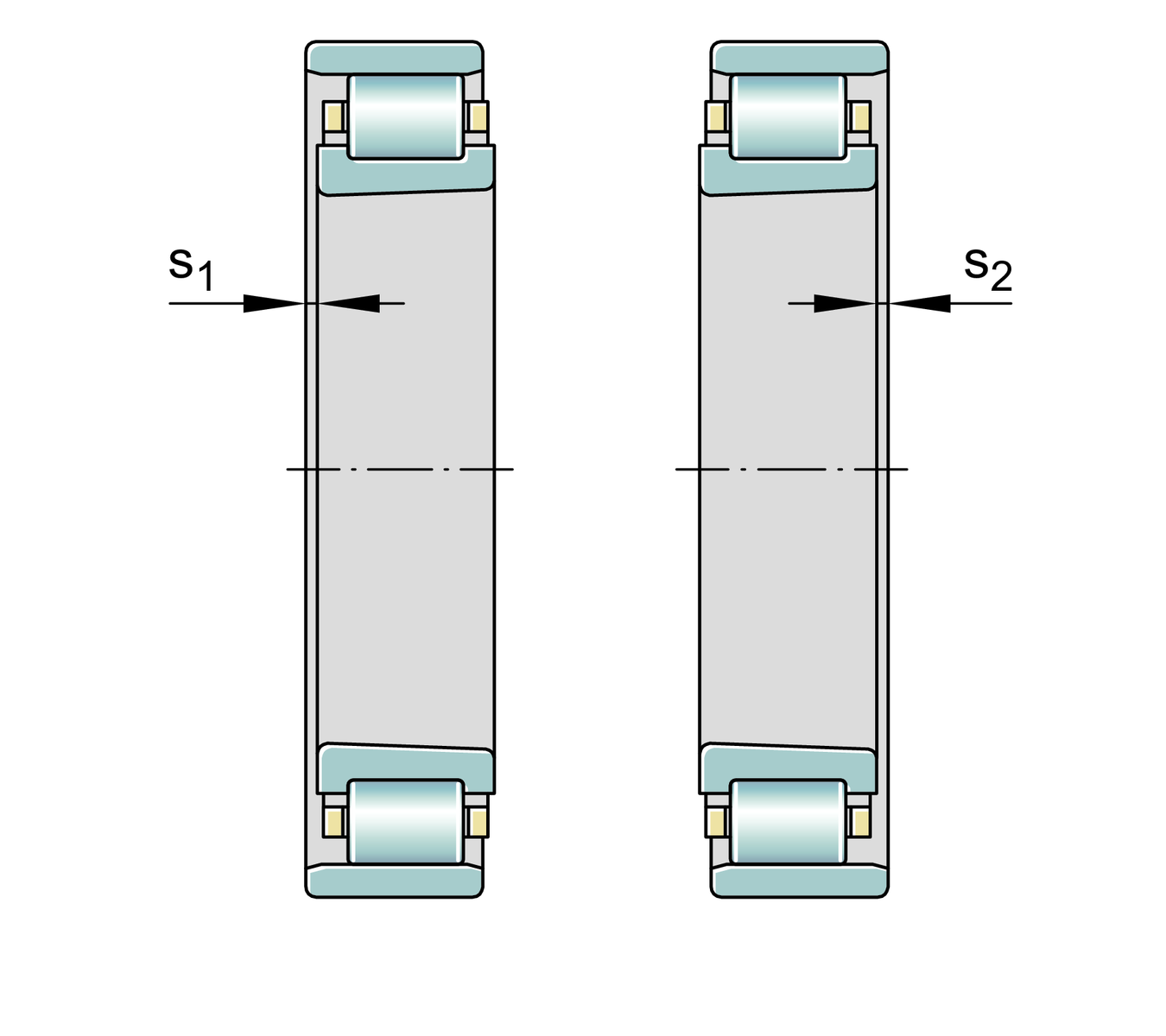

s 1	Deplasare axială	4,8 mm
s 2	Deplasare axială	4,8 mm
E	Diametru cale de rulare inel exterior	155 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
