NNU4932-S-K-M-SP+FAG

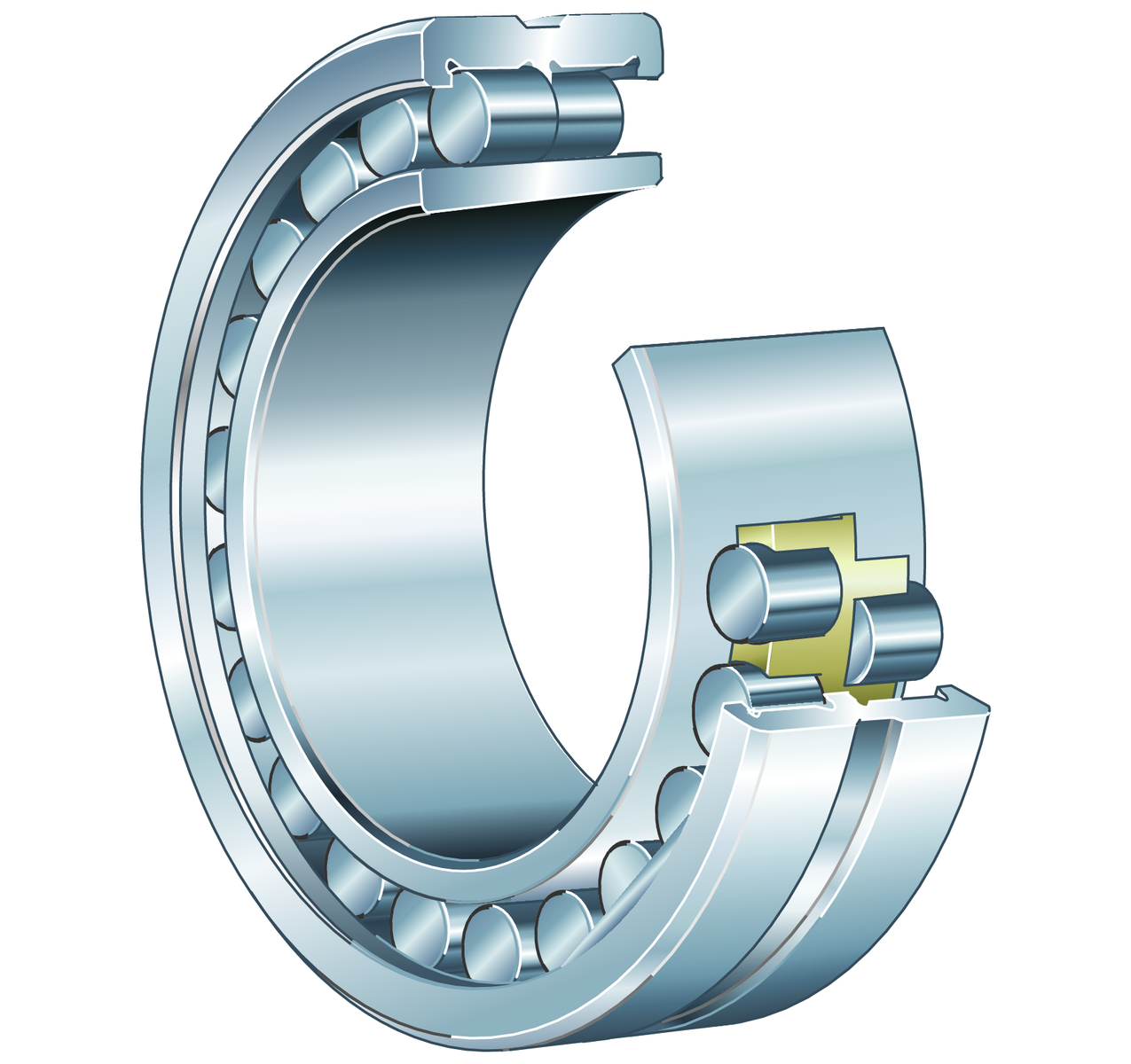

Fotografia produsului are caracter informativ

NNU4932-S-K-M-SP+FAG

Date tehnice FAG/Schaeffler

NNU4932-S-K-M-SP - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NNU49..-S-K-M-SP, rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d160 mmDiametru interior
D220 mmDiametru exterior
B60 mmLățime
C r335.000 NSarcină dinamică de bază, radială
C 0r680.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNNU4932-S-K-M-SP
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0192331590000
Tip de bazăNNU4932
Cod BearingXNNU4932-S-K-M-SP
Masa6.398 kg
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieMColivie din alamă
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Locating Feature, inel exterior rulmentSOrificiu de ungeres and lubrication groove in inel exterior
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior160 mm
DDiametru exterior220 mm
BLățime60 mm
C rSarcină dinamică de bază, radială335.000 N
C 0rSarcină statică de bază, radială680.000 N
C urLimită de sarcină la oboseală, radială83.000 N
n G unsoareTurație limită pentru lubrifiere cu unsoare3.400 1/min
n G OilTurație limită pentru lubrifiere cu ulei4.000 1/min
≈mMasă6,398 kg

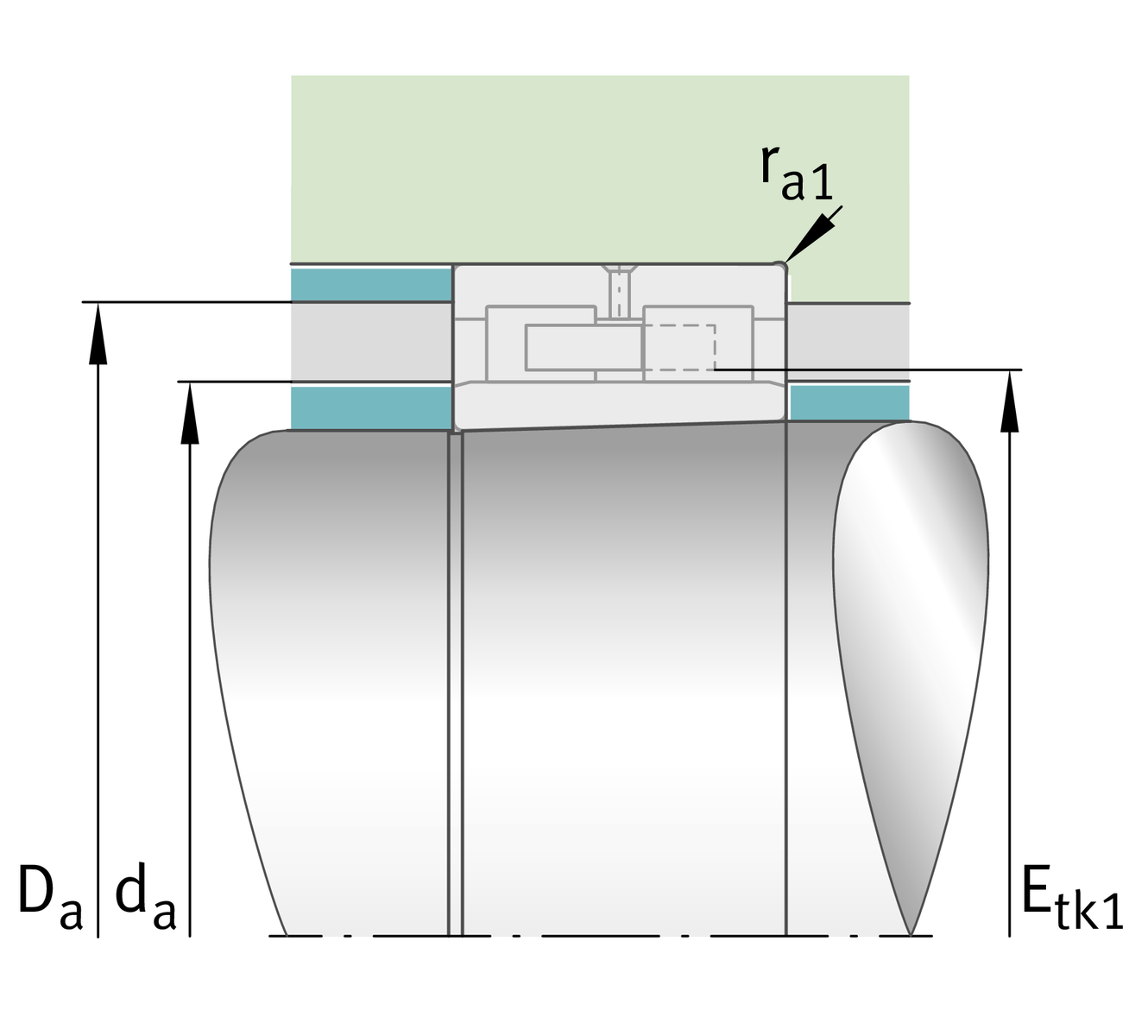

Dimensiuni de montaj

d aDiametru umăr arbore177,2 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă206,5 mm
Diametru umăr carcasă toleranceH12
r a1 maxRază maximă a degajării2 mm

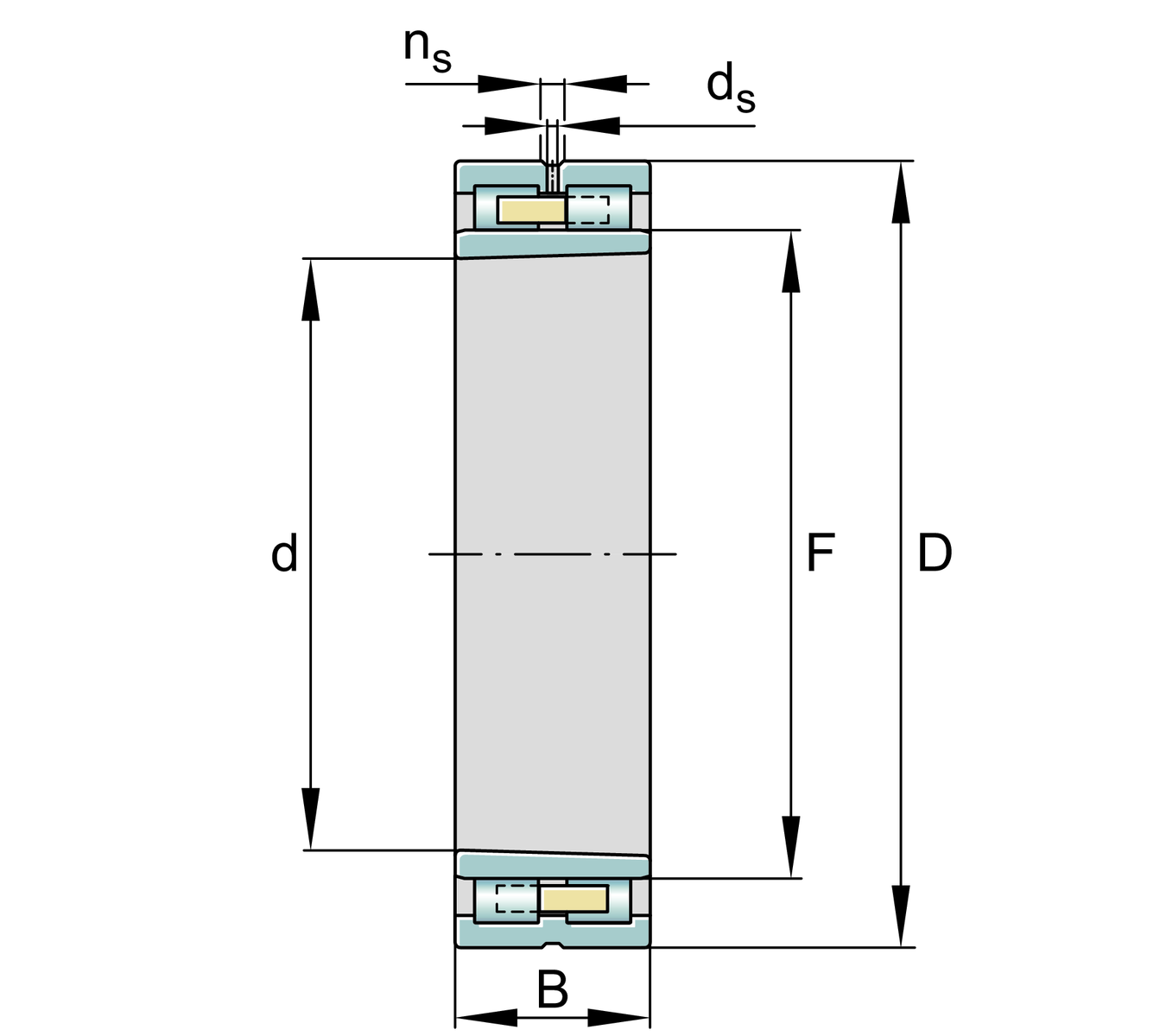

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii2 mm
FDiametru cale de rulare inel interior178,5 mm
n sLățime canal de ungere6,5 mm
d sDiametru orificiu de ungere3,2 mm

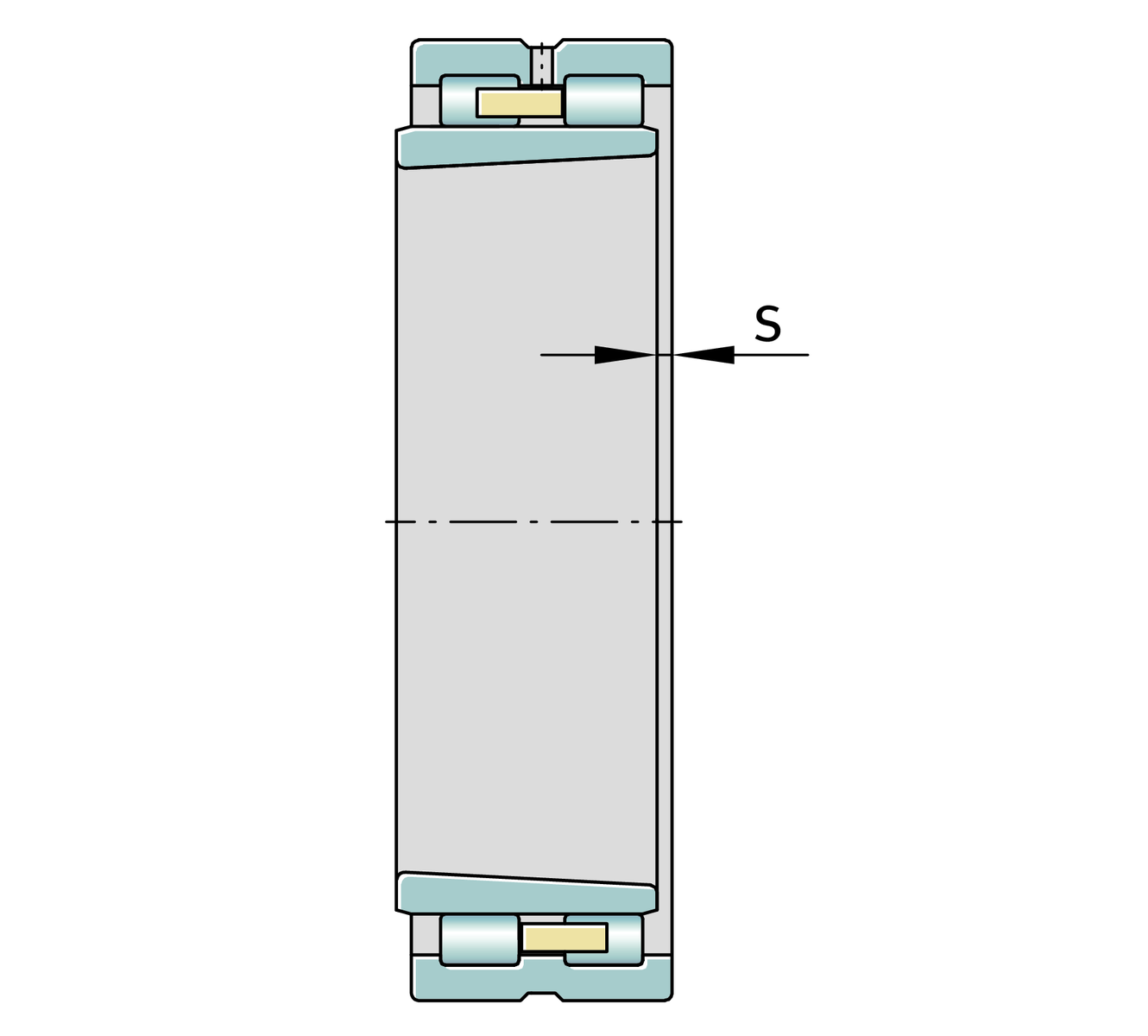

sDeplasare axială2,7 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare150 °C
