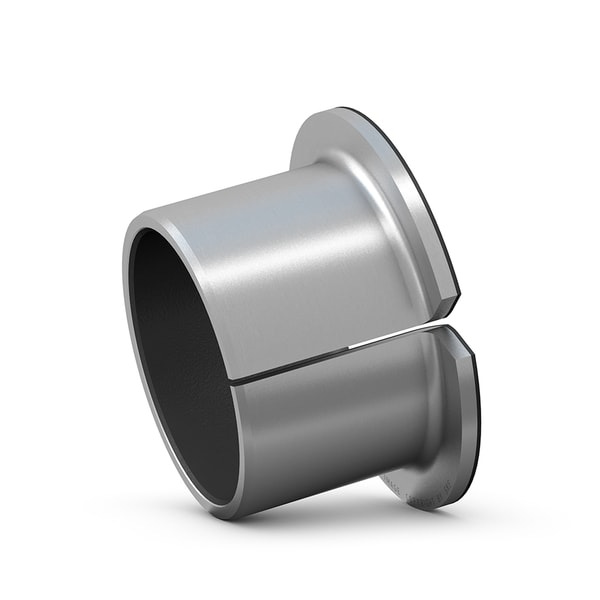

Fotografia produsului are caracter informativ
PCMF202316.5-E+SKF
Date tehnice produs
PCMF 202316.5 E - compozit PTFE flanged bushing
bushing flanșat din compozit PTFE SKF bushing-urile flanșate din compozit PTFE sunt adecvate pentru mișcări oscilante, rotative și liniare și pot suporta sarcini radiale, precum și sarcini axiale într-o direcție. În ciuda construcției cu perete subțire, pot prelua sarcini mari. Oferă de asemenea o bună disipare a căldurii, permițând astfel viteze de alunecare relativ mari.
Diametru interior20 mmDiametru interior
Diametru exterior23 mmDiametru exterior
Lățime16.5 mmLățime
Diametru flanșă30 mmDiametru flanșă
Grosime flanșă1.5 mmGrosime flanșă
Sarcină dinamică de bază, radială direction22 kNSarcină dinamică de bază, radială direction
Prezentare produs
| Cod produs | PCMF 202316.5 E |
|---|---|
| Tip produs | compozit PTFE flanged bushing |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 23 mm |
| Lățime | Lățime | 16.5 mm |
| Diametru flanșă | Diametru flanșă | 30 mm |
| Grosime flanșă | Grosime flanșă | 1.5 mm |
Performanță
| Sarcină dinamică de bază, radială direction | Sarcină dinamică de bază, radială direction | 22 kN |
| Sarcină statică de bază, radială direction | Sarcină statică de bază, radială direction | 69.5 kN |
| Sarcină dinamică de bază, axială direction | Sarcină dinamică de bază, axială direction | 17.3 kN |
| Sarcină statică de bază, axială direction | Sarcină statică de bază, axială direction | 54 kN |
Proprietăți
| Execuție | Execuție | Flanged |
| Material | Material | compozit PTFE |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0143 kg |
| Cod eClass | Cod eClass | 23-05-01-90 |
| Cod UNSPSC | Cod UNSPSC | 31171605 |
Dimensiuni detaliate
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 23 mm |
| B | Lățime | 16.5 mm |
| D1 | Diametru exterior flange | 30 mm |
| B1 | Lățime flange | 1.5 mm |
| c1 | Length chamfer bore - axial direction | min. 0.1 mm |
| c1 | Length chamfer bore - axial direction | max. 0.7 mm |
| c2 | Lungime teșitură diametru exterior - direcție axială | min. 0.2 mm |
| c2 | Lungime teșitură diametru exterior - direcție axială | max. 1 mm |
| r | Rază flanșă/bucșă diametru exterior | max. 1.5 mm |
Montaje recomandate
| Tolerance shaft | Tolerance shaft | f7 |
| Tolerance housing | Tolerance housing | H7 |
Date de calcul
| C | Sarcină dinamică de bază, radială direction | 22 kN |
| C0 | Sarcină statică de bază, radială direction | 69.5 kN |
| Ca | Sarcină dinamică de bază, axială direction | 17.3 kN |
| C0a | Sarcină statică de bază, axială direction | 54 kN |
| K | Factor specific de sarcină dinamică | 80 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 250 N/mm² N/mm² |
| KM | Factor în funcție de material și tip de rulment | 480 |
| v | viteză de alunecare admisibilă | max. 2 m/s m/s |
| µ | Coeficient de frecare | min. 0.03 |
| µ | Coeficient de frecare | max. 0.25 |
