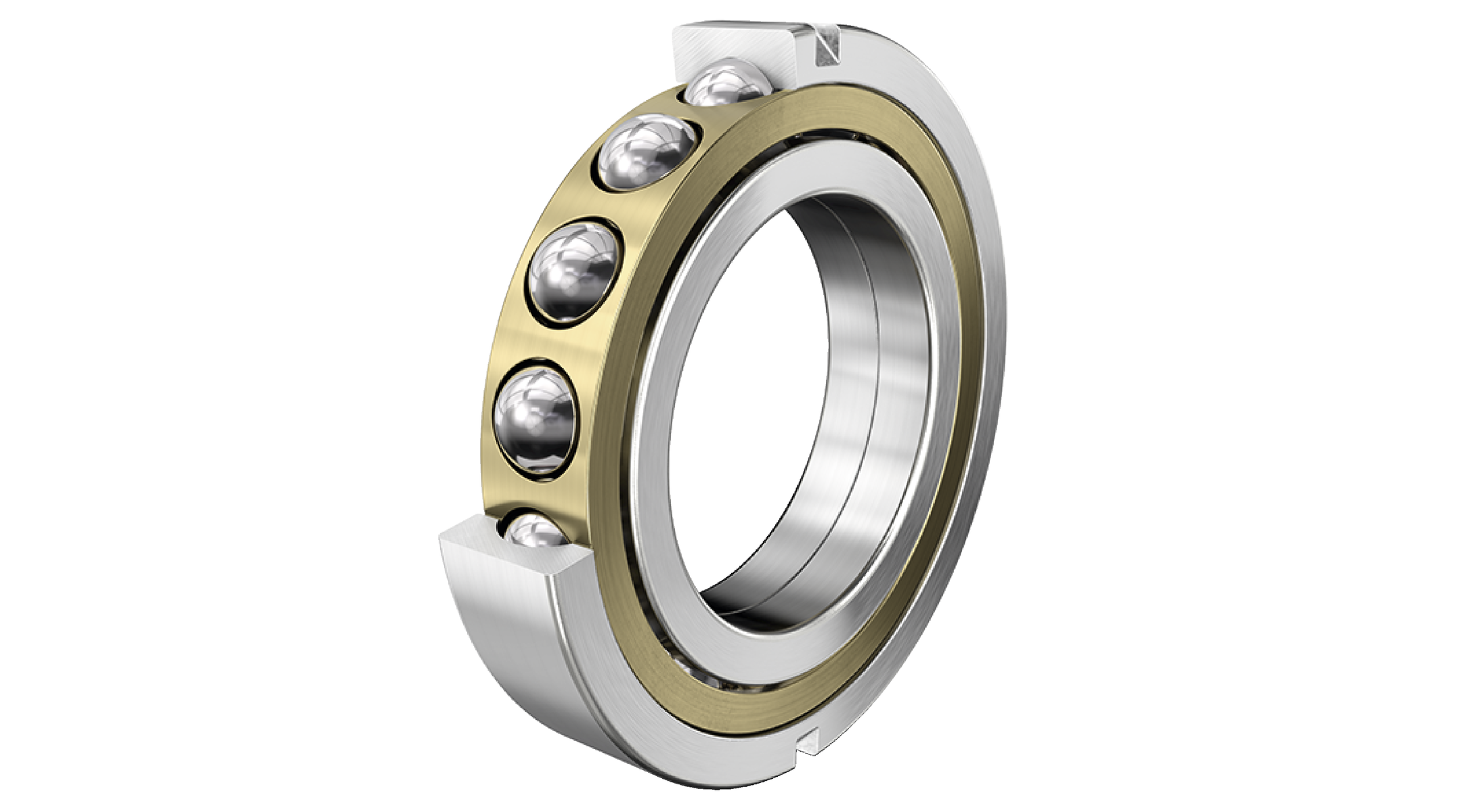

Fotografia produsului are caracter informativ

QJ322-N2-MPA+FAG

Date tehnice FAG/Schaeffler

QJ322-N2-MPA - Rulment cu contact în patru puncte

Rulment cu contact în patru puncte QJ3..-N2-MPA, holding grooves, colivie masivă din alamă

d110 mmDiametru interior

D240 mmDiametru exterior

B50 mmLățime

C r345.000 NSarcină dinamică de bază, radială

C 0r415.000 NSarcină statică de bază, radială

n G4.950 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	QJ322-N2-MPA
Tip produs	Rulment cu contact în patru puncte
Marcă	FAG
Număr material Schaeffler	0190052610000
Tip de bază	QJ322
Cod BearingX	QJ322-N2-MPA
Masa	11.79 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Execuție, inel exterior rulment	N2	Două canale de reținere în inelul exterior pe o parte side
Clasă de toleranță	PN	Normal (ISO 492:2023)
Colivie	MPA	Colivie masivă din alamă, inel exterior guided
Stabilizare dimensională / termică	S0	Inele stabilizate dimensional până la 150 °C
Joc axial intern	CN	Grupa N (CN)

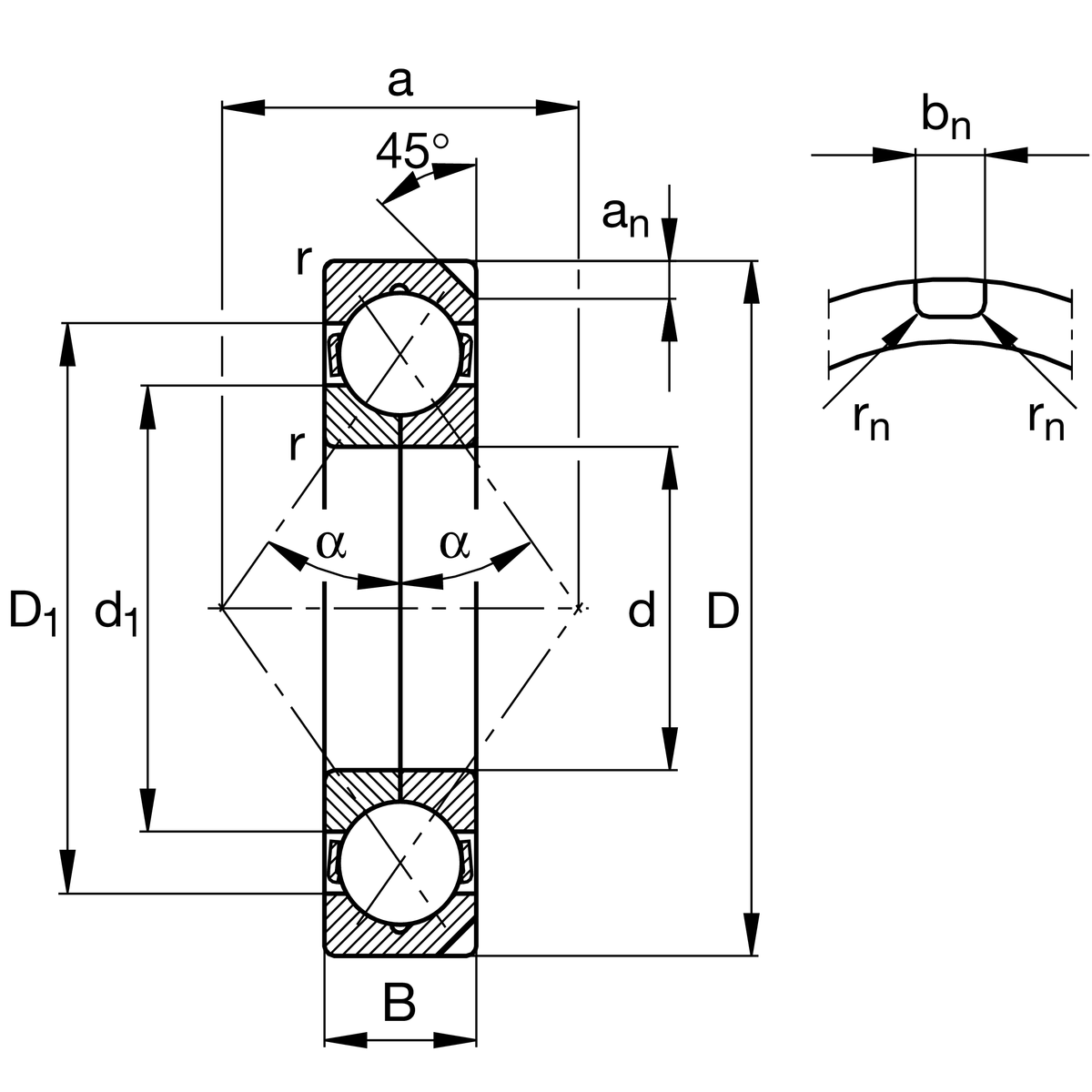

d	Diametru interior	110 mm
D	Diametru exterior	240 mm
B	Lățime	50 mm
C r	Sarcină dinamică de bază, radială	345.000 N
C 0r	Sarcină statică de bază, radială	415.000 N
C ur	Limită de sarcină la oboseală, radială	18.000 N
n G	Turație limită	4.950 1/min
n ϑr	Turație de referință	2.700 1/min
≈m	Masă	11,79 kg

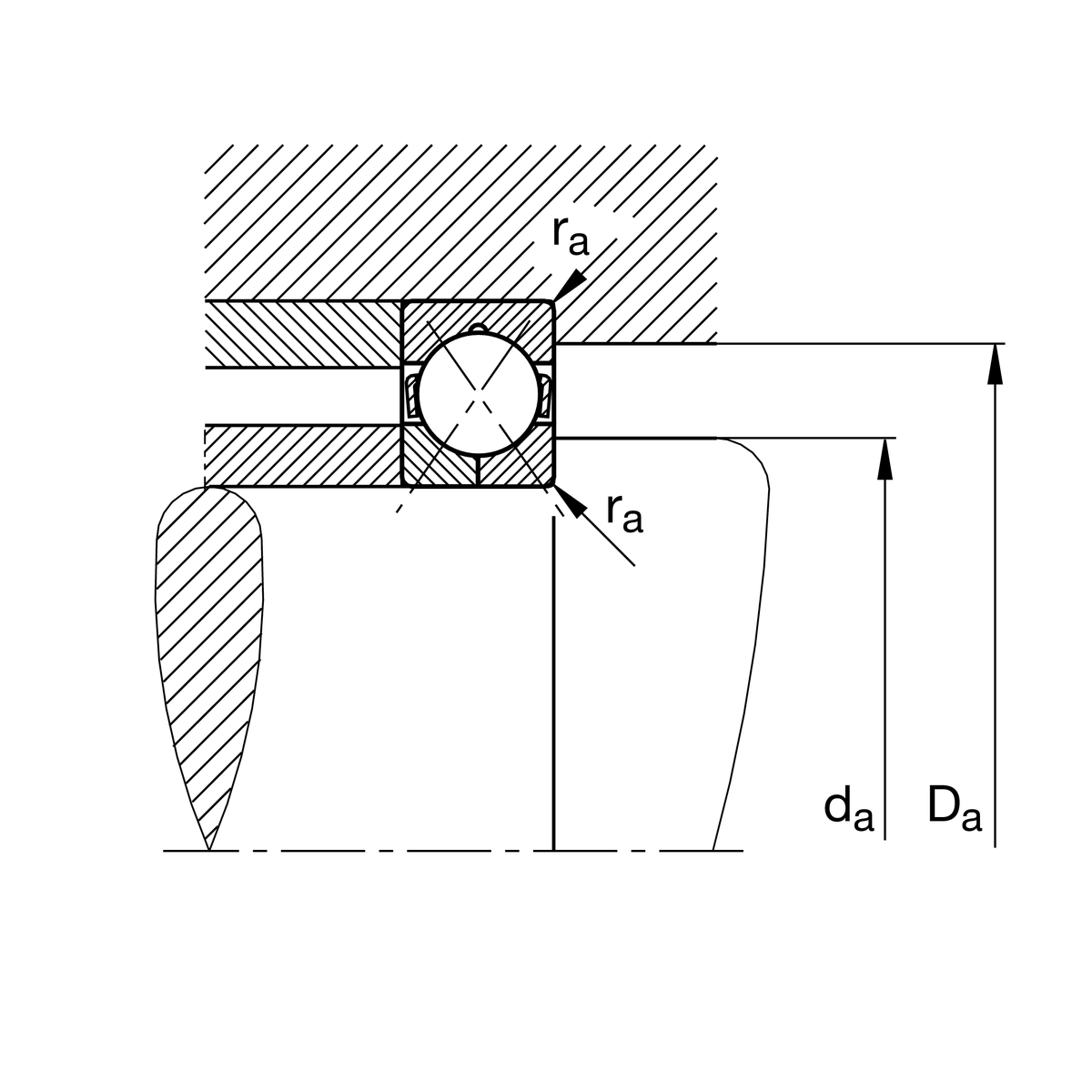

d a min	Diametru minim al umărului arborelui	124 mm
D a max	Diametru maxim al umărului carcasei	226 mm
r a max	Rază maximă de racordare	2,5 mm

r min	Dimensiune minimă a teșiturii	3 mm
D 1	Diametru umăr inel exterior	195,5 mm
d 1	Diametru umăr inel interior	156,48 mm
a	Distanța dintre vârfurile conurilor de presiune	122,5 mm
a n	Înălțime canal de reținere	11,7 mm
b n	Lățime canal de reținere	10,5 mm
r n	Rază canal de reținere	2 mm
	Unghi canal de reținere	45 °
α	Unghi de contact	35 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
