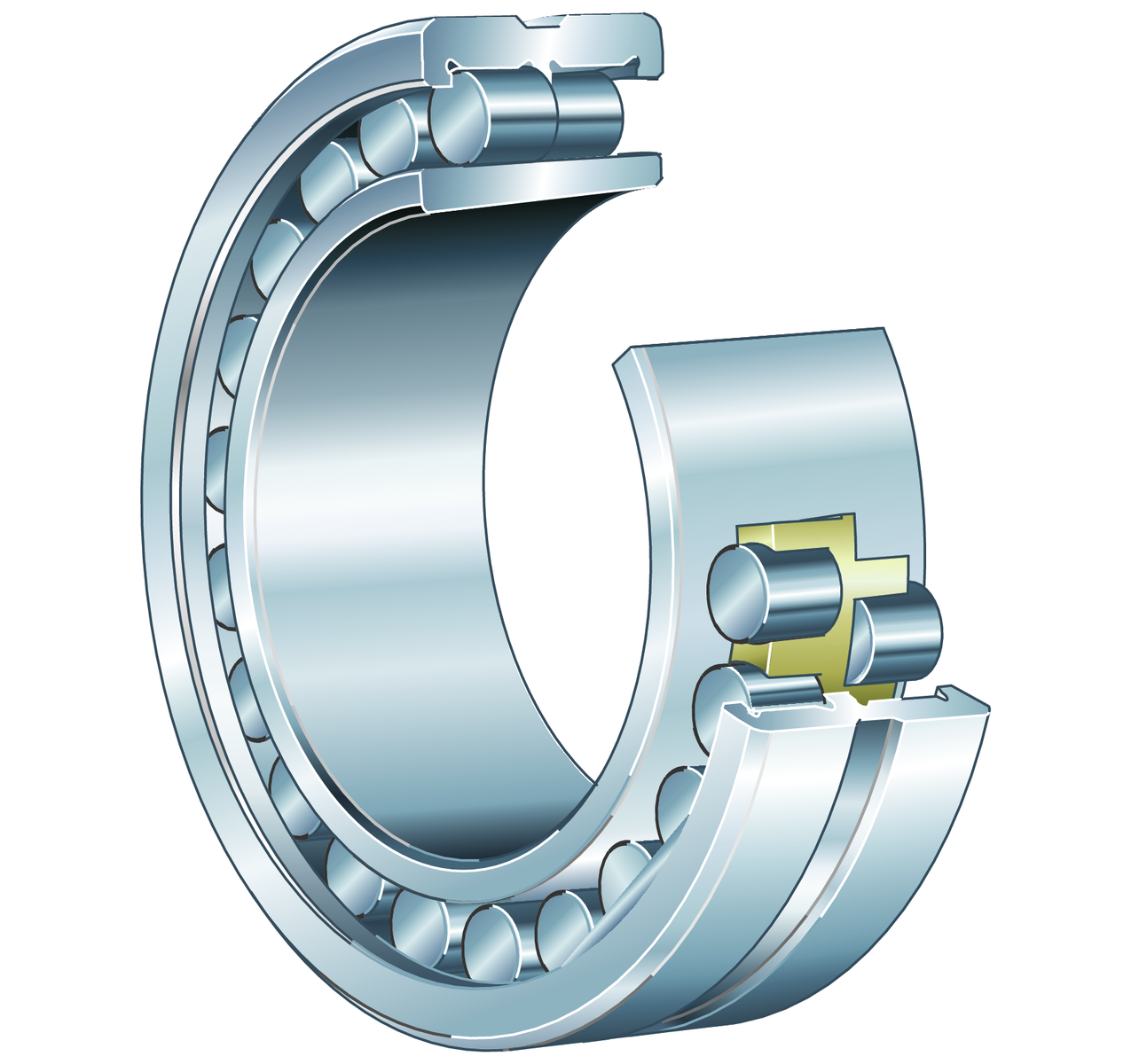

Fotografia produsului are caracter informativ

NNU4940-S-K-M-SP+FAG

Date tehnice FAG/Schaeffler

NNU4940-S-K-M-SP - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NNU49..-S-K-M-SP, rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d200 mmDiametru interior

D280 mmDiametru exterior

B80 mmLățime

C r490.000 NSarcină dinamică de bază, radială

C 0r1.040.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Prezentare produs

Cod produs	NNU4940-S-K-M-SP
Tip produs	Rulment cu role cilindrice
Marcă	FAG
Număr material Schaeffler	0192333960000
Tip de bază	NNU4940
Cod BearingX	NNU4940-S-K-M-SP
Masa	14.783 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Colivie	M	Colivie din alamă
Clasă de toleranță	SP	Clasă de toleranță SP
Tip alezaj	K	Tapered, conicitate 1:12
Locating Feature, inel exterior rulment	S	Orificiu de ungeres and lubrication groove in inel exterior
Joc radial intern	C1 (Group 1)	Joc intern mai mic decât C2
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	200 mm
D	Diametru exterior	280 mm
B	Lățime	80 mm
C r	Sarcină dinamică de bază, radială	490.000 N
C 0r	Sarcină statică de bază, radială	1.040.000 N
C ur	Limită de sarcină la oboseală, radială	125.000 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	2.700 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	3.200 1/min
≈m	Masă	14,783 kg

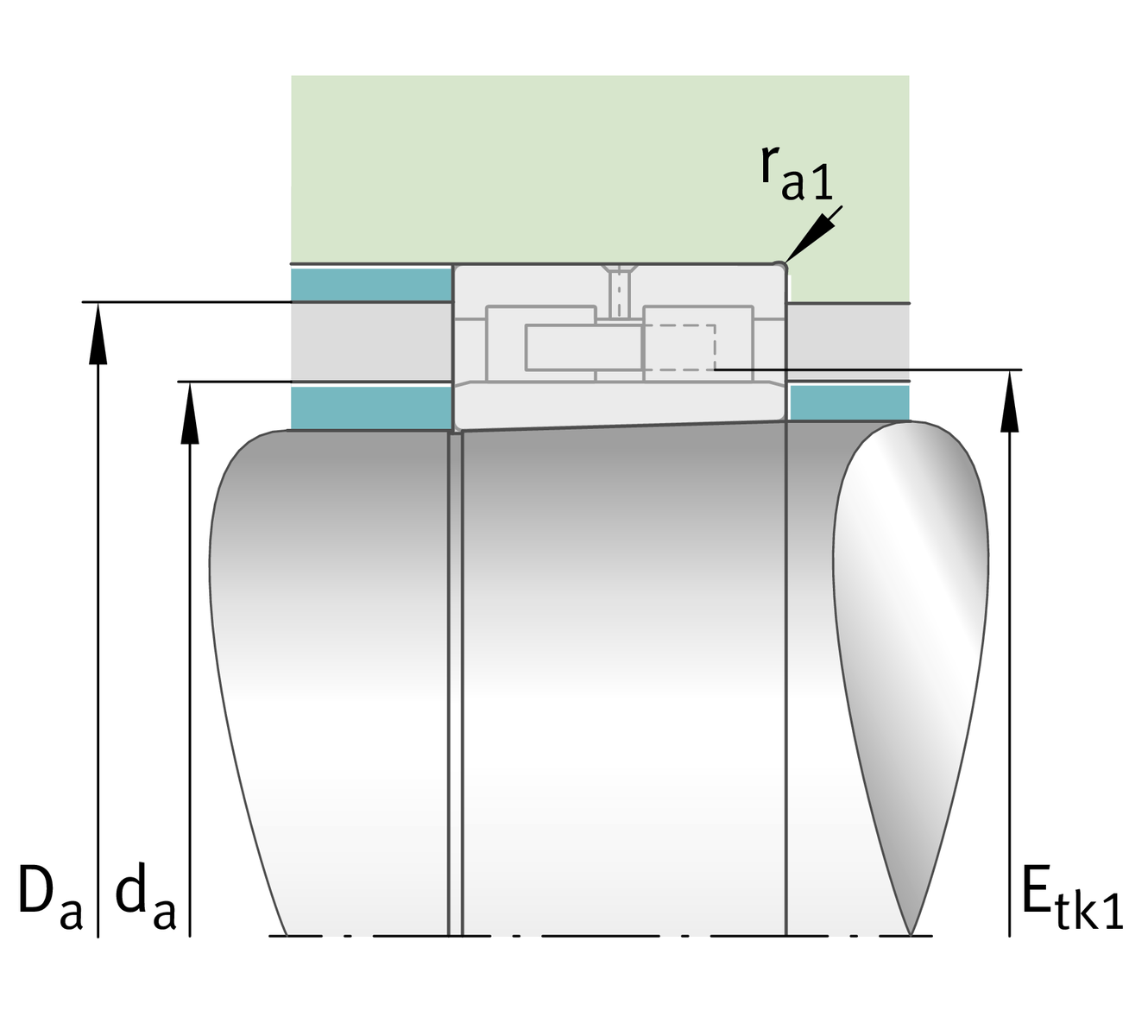

Dimensiuni de montaj

d a	Diametru umăr arbore	223 mm
	Toleranță umăr arbore	h12
D a	Diametru umăr carcasă	259 mm
	Diametru umăr carcasă tolerance	H12
r a1 max	Rază maximă a degajării	2,1 mm

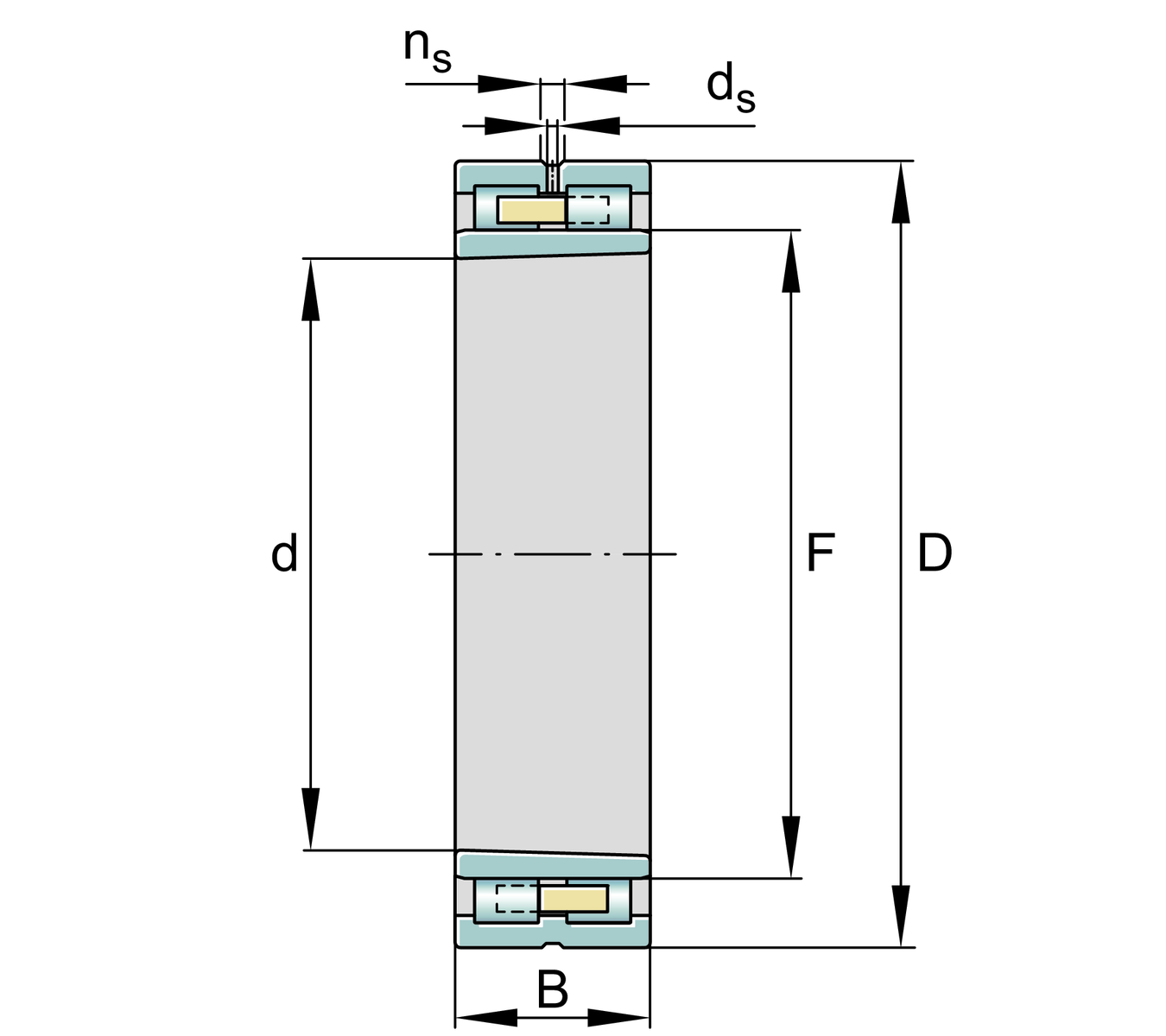

Dimensiuni detaliate

r 1 min	Dimensiune minimă a teșiturii	2,1 mm
F	Diametru cale de rulare inel interior	225 mm
n s	Lățime canal de ungere	12,2 mm
d s	Diametru orificiu de ungere	6,3 mm

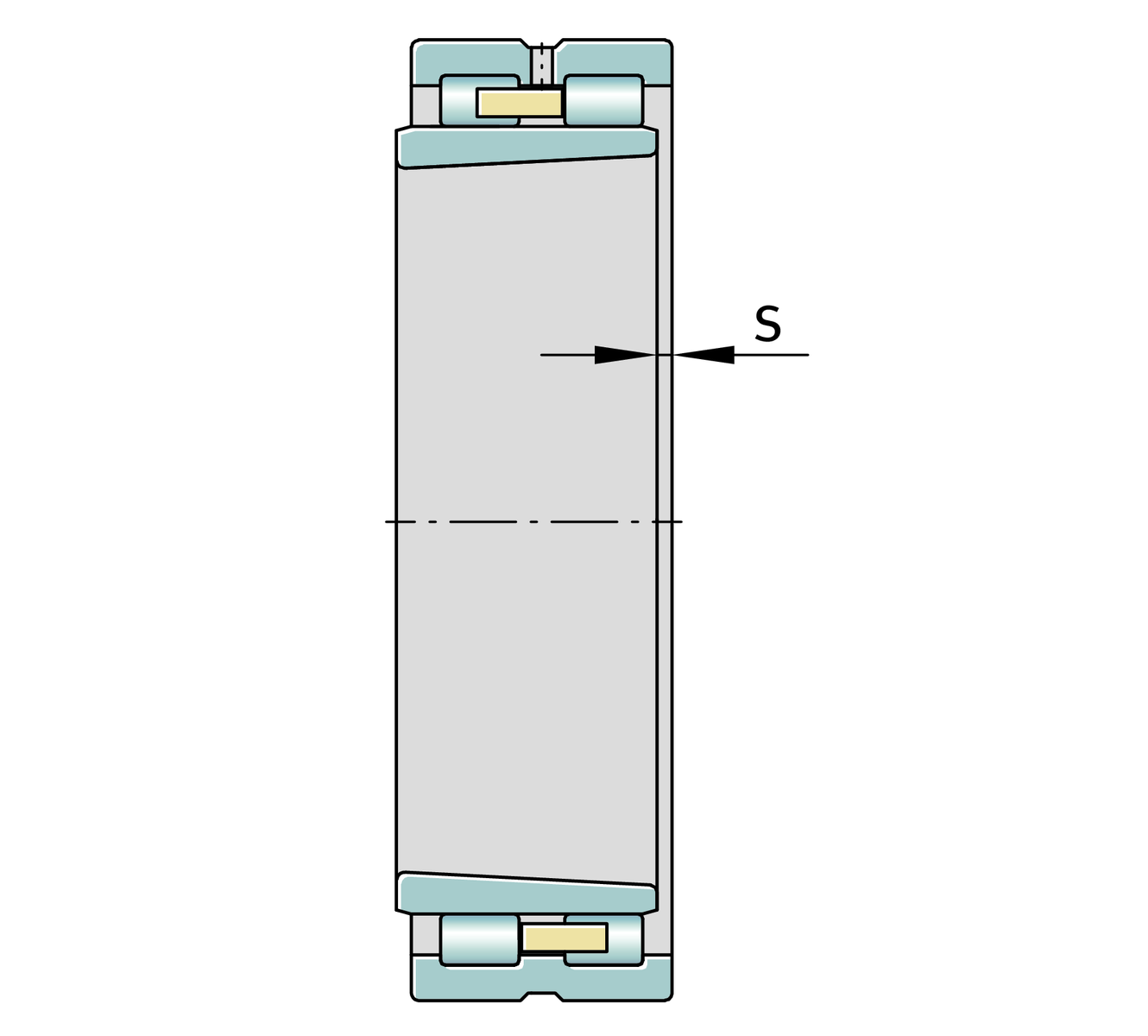

s	Deplasare axială	4,3 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
