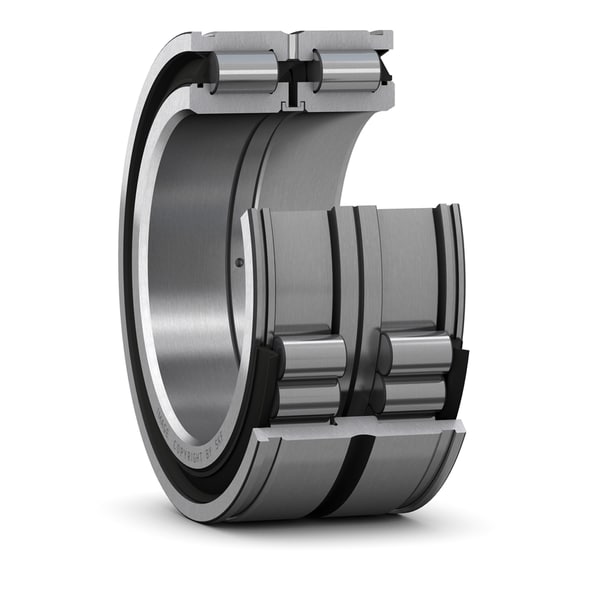

Fotografia produsului are caracter informativ
NNF5014-ADB-2LSV+SKF
Date tehnice produs
NNF 5014 ADB-2LSV - Rulment cu role cilindrice cu două rânduri, complet, design NNF, cu etanșare integrală și caracteristică de relubrifiere
Rulment cu role cilindrice cu două rânduri, design NNF, cu etanșare integrală și caracteristică de relubrifiere. Rulmenții cu role cilindrice cu două rânduri și complement complet încorporează un număr maxim de role și sunt, prin urmare, adecvați pentru sarcini radiale foarte grele în combinație cu viteze moderate. Având trei flanșe pe inelul interior din două piese și o flanșă centrală pe inelul exterior, rulmenții cu design NNF pot localiza axul axial în ambele direcții. Două caneluri pentru inelul de blocare în inelul exterior simplifică montajul și economisesc spațiu axial.
Diametru interior70 mmDiametru interior
Diametru exterior110 mmDiametru exterior
Lățime54 mmLățime
Sarcină dinamică de bază187 kNSarcină dinamică de bază
Sarcină statică de bază285 kNSarcină statică de bază
Turație limită1200 r/minTurație limită
Prezentare produs
| Cod produs | NNF 5014 ADB-2LSV |
|---|---|
| Tip produs | Rulment cu role cilindrice cu două rânduri, design NNF, cu etanșare integrală și caracteristică de relubrifiere |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 70 mm |
| Diametru exterior | Diametru exterior | 110 mm |
| Lățime | Lățime | 54 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 187 kN |
| Sarcină statică de bază | Sarcină statică de bază | 285 kN |
| Turație limită | Turație limită | 1200 r/min |
Proprietăți
| Parte rulment | Parte rulment | Complete bearing |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Nune |
| Număr de rânduri | Număr de rânduri | 2 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Inel elastic groove |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fără |
| Number of flanges, inel exterior | Number of flanges, inel exterior | 1 |
| Number of flanges, inel interior | Number of flanges, inel interior | 2 |
| Flanșă liberă | Flanșă liberă | Nune |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 6.4 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 1.77 kg |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni detaliate
| d | Diametru interior | 70 mm |
| D | Diametru exterior | 110 mm |
| B | Lățime | 54 mm |
| C | Inel exterior width (etanșat bearing) | 53 mm |
| d1 | Diametru umăr inel interior | ≈ 84.5 mm |
| D3 | Inel elastic groove diameter at inel exterior | 107.1 mm |
| C1 | Distanța între două caneluri pentru inel de fixare ale suprafeței exterioare a inelului | 48.2 mm |
| Tolerance for distance C1 | Tolerance for distance C1 | + 0.2 mm |
| C2 | Distance inel exterior side face - snap ring groove (etanșat bearing) | 2.4 mm |
| b | Lățime snap ring groove inel exterior | 4.2 mm |
| b1 | Lățime annular lubrication groove inel exterior | 9.5 mm |
| K | Diametru orificiu de ungere (inel exterior) | 5 mm |
| r | Dimensiune teșitură (etanșat bearing) | min. 1 mm |
| r3,4 | Dimensiune teșitură | min. 0.6 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 75 mm |
| das | Diametru reazem arbore | 82 mm |
| Ca1 | Abutment width applying for SW snap rings (etanșat brg.) | 43 mm |
| Tolerance for abutment Ca (SW snap rings) | Tolerance for abutment Ca (SW snap rings) | – 0.2 mm |
| Ca2 | Abutment width applying for DIN 471 snap rings (etanșat brg.) | 40 mm |
| Tolerance for abutment Ca (DIN 471 snap rings) | Tolerance for abutment Ca (DIN 471 snap rings) | – 0.2 mm |
| ra | Rază de racordare | max. 0.6 mm |
Date de calcul
| C | Sarcină dinamică de bază | 187 kN |
| C0 | Sarcină statică de bază | 285 kN |
| Pu | Limită de sarcină la oboseală | 34.5 kN |
| Turație limită | Turație limită | 1200 r/min |
| kr | Factor de sarcină minimă | 0.4 |
Produse asociate
| Inel elastic Seeger | Inel elastic Seeger | SW 110 |
| Inel elastic in accordance cu DIN 471 | Inel elastic in accordance cu DIN 471 | 110x4 |
