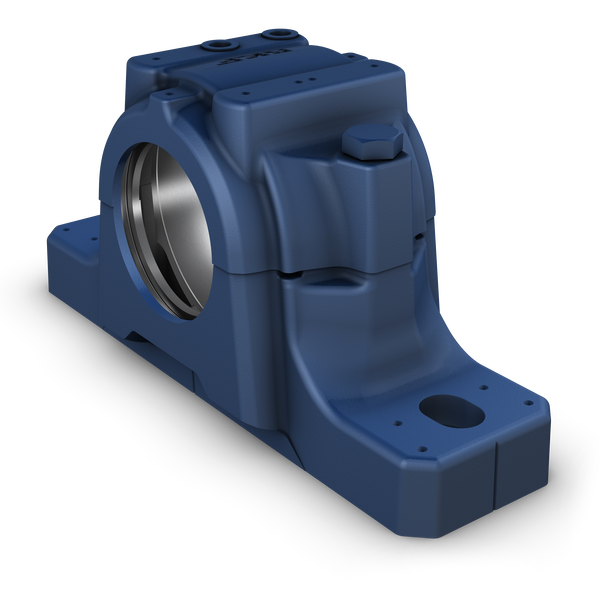

SNL 518-615 - Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele de plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și designuri de etanșare, făcând utilizarea carcaselor personalizate practic inutilă și permițând realizarea unor aranjamente de rulmenți rentabili.
Diametrul locului de montare a rulmentului160 mmDiametrul locului de montare a rulmentului
Lățimea locului de montare a rulmentului65 mmLățimea locului de montare a rulmentului
Înălțimea centrală (bloc de pernă)100 mmÎnălțimea centrală (bloc de pernă)
Distanța centrală între găurile pentru șuruburi290 mmDistanța centrală între găurile pentru șuruburi
Diametrul șurubului de prindere20 mmDiametrul șurubului de prindere
Tipul carcaseiBloc de plummer/pernăTipul carcasei
Prezentare produs
| Cod produs | SNL 518-615 |
|---|---|
| Tip produs | Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametrul locului de montare a rulmentului | Diametrul locului de montare a rulmentului | 160 mm |
| Lățimea locului de montare a rulmentului | Lățimea locului de montare a rulmentului | 65 mm |
| Înălțimea centrală (bloc de pernă) | Înălțimea centrală (bloc de pernă) | 100 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 290 mm |
| Diametrul șurubului de prindere | Diametrul șurubului de prindere | 20 mm |
Proprietăți
| Tipul carcasei | Tipul carcasei | Bloc de plummer/pernă |
| Configurația carcasei | Configurația carcasei | În două piese |
| Aranjament de montare | Aranjament de montare | Prin axă/Capăt de axă |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tipul etanșării carcasei rulmentului | Tipul etanșării carcasei rulmentului | Fără |
| Funcția/posibilitatea de lubrifiere a carcasei | Funcția/posibilitatea de lubrifiere a carcasei | Grăsime |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 13.1 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametrul locului de montare a rulmentului | 160 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățimea locului de montare a rulmentului | 65 mm |
| H1 | Înălțimea centrală a locului de montare a rulmentului | 100 mm |
| Db | Diametrul orificiului | 102.5 mm |
| A | Lățimea totală | 143 mm |
| A1 | Lățimea piciorului | 100 mm |
| G1 | Filetul orificiilor de relubrifiere | 1/8-27 NPSF |
| H | Înălțimea totală | 192 mm |
| H2 | Înălțimea piciorului | 35 mm |
| L | lungimea totală | 345 mm |
| J | Distanța între șuruburile de prindere | 290 mm |
| N | Lungimea orificiului pentru șuruburi de prindere | 28 mm |
| N1 | Lățimea orificiului pentru șuruburi de prindere | 22 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 113 mm |
| A4 | Lățimea canelurii de etanșare | 5 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 9 mm |
| A6 | Lățimea la diametrul orificiului | 13 mm |
| Dc | Diametrul canelurii de etanșare | 111 mm |
| J6 | Distanța între pini de ghidare | 317 mm |
| J7 | Offset axial al pinilor de ghidare | 35 mm |
| N4 | Diametrul pinilor de ghidare | max. 8 mm |
Date de calcul
| P0° | Încărcătura de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 430 kN |
| P55° | Încărcătura de rupere la un unghi de încărcare de 55° | 550 kN |
| P90° | Încărcătura de rupere la un unghi de încărcare de 90° | 340 kN |
| P120° | Încărcătura de rupere la un unghi de încărcare de 120° | 250 kN |
| P150° | Încărcătura de rupere la un unghi de încărcare de 150° | 215 kN |
| P180° | Încărcătura de rupere la un unghi de încărcare de 180° | 275 kN |
| Pa | Încărcătura de rupere, axială | 180 kN |
| Q120° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 400 kN |
| Q150° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 230 kN |
| Q180° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 200 kN |
Materiale
| Materialul carcasei | Materialul carcasei | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametrul recomandat al șuruburilor de prindere | 20 mm |
| Momentul de strângere recomandat pentru șuruburile de prindere | Momentul de strângere recomandat pentru șuruburile de prindere | 385 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M16x90 |
| Momentul de strângere pentru șuruburile de cap | Momentul de strângere pentru șuruburile de cap | 150 N·m N·m |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 260 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 430 g g |
Produse incluse
| Fiting de grăsime | Fiting de grăsime | AH 1/8-27 PTF |
