PHE50-XL+INA
Date tehnice INA/Schaeffler

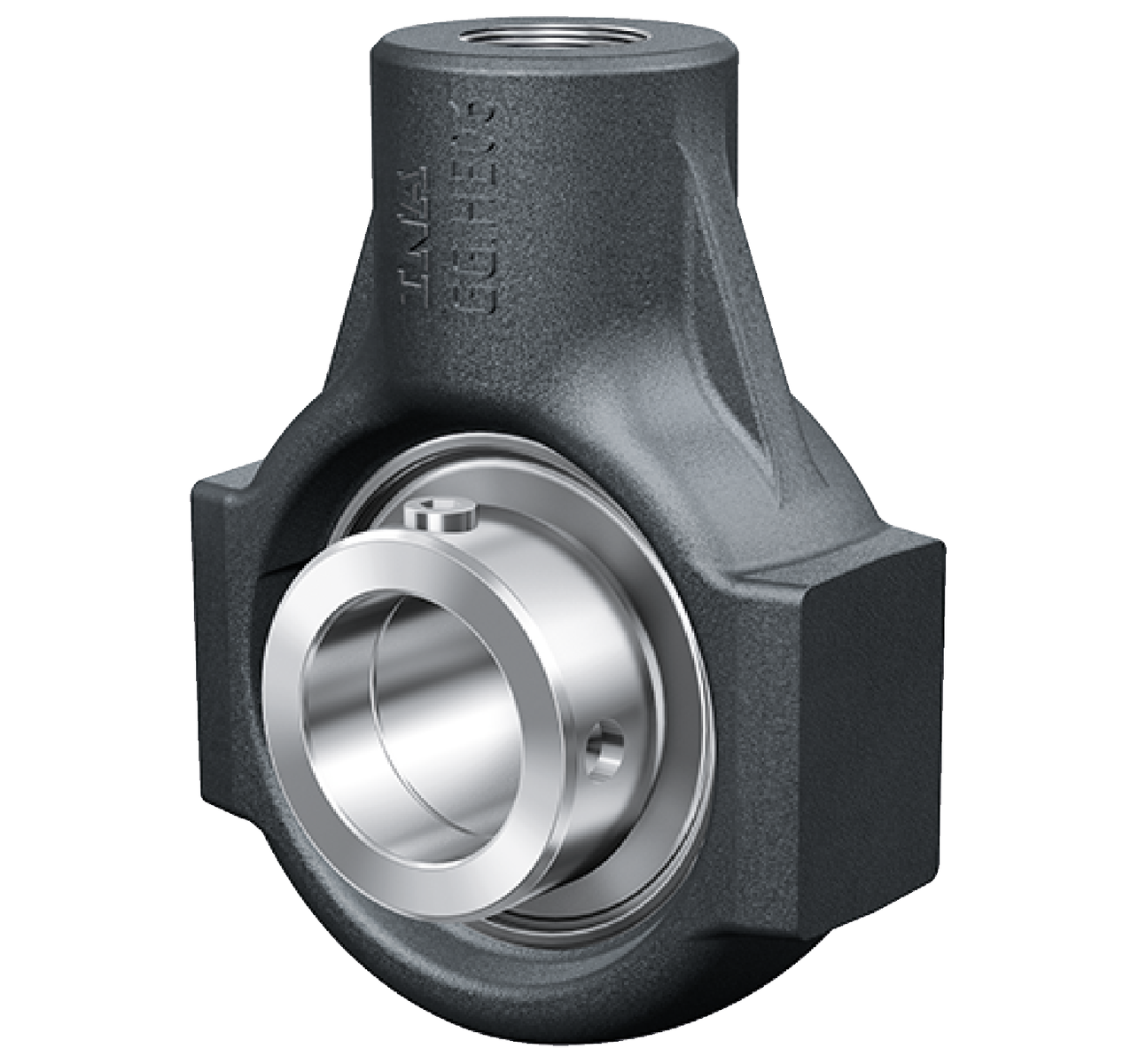

PHE50-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PHE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d50 mmDiametru interior
Prezentare produs
| Cod produs | PHE50-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0008408660000 |
| Tip de bază | PHE50 |
| Cod BearingX | PHE50-XL |
| Masa | 1.86 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

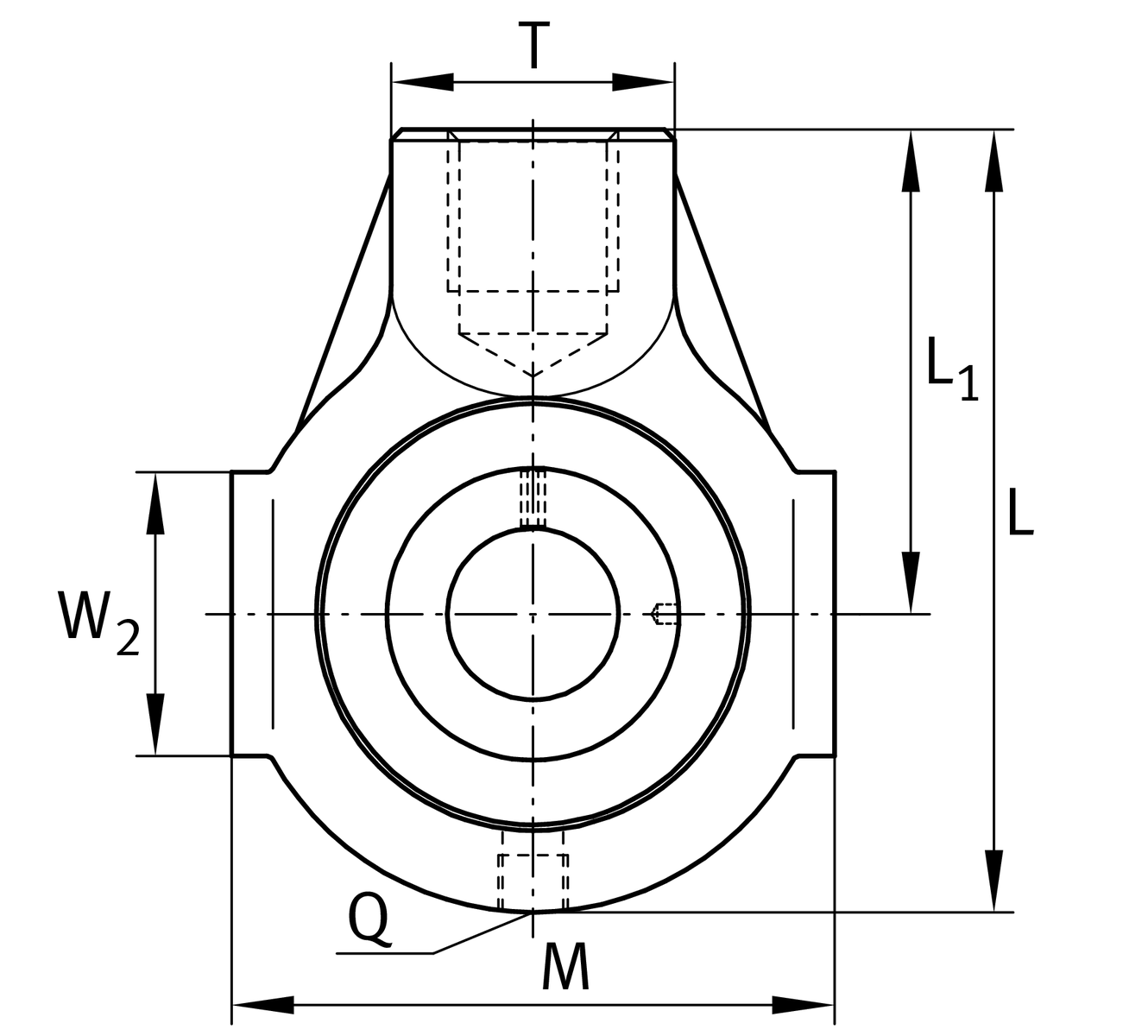

Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| L | Lungime totală | 145 mm |
| M | Lățime totală carcasă | 110 mm |
| A 2 | Lățime carcasă | 40 mm |
| ≈m | Masă | 1,86 kg |

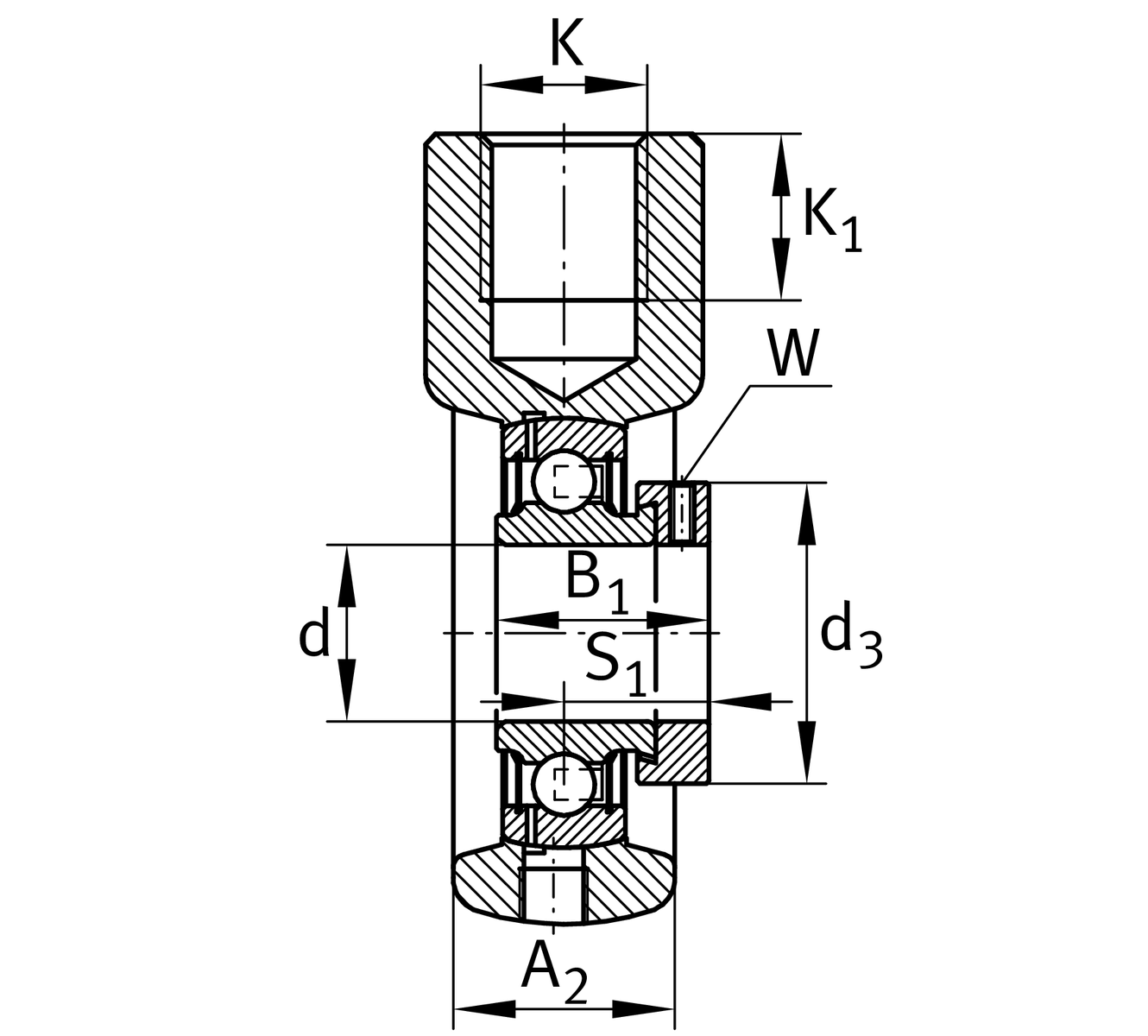

Dimensiuni de montaj
| K | Alezaj filetat de fixare | M24 |
| K 1 | Adâncime filet | 24 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 90 mm |
| T | Înălțime carcasă pe partea de fixare | 40 mm |
| W 2 | Lungime suprafață de ghidare | 46 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | HE10 | |
| Denumire rulment | GRAE50-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
