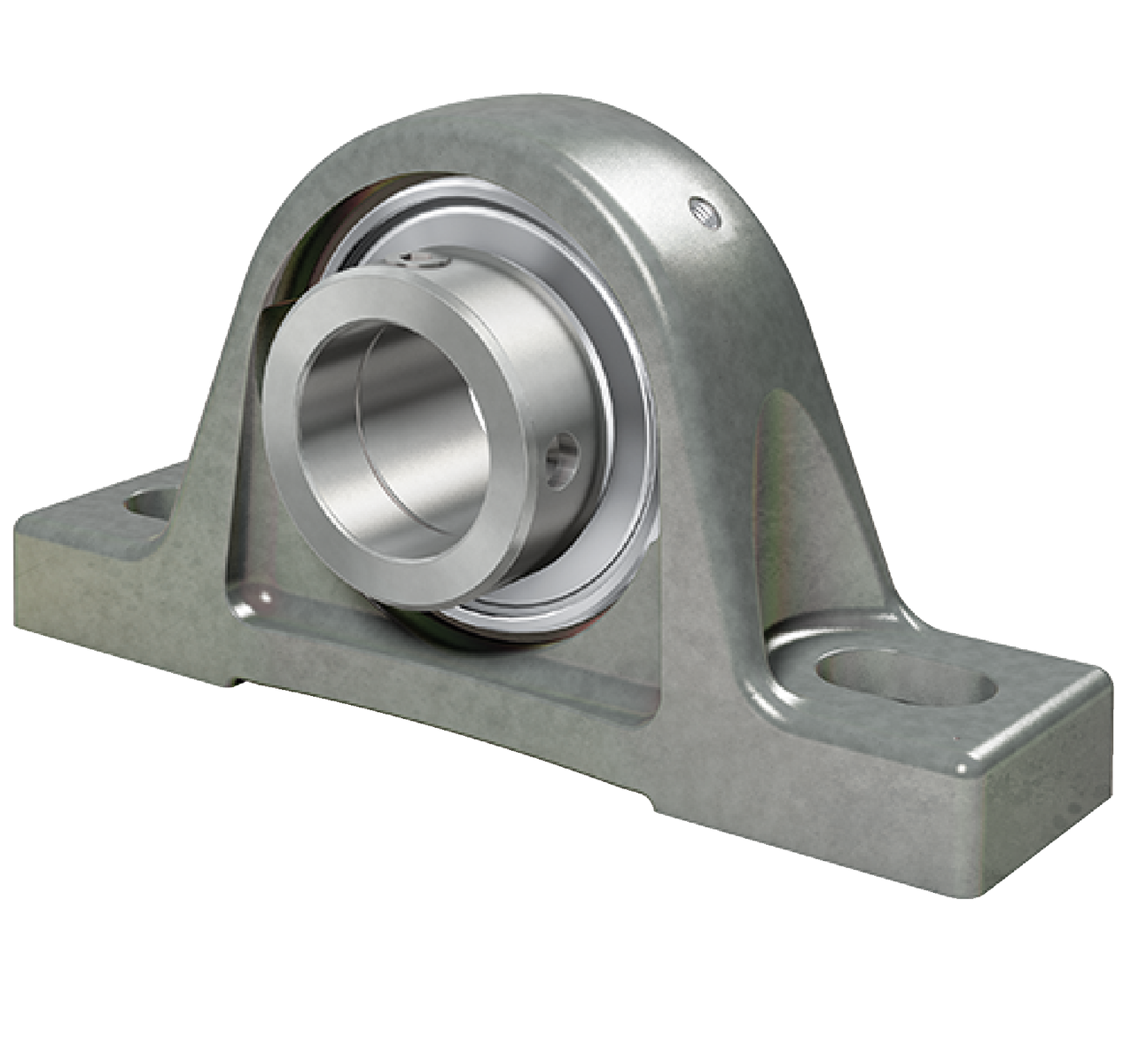

Fotografia produsului are caracter informativ
RASE35-XL-N-FA125+INA
Date tehnice INA/Schaeffler
RASE35-XL-N-FA125 - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal RASE..-FA125, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări R, cu anti-corrosion protection
d35 mmDiametru interior
Prezentare produs
| Cod produs | RASE35-XL-N-FA125 |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0947165280000 |
| Tip de bază | RASE35 |
| Cod BearingX | RASE35-XL-N-FA125 |
| Masa | 1.689 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Instrucțiune de fabricație | FA125 | Unit cu Corrotect coating, corrosion-resistant |
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| L | Lungime totală | 163 mm |
| H 2 | Înălțime | 93 mm |
| ≈m | Masă | 1,689 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 126 mm |
| N | Lățime (slot) | 14 mm |
| N 1 | Length (slot) | 21 mm |
Dimensiuni detaliate
| H | Distanță ax arbore | 47,6 mm |
| A | Lățime (base) | 45 mm |
| A 1 | Lățime (head) | 27 mm |
| H 1 | Înălțime (base) | 19 mm |
| B 1 | Lățime totală colier de blocare | 51,3 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 32,5 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE07-FA125 | |
| Denumire rulment | GE35-XL-KRR-B-FA125 | |
| Protecting cap | KASK07 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
