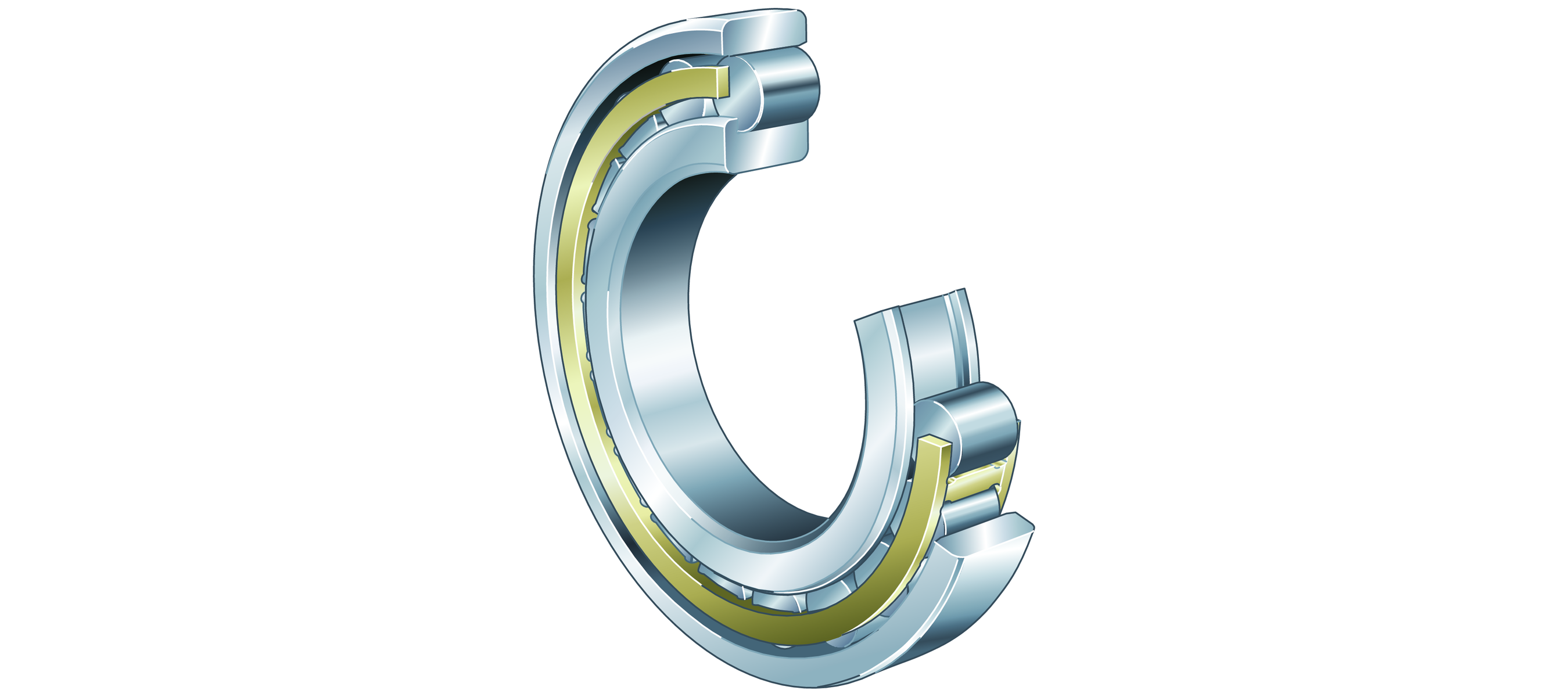

Fotografia produsului are caracter informativ
N238-E-M1+FAG
Date tehnice FAG/Schaeffler
N238-E-M1 - Rulment cu role cilindrice
Rulment cu role cilindrice N2..-M1, cu colivie, pe un singur rând, rulment liber, fără borduri pe inelul exterior, 2 borduri pe inelul interior, type N2

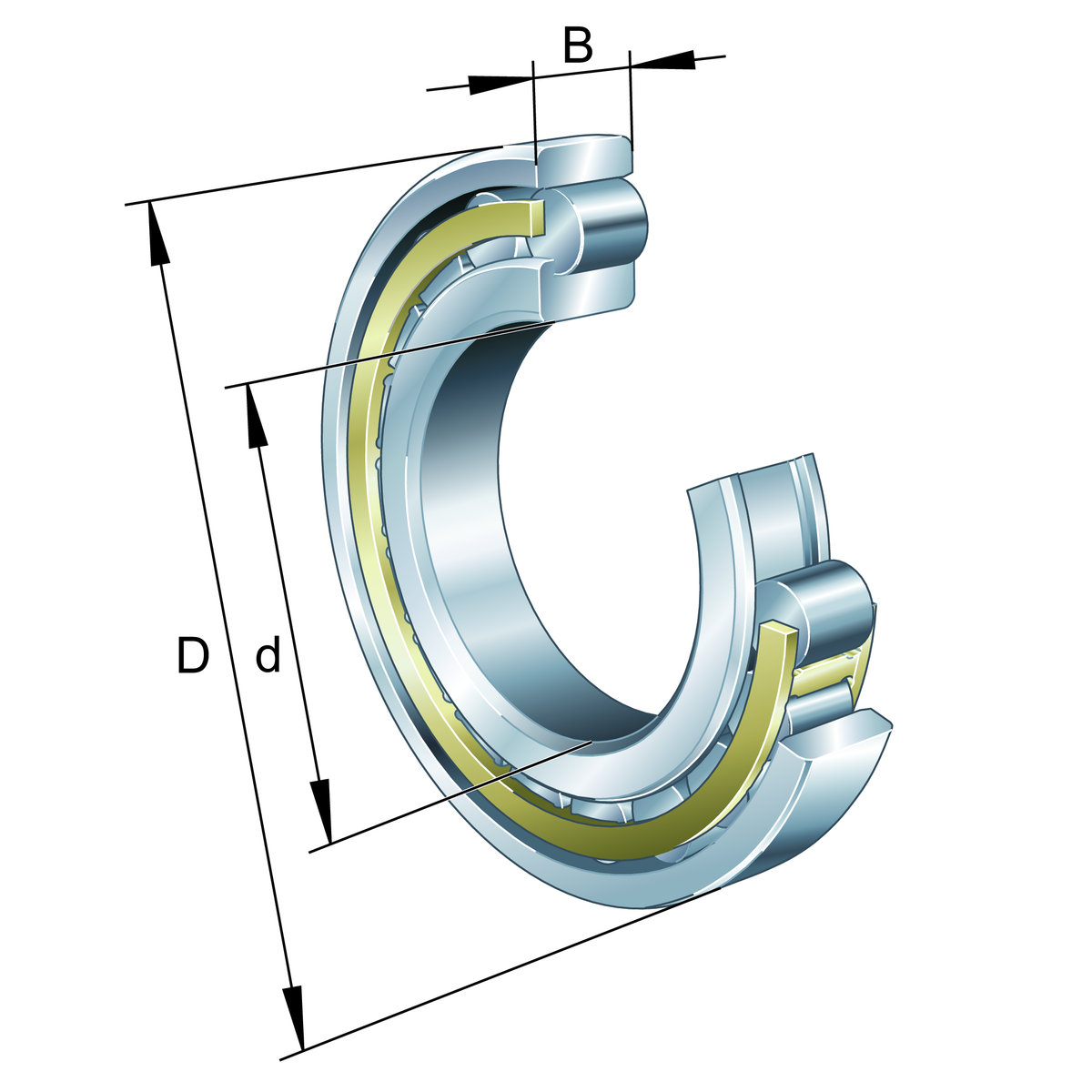

d190 mmDiametru interior
D340 mmDiametru exterior
B55 mmLățime
C r680.000 NSarcină dinamică de bază, radială
C 0r930.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Rulment marePrezentare produs
| Cod produs | N238-E-M1 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0192181500000 |
| Tip de bază | N238 |
| Cod BearingX | N238-E-M1 |
| Masa | 22.5 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | M1 | Colivie din alamă din două piese, ghidată pe role |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Change mark | E | Execuție cu capacitate mărită |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 190 mm |
| D | Diametru exterior | 340 mm |
| B | Lățime | 55 mm |
| C r | Sarcină dinamică de bază, radială | 680.000 N |
| C 0r | Sarcină statică de bază, radială | 930.000 N |
| C ur | Limită de sarcină la oboseală, radială | 112.000 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 2.600 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 3.050 1/min |
| ≈m | Masă | 22,5 kg |
Dimensiuni de montaj
| d a | Diametru umăr arbore | 207 mm |
| D a | Diametru umăr carcasă | 323 mm |
| r a1 max | Rază maximă a degajării | 3 mm |
Dimensiuni detaliate
| r 1 min | Dimensiune minimă a teșiturii | 4 mm |
| s 1 | Deplasare axială | 4,7 mm |
| E | Diametru cale de rulare inel exterior | 306 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
