RUSV42126-KS+INA
Date tehnice INA/Schaeffler

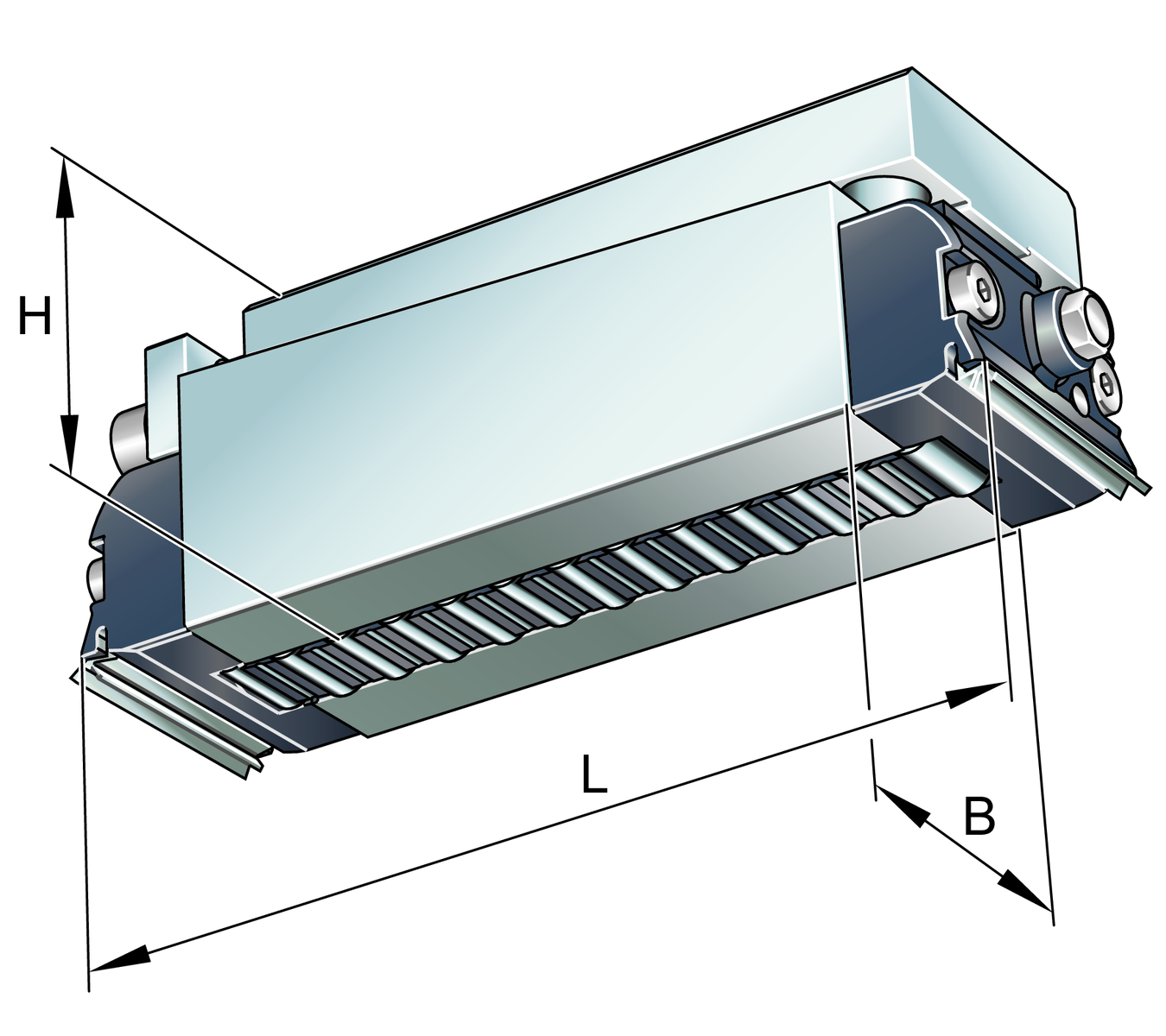

RUSV42126-KS - Linear recirculating roller bearing unit
Linear roller bearings, cu spacer elements, cu integrated adjusting gib, RUSV..-KS
B40 mmLățime
d3 mm
Prezentare produs
| Cod produs | RUSV42126-KS |
|---|---|
| Tip produs | Linear recirculating roller bearing unit |
| Marcă | INA |
| Număr material Schaeffler | 0010039680000 |
| Tip de bază | RUSV42126 |
| Masa | 1.33 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 42126 | |
| Suffix code | KS | Cu end face lubrication connectors |

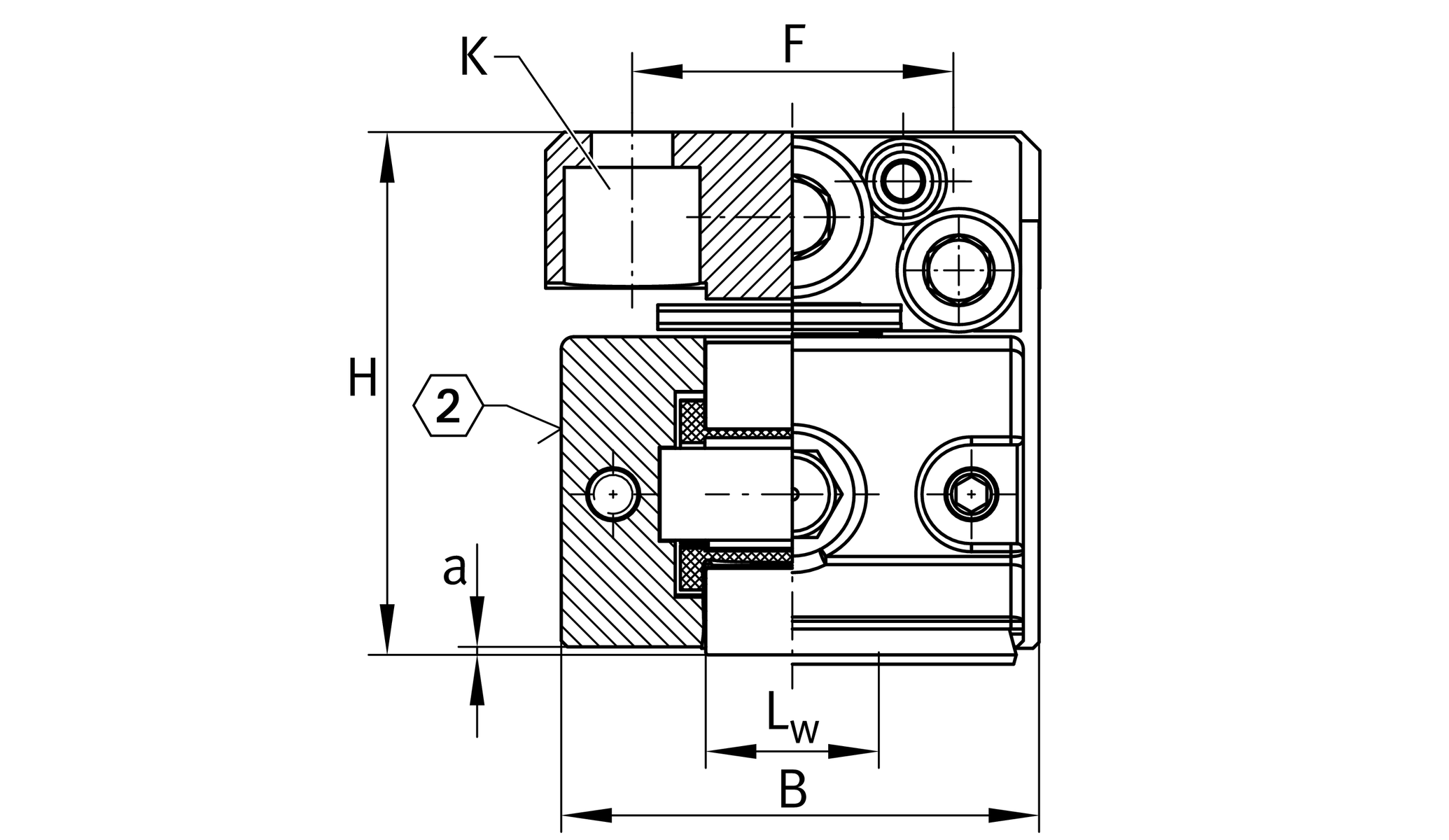

Dimensiuni principale și date de performanță
| L | Lungime totală | 138 mm |
| B | Lățime | 40 mm |
| H | Înălțime | 42 mm |
| C | Capacitate dinamică de sarcină de bază | 122.000 N |
| C 0 | Capacitate statică de sarcină de bază | 209.000 N |
| ≈m | Masă | 1,33 kg |

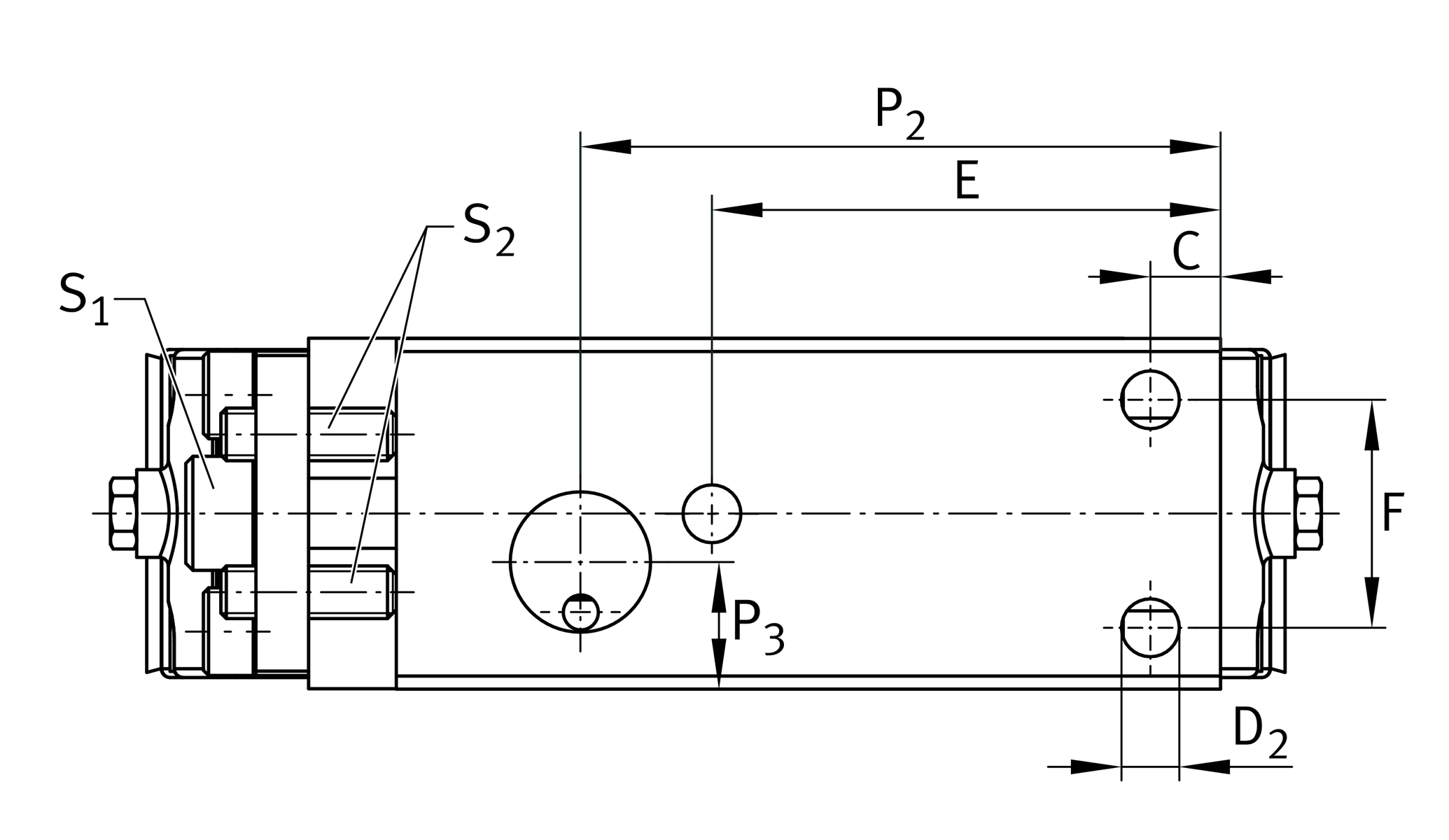

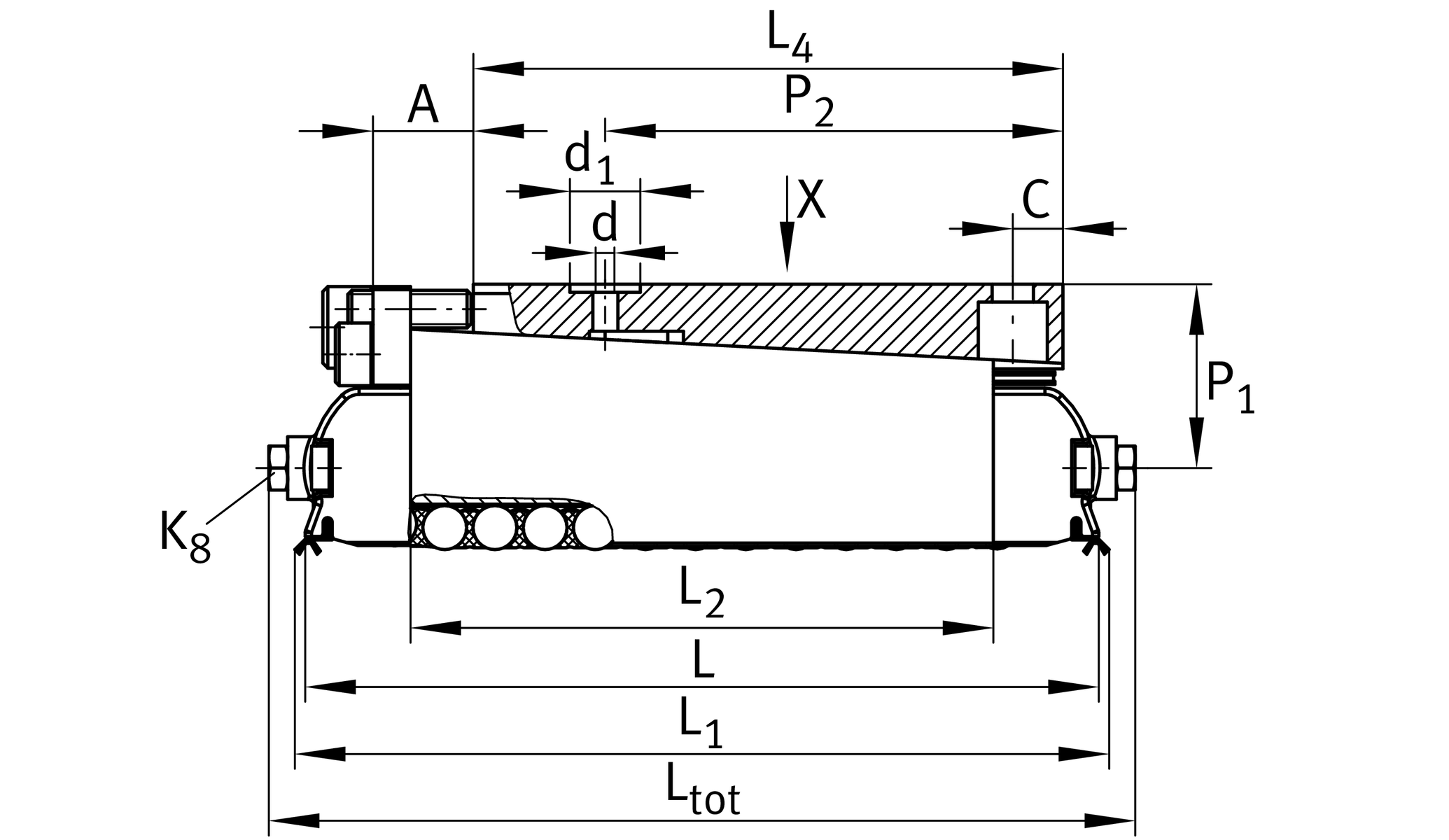

Dimensiuni de montaj
| L | 126 mm | |
| L 1 | 132 mm | |
| L 3 | 92,4 mm | |
| L 4 | 94 mm | |
| a | 0,3 mm | |
| L W | 14 mm | |
| C | 8 mm | |
| E | Dimensiune de montaj | 58 mm |
| F | 26 mm | |

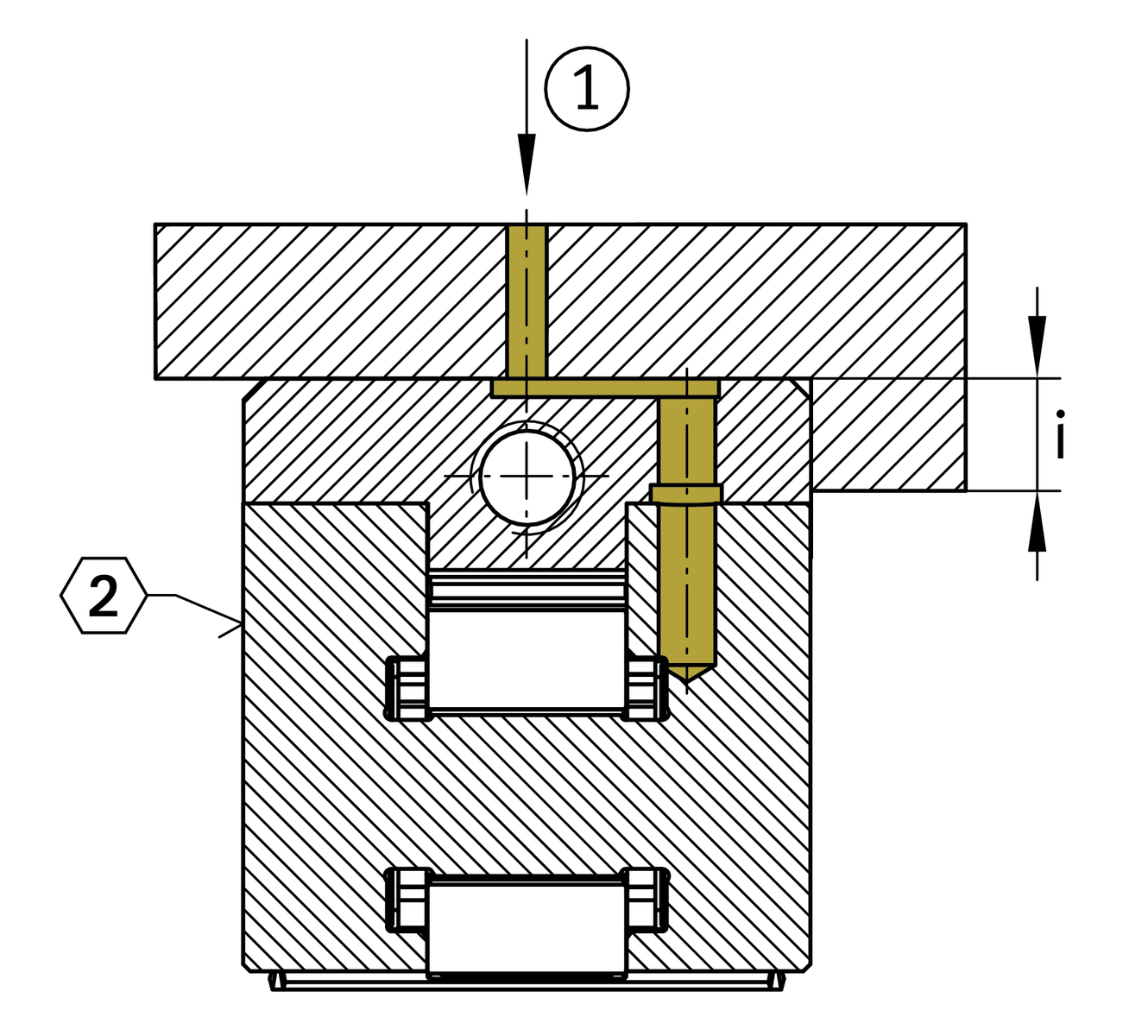

| i | Dimensiune de montaj | 6 mm |
| P 1 | 29,5 mm | |
| d 1 | 16 mm | |
| P 2 | 73 mm | |
| P 3 | 14,5 mm | |
| d | 3 mm | |
| K | Racord lubrifiere DIN 3405-A | M6 |
| S 1 | Hexagon socket adjusting screw | 6 mm |
| S 2 | Hexagon socket counter forcing screw | 3 mm |
| K | Dimensiune filet k DIN | M6 |
| K M A | Cuplu de strângere șuruburi de fixare | 17 Nm |
| D 2 | 6,6 mm | |
| A max | Screw stroke A | 10 mm |
| Delta h max | Adjustment maximum | 0,52 mm |
| Adjustment screw revolution | 0,05 mm |
Related products
| Suitable Guide Rails | UG9741, UGN9741-A, UZ9741, UZN9741-A, UFK4710, UFB6412 |
