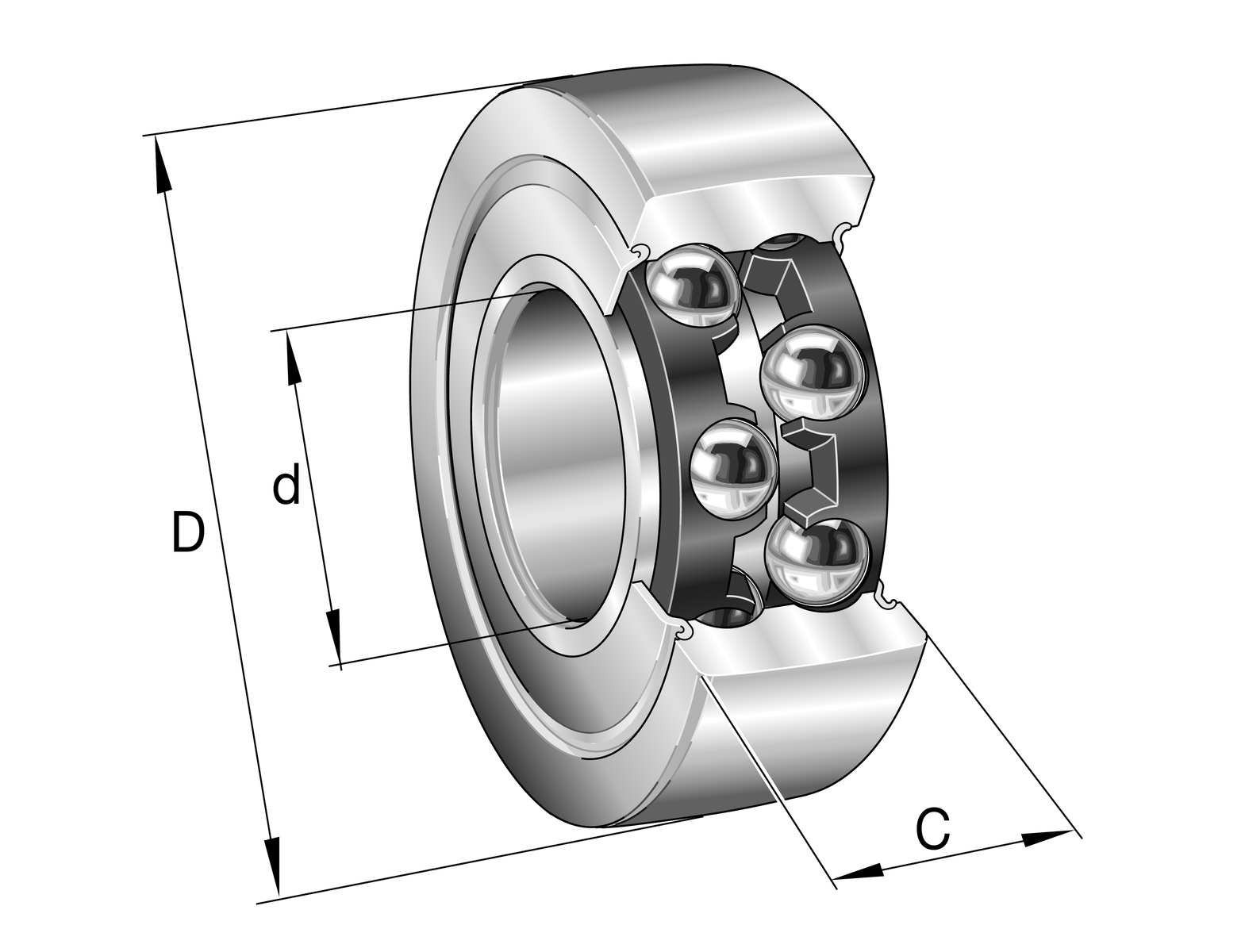

Fotografia produsului are caracter informativ
LR5004-2RS+INA
Date tehnice INA/Schaeffler
LR5004-2RS - Rolă de ghidare cu jug
Role de ghidare cu jug LR50..-2RS/2RSR, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, etanșare cu buză pe ambele părți, cu efect de etanșare axială/cu efect de etanșare radială
D47 mmDiametru exterior
d20 mmDiametru interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | LR5004-2RS |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0008996740000 |
| Tip de bază | LR5004 |
| Masă | 0.12 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | 2RS | Etanșare cu buză pe ambele părți, cu axial sealing action |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | IR | Prin orificiul de ungere al inelului interior |

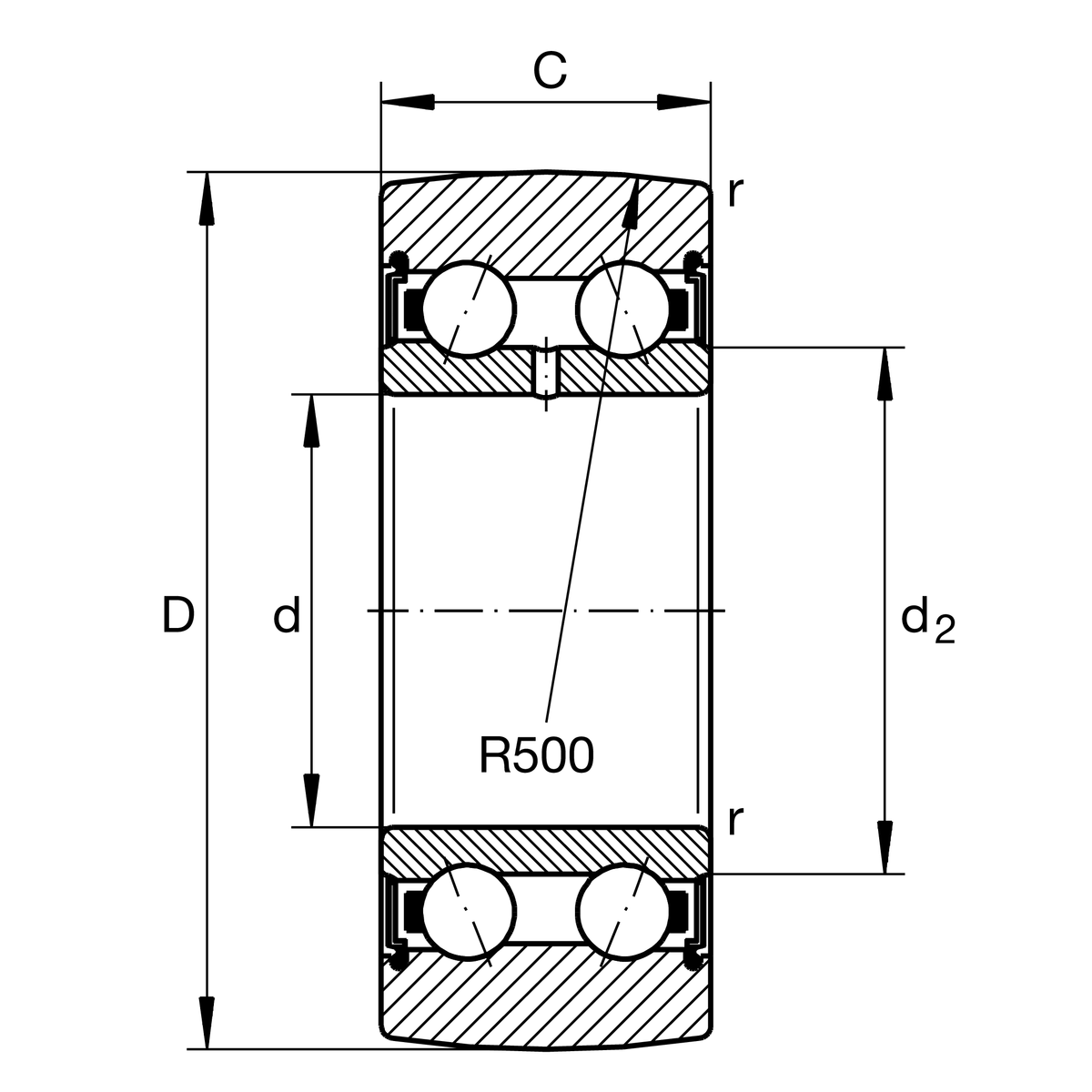

Dimensiuni principale și date de performanță
| D | Diametru exterior | 47 mm |
| d | Diametru interior | 20 mm |
| C | Înălțime | 16 mm |
| C r w | Sarcină dinamică efectivă de bază, radial | 11.700 N |
| C 0r w | Sarcină statică efectivă de bază, radial | 7.900 N |
| C ur w | Sarcină limită efectivă la oboseală, radial | 415 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 5.500 1/min |
| F r per | Sarcină dinamică admisă, radial | 7.900 N |
| ≈m | Masă | 0,12 kg |
Dimensiuni detaliate
| d 2 | Diametru șaibă axială | 25,2 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
