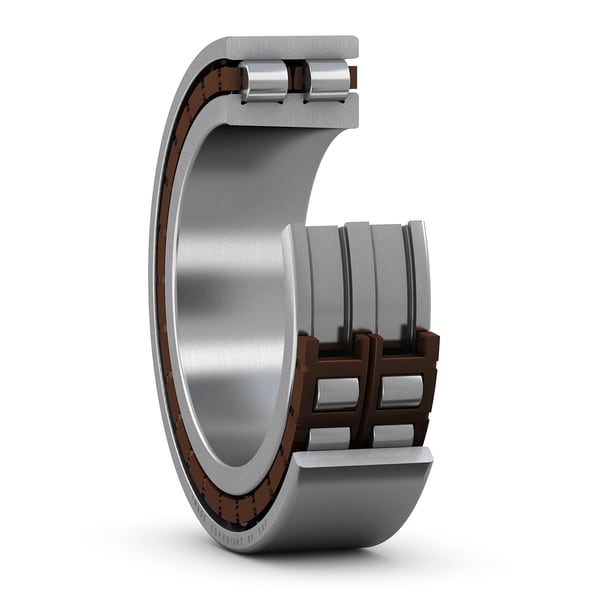

Fotografia produsului are caracter informativ
NN3010-KTN/SP+SKF
Date tehnice produs
NN 3010 KTN/SP - Rulment cu role cilindrice cu precizie superioară, cu două rânduri și gaura conică
Rulment cu role cilindrice cu precizie superioară, cu două rânduri și gaura conică. Rulmenții cu role cilindrice cu precizie superioară din seria NN 30 oferă un echilibru unic între capacitatea de încărcare, rigiditate și viteză. Având trei flanșe pe inelul interior și fără flanșe pe inelul exterior, rulmenții pot acomoda deplasarea axială în ambele direcții. Designul separabil simplifică montarea și demontarea, în special atunci când condițiile de încărcare necesită ca ambele inele să aibă o potrivire de interferență. Gaura conică permite ajustarea precisă a jocului sau a preîncărcării în timpul montării.
Diametru gaura50 mmDiametru gaura
Diametru exterior80 mmDiametru exterior
Lățime23 mmLățime
d50 mm mmDiametru gaura
D80 mm mmDiametru exterior
B23 mm mmLățime
Prezentare generală a produsului
| Cod produs | NN 3010 KTN/SP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu precizie superioară, cu două rânduri și gaura conică |
| Marcă | SKF |
Dimensiuni
| Diametru gaura | Diametru gaura | 50 mm |
| Diametru exterior | Diametru exterior | 80 mm |
| Lățime | Lățime | 23 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 52.8 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 73.5 kN |
| Viteză maximă pentru lubrifiere cu grasime | Viteză maximă pentru lubrifiere cu grasime | 11000 r/min |
| Viteză maximă pentru lubrifiere cu ulei-aer | Viteză maximă pentru lubrifiere cu ulei-aer | 13000 r/min |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Numărul de rânduri | Numărul de rânduri | 2 |
| Tip gaura | Tip gaura | Conică 1:12 |
| Cage | Cage | Non-metalic |
| Design | Design | NN |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 0 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 3 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | C1 |
| Clasă de toleranță | Clasă de toleranță | Clasa SP (SP) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 1.4 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.383 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru gaura | 50 mm mm |
| D | Diametru exterior | 80 mm mm |
| B | Lățime | 23 mm mm |
| d1 | Diametru umăr inel interior (design NN) | 61.3 mm mm |
| E | Diametru căii de rulare inel exterior (design NN) | 72.5 mm mm |
| r1,2 | Dimensiunea fazei inel exterior | min. 1 mm mm |
| r3,4 | Dimensiunea fazei inel interior (rulment cu gaura conică) | min. 0.6 mm mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt (toate) | max. 1.5 mm mm |
Dimensiuni de sprijin
| da | Diametru sprijin arbore | min. 55 mm mm |
| Da | Diametru sprijin carcasă | min. 74 mm mm |
| Da | Diametru sprijin carcasă | max. 75 mm mm |
| ra | Raza de filare | max. 1 mm mm |
| dn | Poziția duzei de ulei (nu pentru variantele cu cage TNHA) | 71.3 mm mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 52.8 kN kN |
| C0 | Capacitate de încărcare statică de bază | 73.5 kN kN |
| Pu | Limita de încărcare la oboseală | 8.5 kN kN |
| Viteză maximă pentru lubrifiere cu grasime | Viteză maximă pentru lubrifiere cu grasime | 11000 r/min r/min |
| Viteză maximă pentru lubrifiere cu ulei-aer | Viteză maximă pentru lubrifiere cu ulei-aer | 13000 r/min r/min |
| Gref | Cantitate de grasime de referință | 2.7 cm³ cm³ |
| Rigiditate radială statică (valoare orientativă) | Rigiditate radială statică (valoare orientativă) | 1040 N/µm N/µm |
