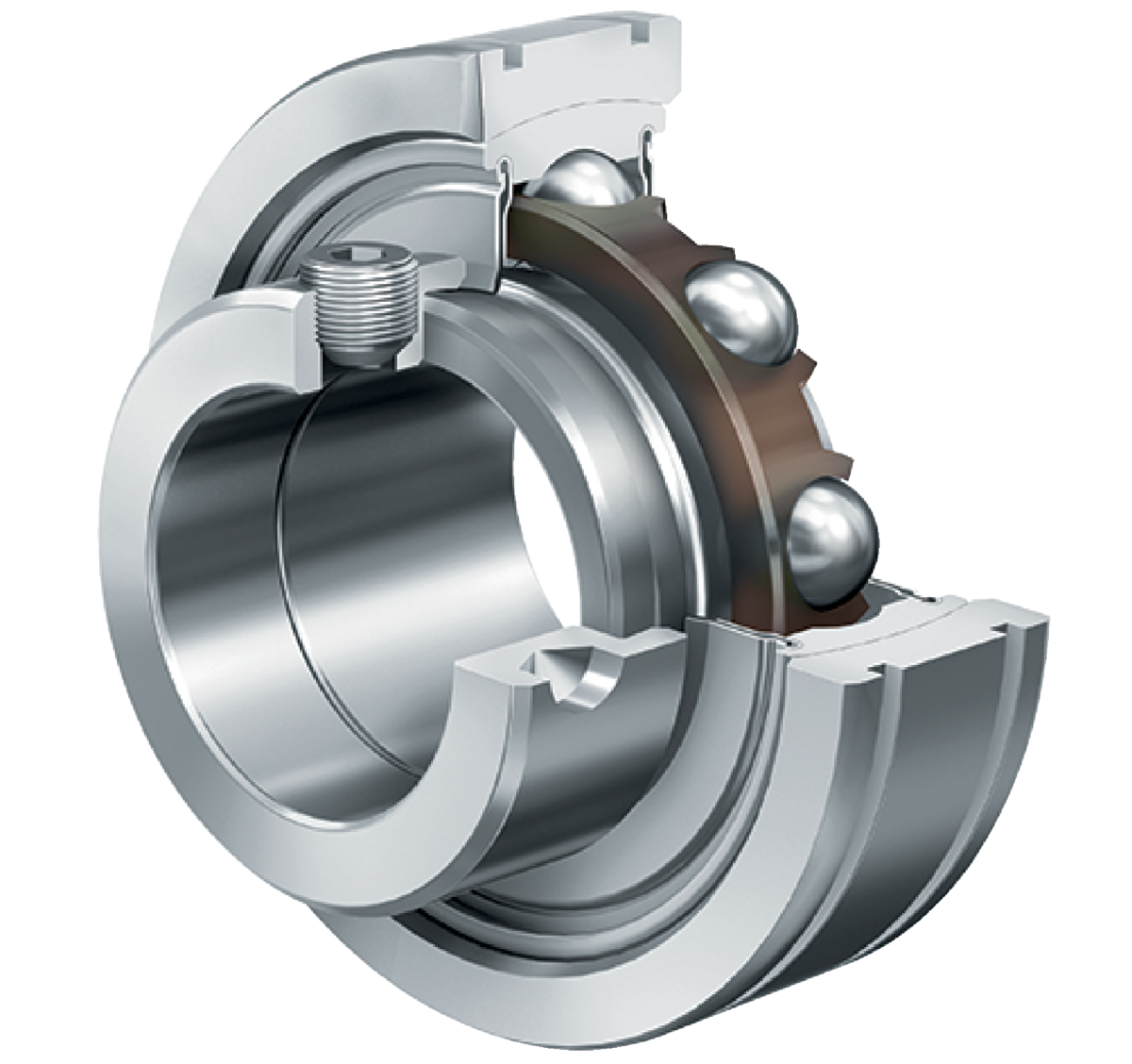

Fotografia produsului are caracter informativ
PE30-XL+INA
Date tehnice INA/Schaeffler
PE30-XL - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile PE, inel exterior cilindric, cu steel aligning ring, fixare cu colier excentric de blocare, etanșări P pe ambele părți
d30 mmDiametru interior
D72 mmDiametru exterior
C r19.500 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | PE30-XL |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009493530000 |
| Tip de bază | PE30 |
| Cod BearingX | PE30-XL |
| Masă | 0.49 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 72 mm |
| U | Lățime | 37,2 mm |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| ≈m | Masă | 0,49 kg |

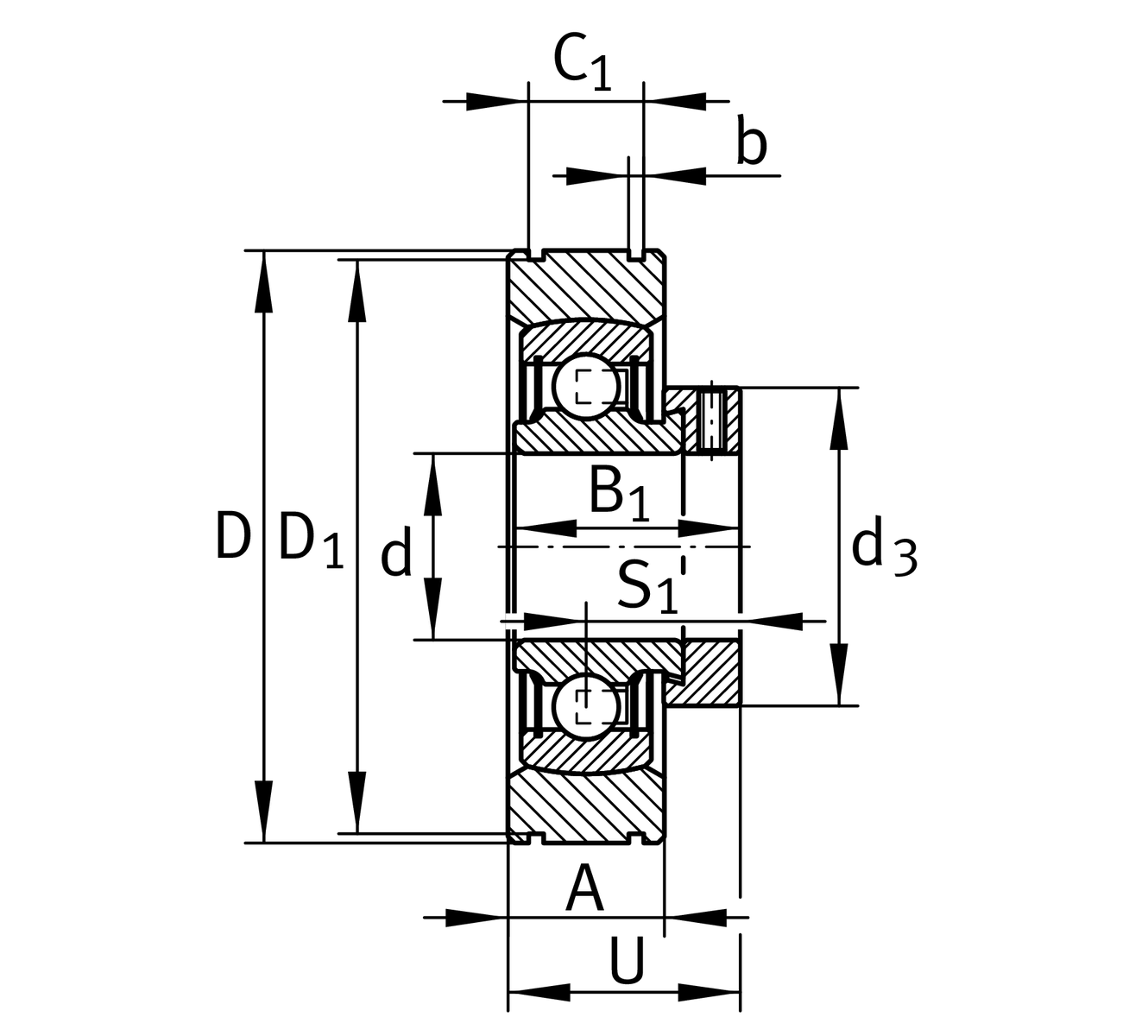

Dimensiuni detaliate
| A | Lățime inel exterior | 21 mm |
| C 1 | Distanță între canalele inelului | 14,4 mm |
| Toleranță superioară distanță canal inel | 0,2 mm | |
| b | Lățime canal de reținere | 1,9 mm |
| Nut width upper tolerance | 0,3 mm | |
| D 1 | Diametru canal | 68,8 mm |
| Nut diameter lower tolerance | -0,5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
Informații suplimentare
| Denumire rulment | RAE30-XL-NPP-B |
