QJ313-XL-MPA-C3+FAG

Date tehnice FAG/Schaeffler

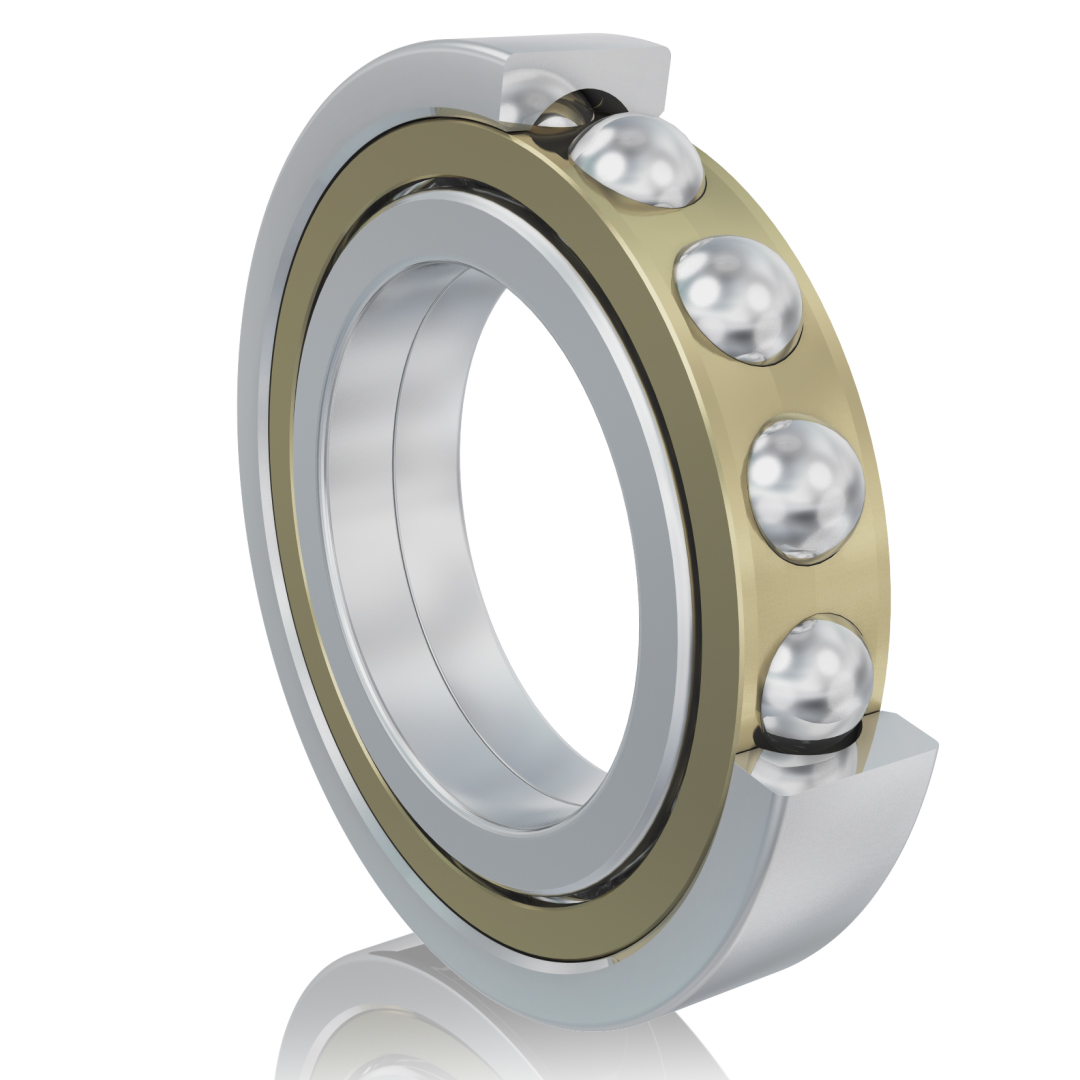

QJ313-XL-MPA-C3 - Rulment cu contact în patru puncte

Rulment cu contact în patru puncte QJ3..-XL-MPA, X-life, colivie masivă din alamă

d65 mmDiametru interior

D140 mmDiametru exterior

B33 mmLățime

C r171.000 NSarcină dinamică de bază, radială

C 0r145.000 NSarcină statică de bază, radială

n G9.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Cod produs	QJ313-XL-MPA-C3
Tip produs	Rulment cu contact în patru puncte
Marcă	FAG
Număr material Schaeffler	0167425750030
Tip de bază	QJ313
Cod BearingX	QJ313-XL-MPA-C3
Masa	2.59 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Clasă de toleranță	PN	Normal (ISO 492:2023)
Colivie	MPA	Colivie masivă din alamă, inel exterior guided
Stabilizare dimensională / termică	S0	Inele stabilizate dimensional până la 150 °C
Joc axial intern	C3	Group 3 (C3), bigger than CN

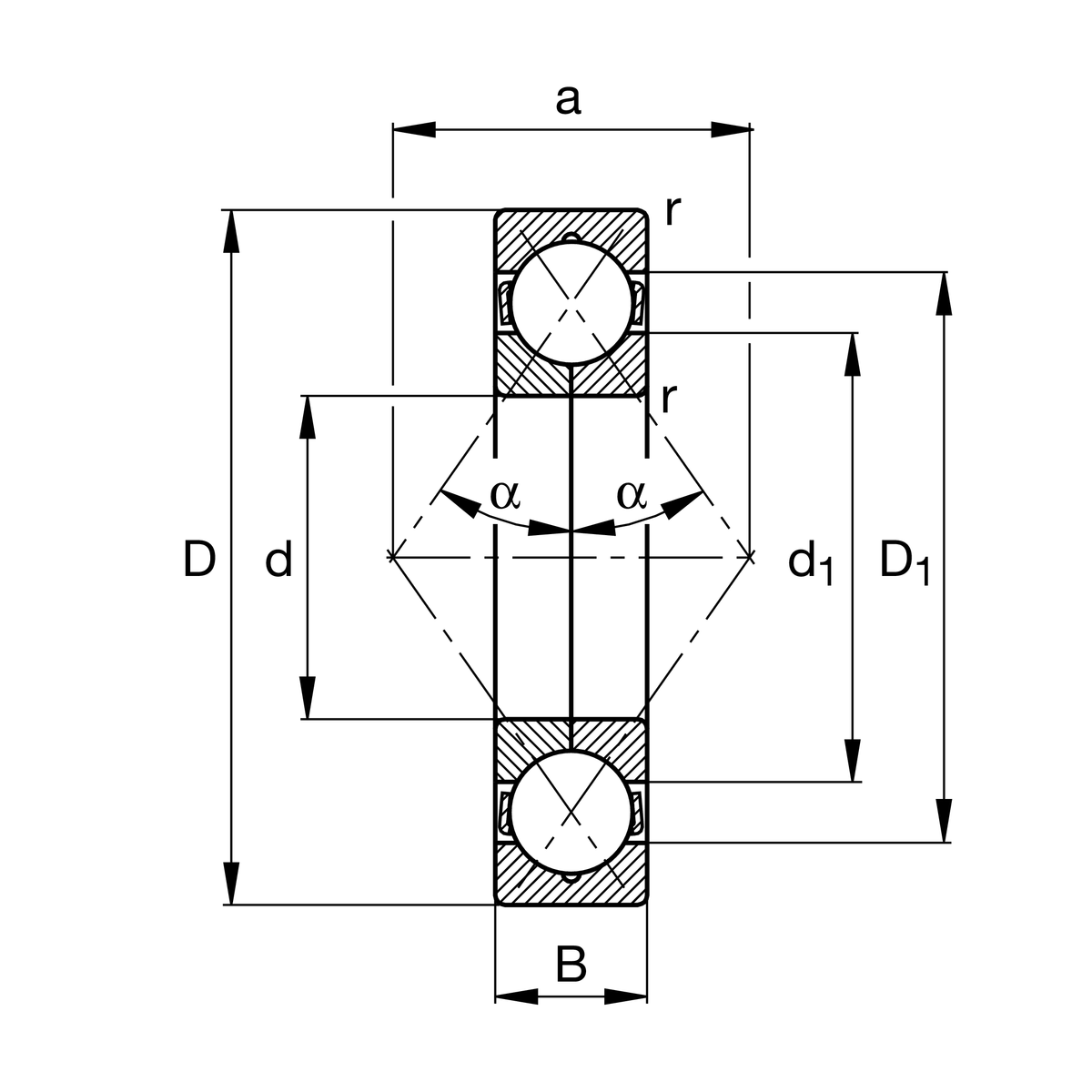

d	Diametru interior	65 mm
D	Diametru exterior	140 mm
B	Lățime	33 mm
C r	Sarcină dinamică de bază, radială	171.000 N
C 0r	Sarcină statică de bază, radială	145.000 N
C ur	Limită de sarcină la oboseală, radială	10.800 N
n G	Turație limită	9.600 1/min
n ϑr	Turație de referință	4.450 1/min
≈m	Masă	2,59 kg

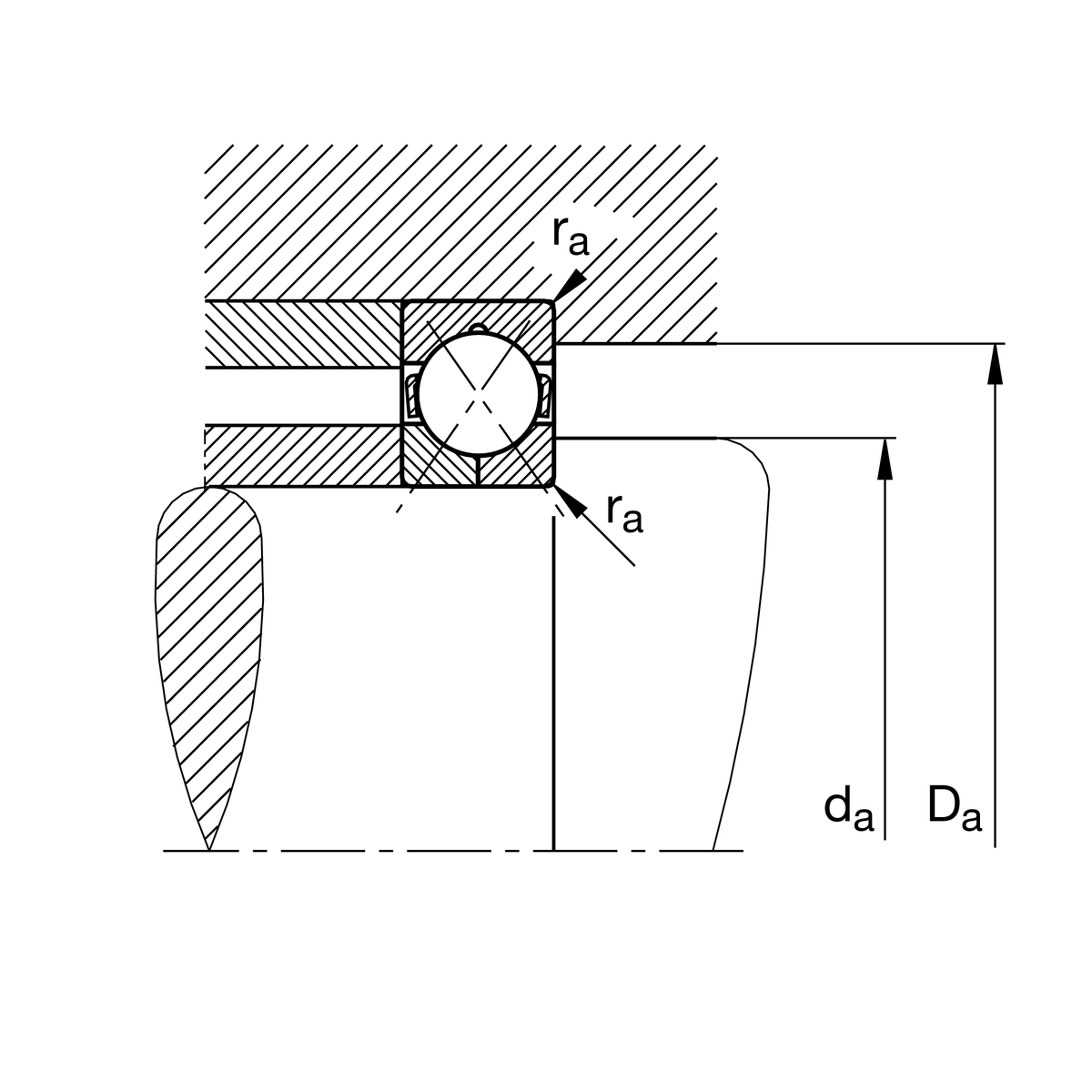

d a min	Diametru minim al umărului arborelui	77 mm
D a max	Diametru maxim al umărului carcasei	128 mm
r a max	Rază maximă de racordare	2,1 mm

r min	Dimensiune minimă a teșiturii	2,1 mm
D 1	Diametru umăr inel exterior	114,4 mm
d 1	Diametru umăr inel interior	90,96 mm
a	Distanța dintre vârfurile conurilor de presiune	71,8 mm
α	Unghi de contact	35 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
