RAT35-XL+INA
Date tehnice INA/Schaeffler
RAT35-XL - Unitate de lagăr cu flanșă
Unități de lagăr RAT, unități de lagăr cu flanșă în două șuruburi, tablă de oțel, colier excentric de blocare, etanșări P
d35 mmDiametru interior
C r27.500 NSarcină dinamică de bază, radială
C 0r15.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RAT35-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008280920000 |
| Tip de bază | RAT35 |
| Cod BearingX | RAT35-XL |
| Masa | 0.72 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |

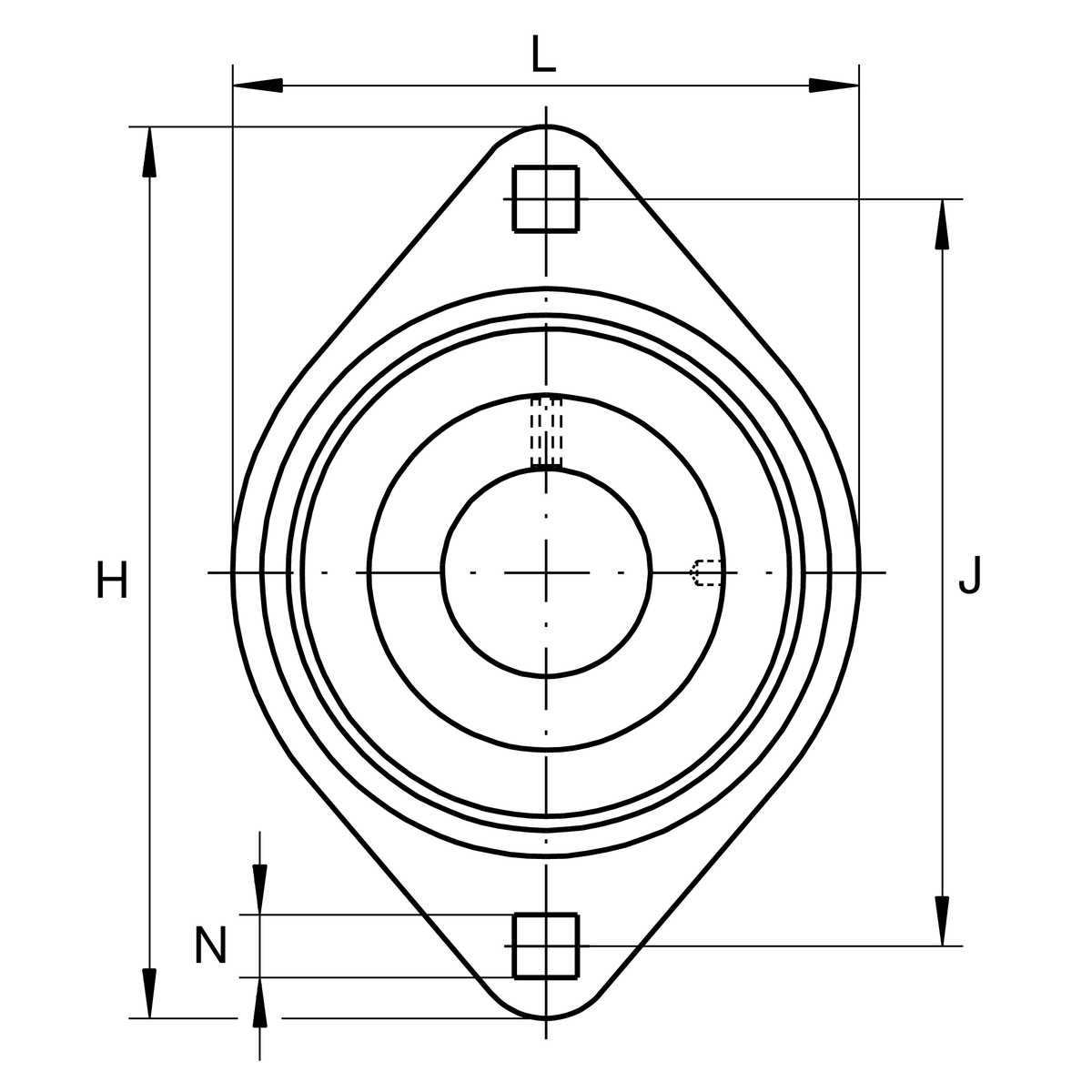

Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| L | Lățime flanșă | 94 mm |
| H | Înălțime flanșă | 123 mm |
| H | Lățime flanșă | 122 mm |
| U | Înălțime totală unitate | 31,5 mm |
| C r | Sarcină dinamică de bază, radială | 27.500 N |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| C ur | Limită de sarcină la oboseală, radială | 650 N |
| C 0r G | Capacitate portantă (carcasă) | 6.300 N |
| C g | Capacitate portantă (carcasă) | 6.300 N |
| ≈m | Masă | 0,72 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 100 mm |
| N | Pătrat de fixare | 10,5 mm |
| n | Număr de orificii de înșurubare | 2 |

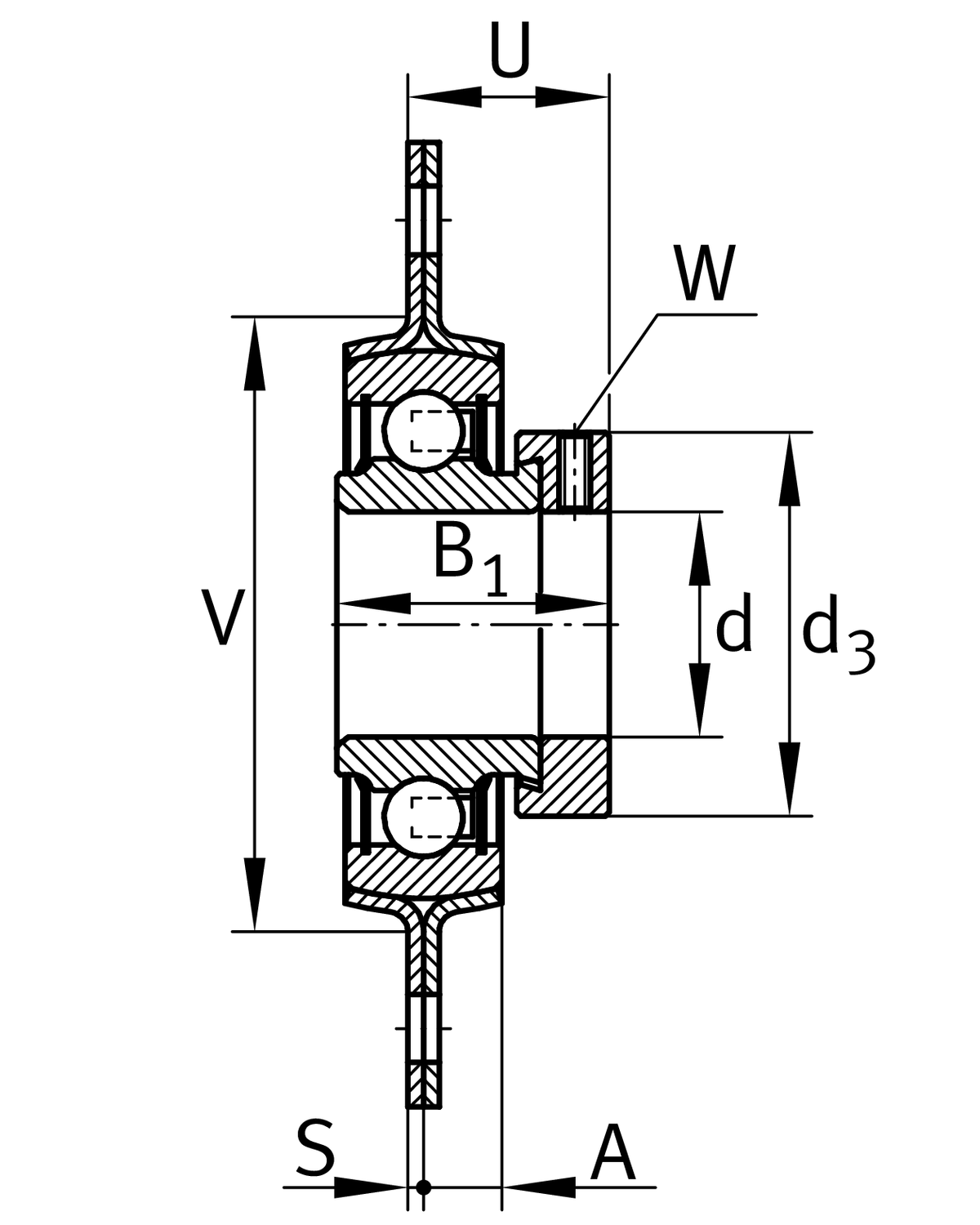

Dimensiuni detaliate
| A | Înălțime carcasă | 10,5 mm |
| S 1 | Grosime flanșă | 2,5 mm |
| S | Grosime flanșă | 2,5 mm |
| V | Diametru umăr carcasă | 81 mm |
Informații suplimentare
| Număr de carcase | 2 | |
| Carcasă | FLAN72-MST | |
| Denumire rulment | RAE35-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
