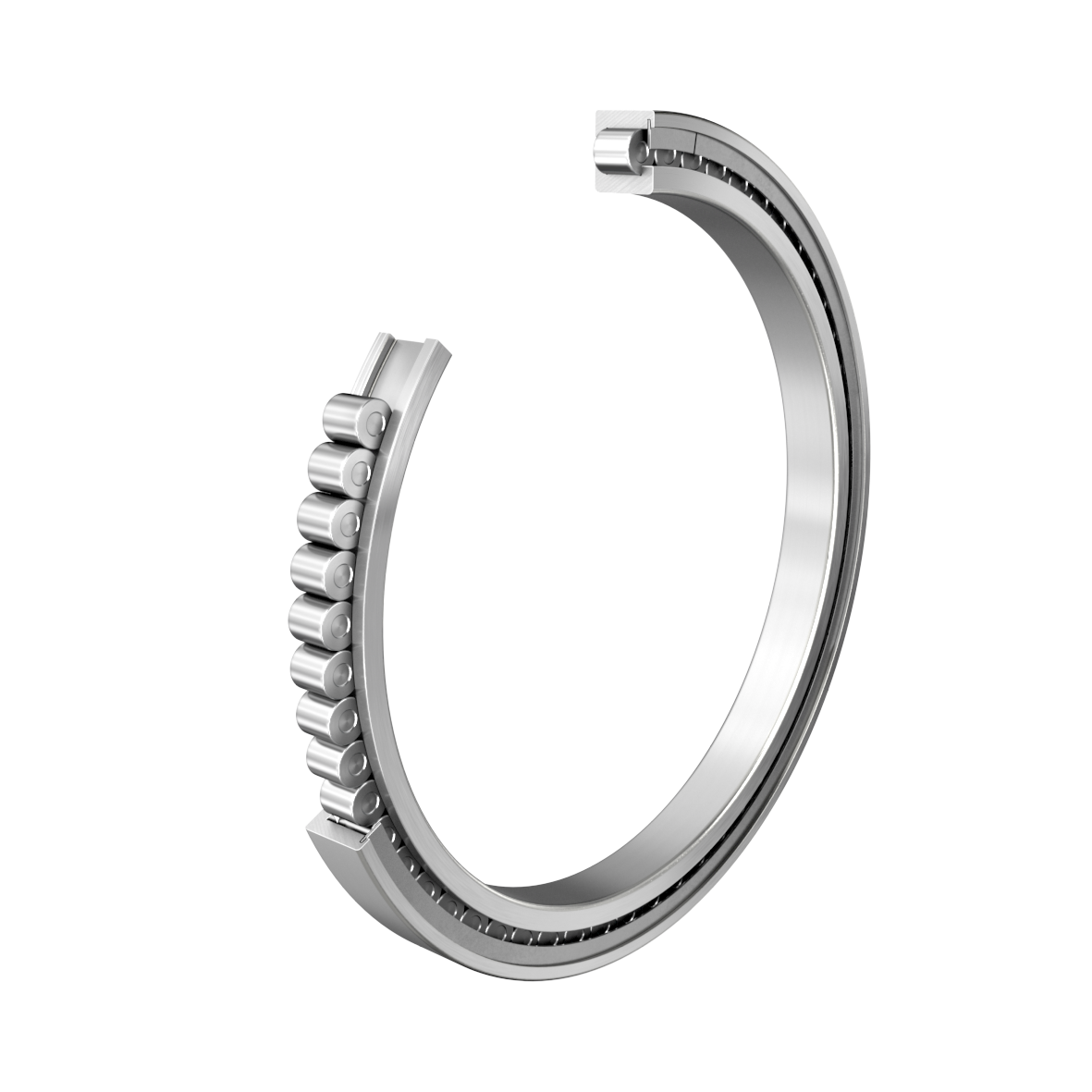

Fotografia produsului are caracter informativ
SL181848-E+INA
Date tehnice INA/Schaeffler
SL181848-E - Rulment cu role cilindrice
Rulment cu role cilindrice SL1818..-E, set complet de role, pe un singur rând, rulment semi-fix, 1 bordură pe inelul exterior, 2 borduri pe inelul interior, tip SL18
d240 mmDiametru interior
D300 mmDiametru exterior
B28 mmLățime
C r265.000 NSarcină dinamică de bază, radială
C 0r490.000 NSarcină statică de bază, radială
n G1.160 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | SL181848-E |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0153818380000 |
| Tip de bază | SL181848 |
| Cod BearingX | SL181848-E |
| Masa | 4.127 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 240 mm |
| D | Diametru exterior | 300 mm |
| B | Lățime | 28 mm |
| C r | Sarcină dinamică de bază, radială | 265.000 N |
| C 0r | Sarcină statică de bază, radială | 490.000 N |
| C ur | Limită de sarcină la oboseală, radială | 55.000 N |
| n G | Turație limită | 1.160 1/min |
| n ϑr | Turație de referință | 870 1/min |
| ≈m | Masă | 4,127 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 260,5 mm |
| d c min | Umăr minim al arborelui | 260,5 mm |
| D a max | Diametru maxim al umărului carcasei | 281 mm |
| D e min | Diametru minim al umărului carcasei | 287,5 mm |
| r a max | Rază maximă a degajării | 2 mm |
| E | Diametru cale de rulare inel exterior | 287,5 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 2 mm |
| s | Deplasare axială | 2 mm |
| d 1 | Diametru maxim bordură inel interior | 260,5 mm |
| D 1 min | Diametru minim bordură inel exterior | 281 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
