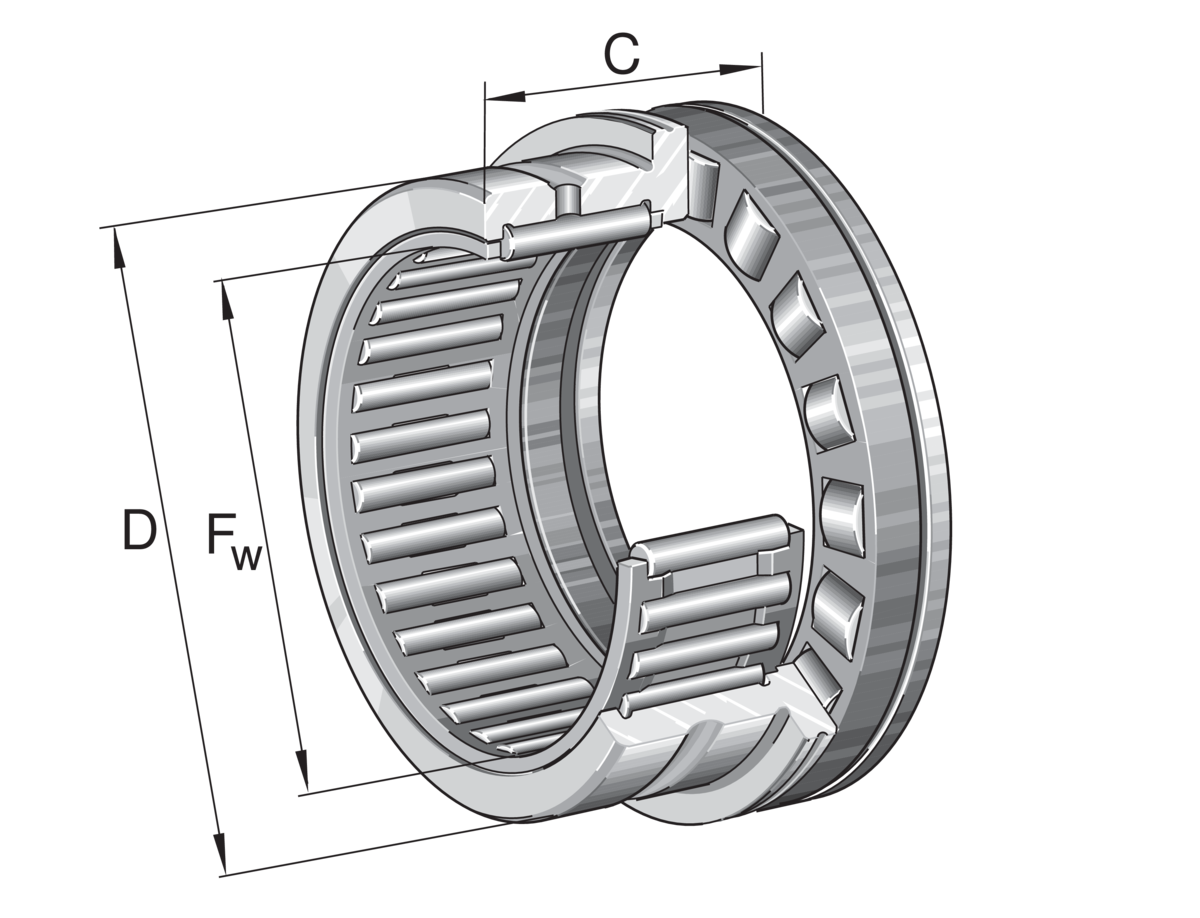

Fotografia produsului are caracter informativ
NKXR25-Z-XL+INA
Date tehnice INA/Schaeffler
NKXR25-Z-XL - Rulment combinat cu ace/axial cu role cilindrice
Rulmenți combinați cu ace/axiali cu role cilindrice NKXR..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare
D37 mmDiametru exterior
C r21.300 NSarcină dinamică de bază, radială
C 0r30.500 NSarcină statică de bază, radială
n G8.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o partePrezentare produs
| Cod produs | NKXR25-Z-XL |
|---|---|
| Tip produs | Rulment combinat cu ace/axial cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0507917960000 |
| Tip de bază | NKXR25 |
| Masă | 126.21 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | Z | Rulment cu capac de capăt |
| Clasă de toleranță | PN | Nurmal (DIN 620-2) |
Dimensiuni principale și date de performanță
| F w | Diametru interior | 25 mm |
| D | Diametru exterior | 37 mm |
| C | Înălțime | 30 mm |
| C r | Sarcină dinamică de bază, radială | 21.300 N |
| C 0r | Sarcină statică de bază, radială | 30.500 N |
| C a | Sarcină dinamică de bază, axială | 33.500 N |
| C 0a | Sarcină statică de bază, axială | 76.000 N |
| C ur | Limită de sarcină la oboseală, radială | 5.400 N |
| C ua | Limită de sarcină la oboseală, axială | 7.200 N |
| n G | Turație limită | 8.500 1/min |
| n ϑr | Turație de referință | 3.400 1/min |
| ≈m | Masă | 126,21 g |

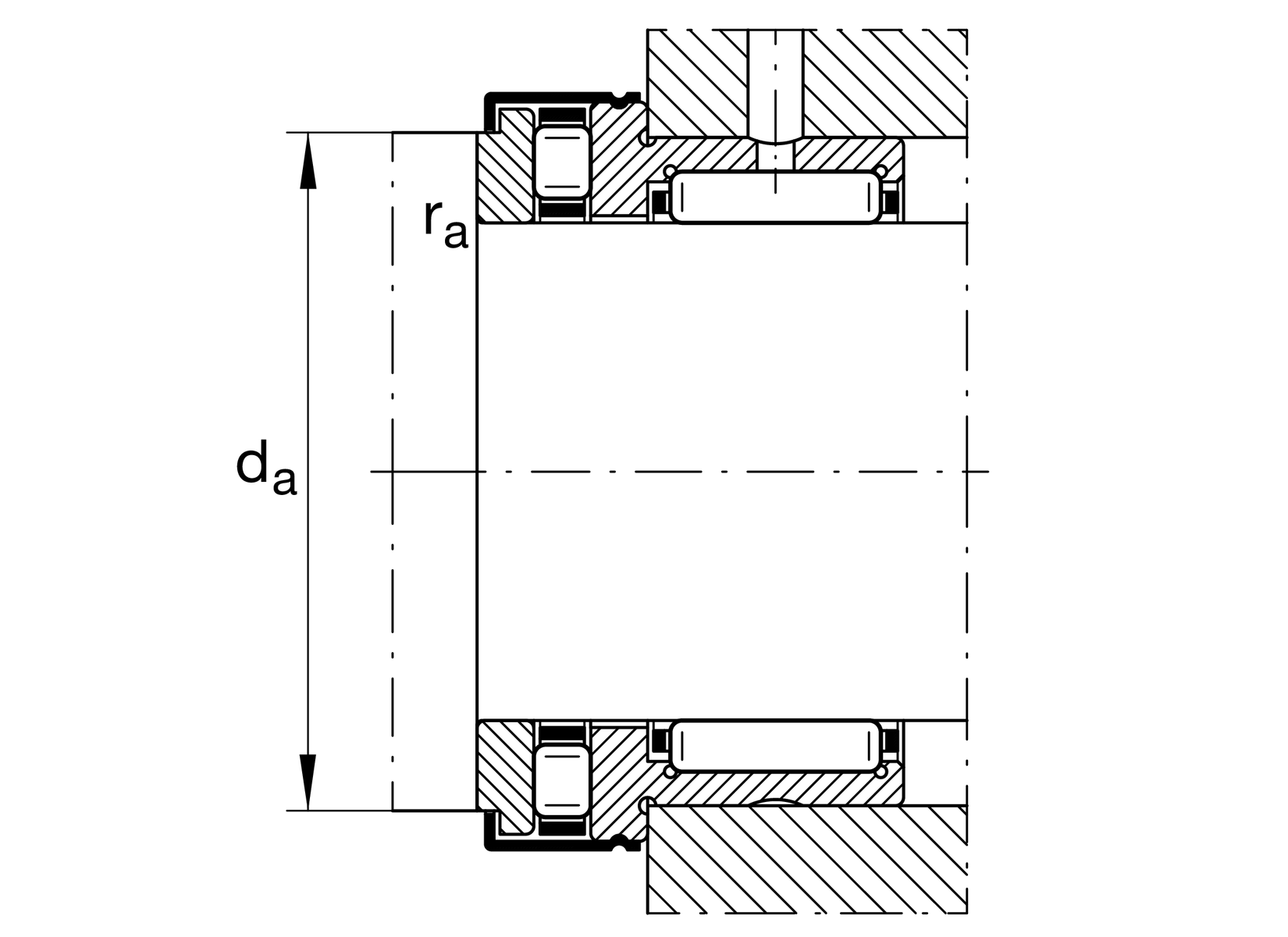

Dimensiuni de montaj
| d a | Dimensiune de montaj umăr arbore | 37,7 mm |
| r a max | Rază maximă a degajării | 0,6 mm |

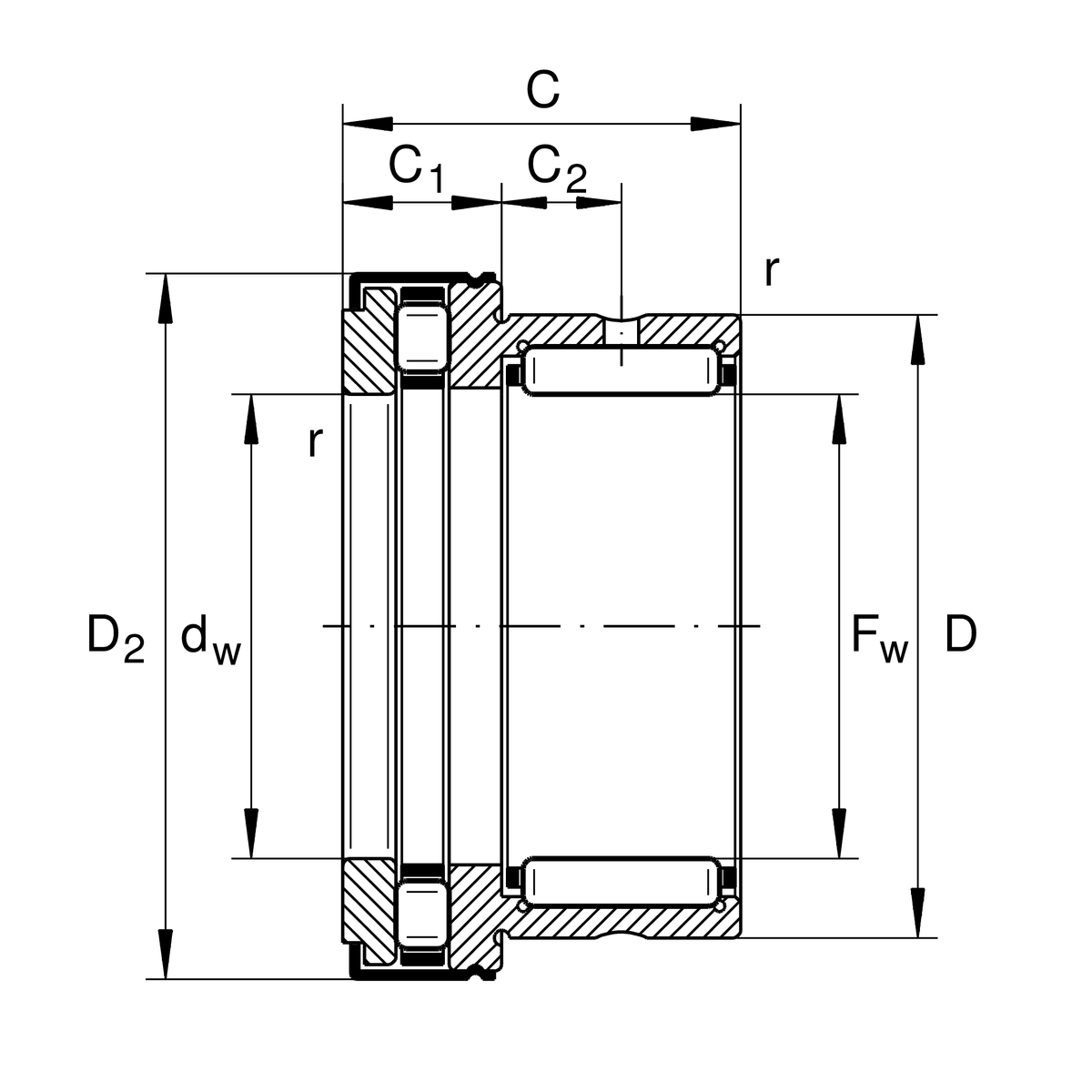

Dimensiuni detaliate
| D 2 max | Diametru exterior maxim flanșă | 43,2 mm |
| C 1 | Lățime componentă axială rulment | 11 mm |
| C 2 | Distanță până la orificiul de ungere | 9,5 mm |
| d w | Diametru interior șaibă arbore | 25 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Inele interioare IR adecvate | IR20X25X20-XL |
