NKXR20-XL+INA

NKXR20-XL+INA

Date tehnice INA/Schaeffler

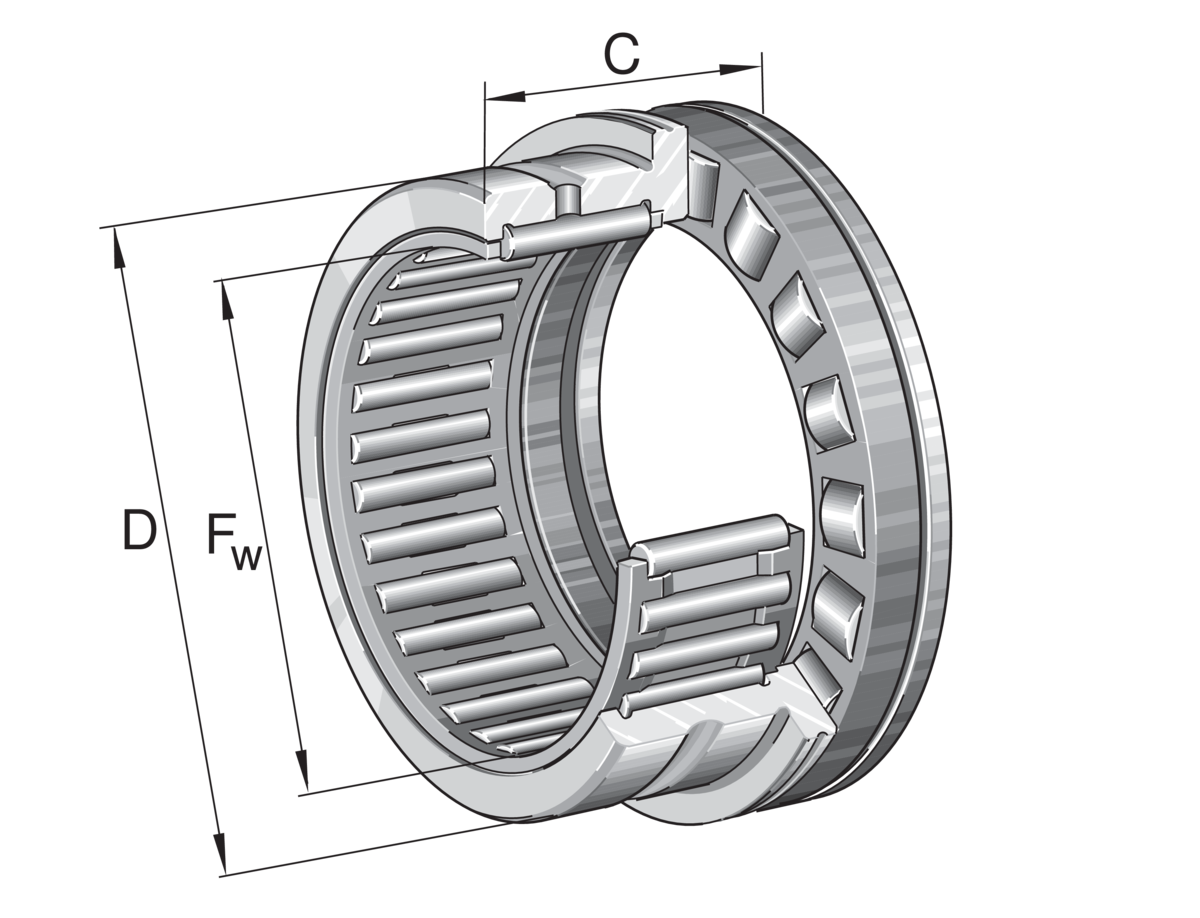

NKXR20-XL - Rulment combinat cu ace/axial cu role cilindrice

Rulmenți combinați cu ace/axiali cu role cilindrice NKXR, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei

D30 mmDiametru exterior
C r18.600 NSarcină dinamică de bază, radială
C 0r23.800 NSarcină statică de bază, radială
n G10.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNKXR20-XL
Tip produsRulment combinat cu ace/axial cu role cilindrice
MarcăINA
Număr material Schaeffler0507806700000
Tip de bazăNKXR20
Masă79.39 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareFără
Clasă de toleranțăPNNurmal (DIN 620-2)

Dimensiuni principale și date de performanță

F wDiametru interior20 mm
DDiametru exterior30 mm
CÎnălțime30 mm
C rSarcină dinamică de bază, radială18.600 N
C 0rSarcină statică de bază, radială23.800 N
C aSarcină dinamică de bază, axială25.000 N
C 0aSarcină statică de bază, axială53.000 N
C urLimită de sarcină la oboseală, radială4.200 N
C uaLimită de sarcină la oboseală, axială7.500 N
n GTurație limită10.000 1/min
n ϑrTurație de referință4.200 1/min
≈mMasă79,39 g

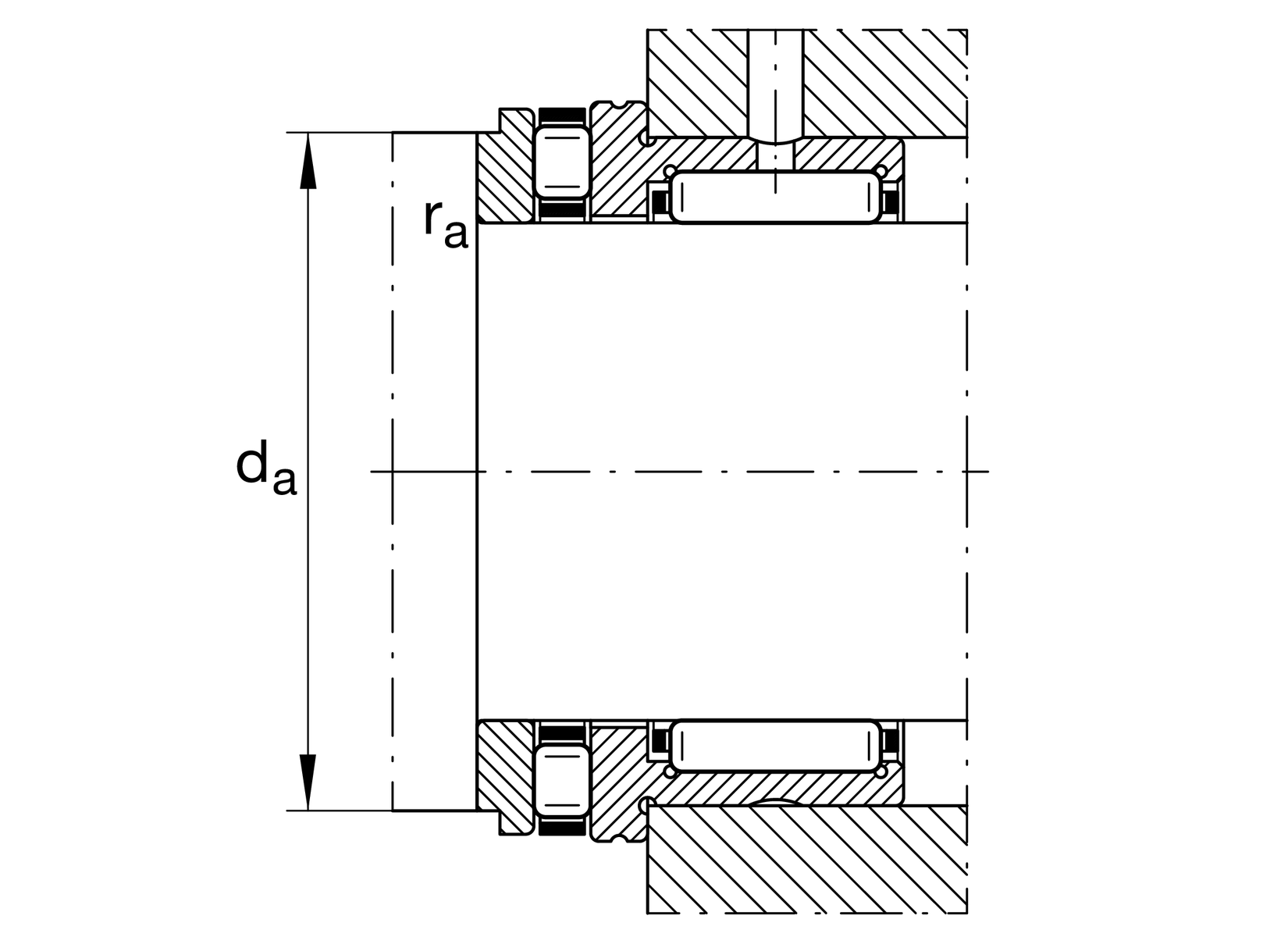

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore30,7 mm
r a maxRază maximă a degajării0,3 mm

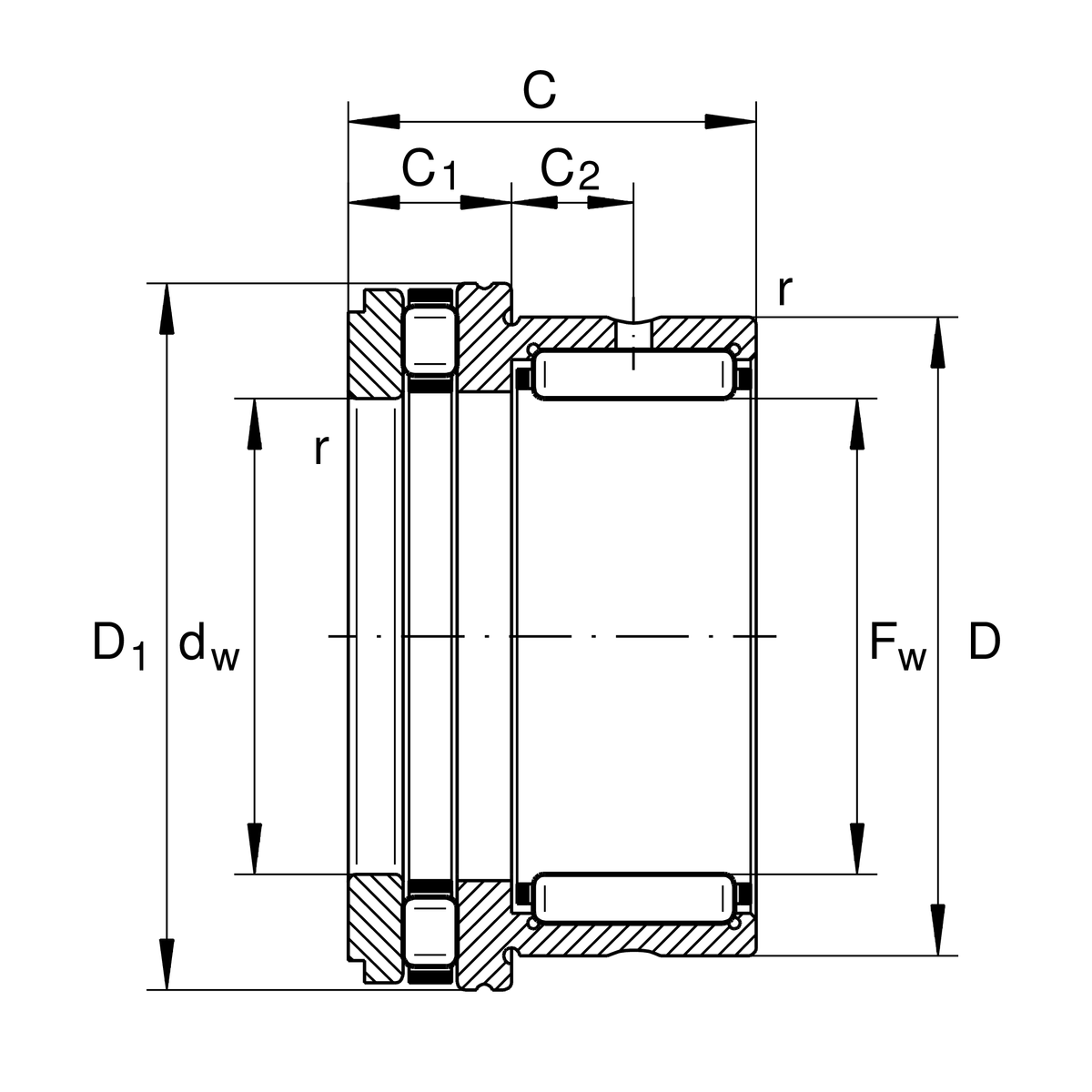

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă35,1 mm
C 1Lățime componentă axială rulment10 mm
C 2Distanță până la orificiul de ungere10,5 mm
d wDiametru interior șaibă arbore20 mm
r minDimensiune minimă a teșiturii0,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR17X20X20-XL
