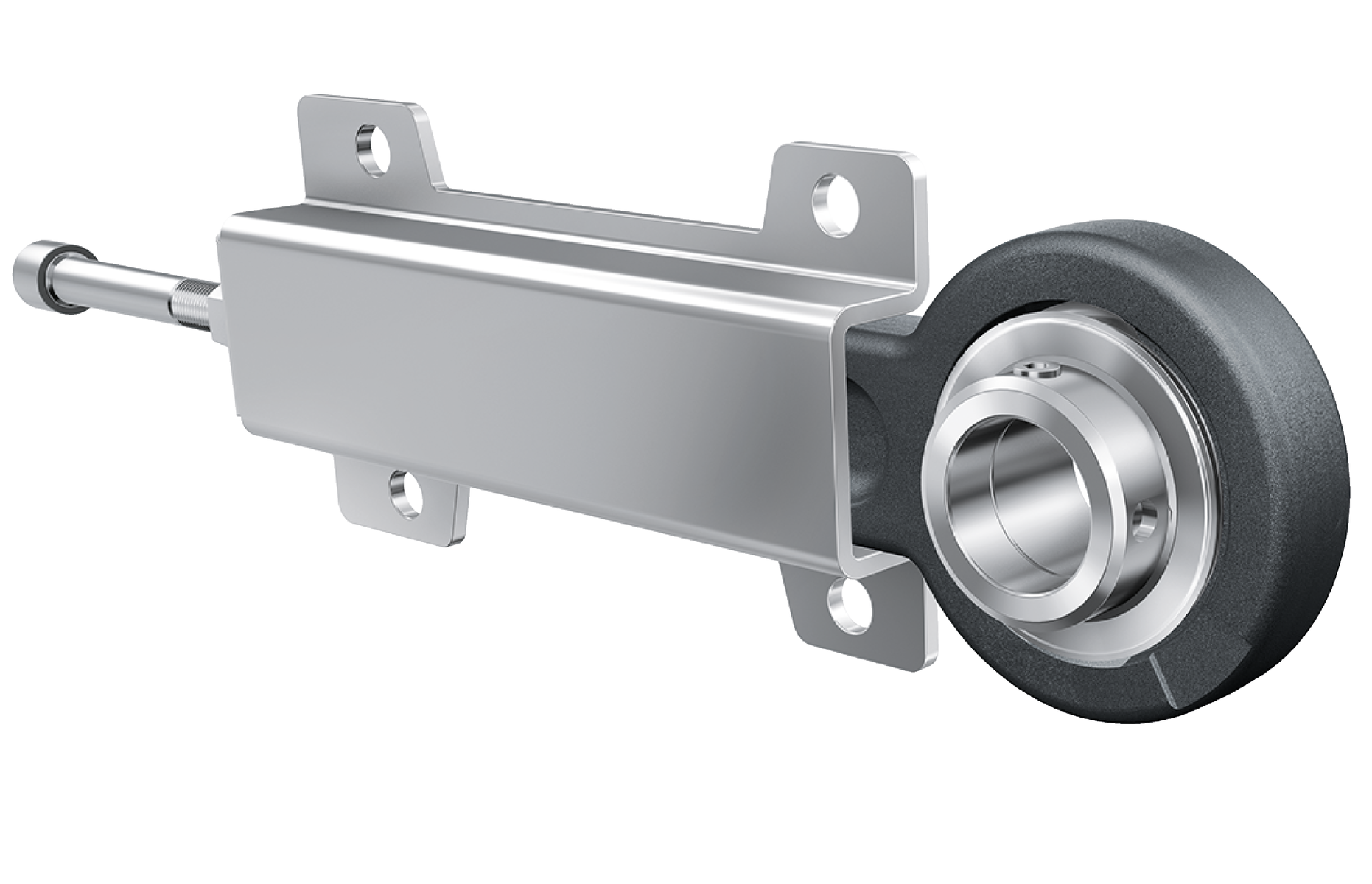

Fotografia produsului are caracter informativ
PHUSE50-XL-N+INA
Date tehnice INA/Schaeffler
PHUSE50-XL-N - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PHUSE, fontă and tablă de oțel housing, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d50 mmDiametru interior
Prezentare produs
| Cod produs | PHUSE50-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0109724550000 |
| Tip de bază | PHUSE50 |
| Cod BearingX | PHUSE50-XL-N |
| Masa | 5.299 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |

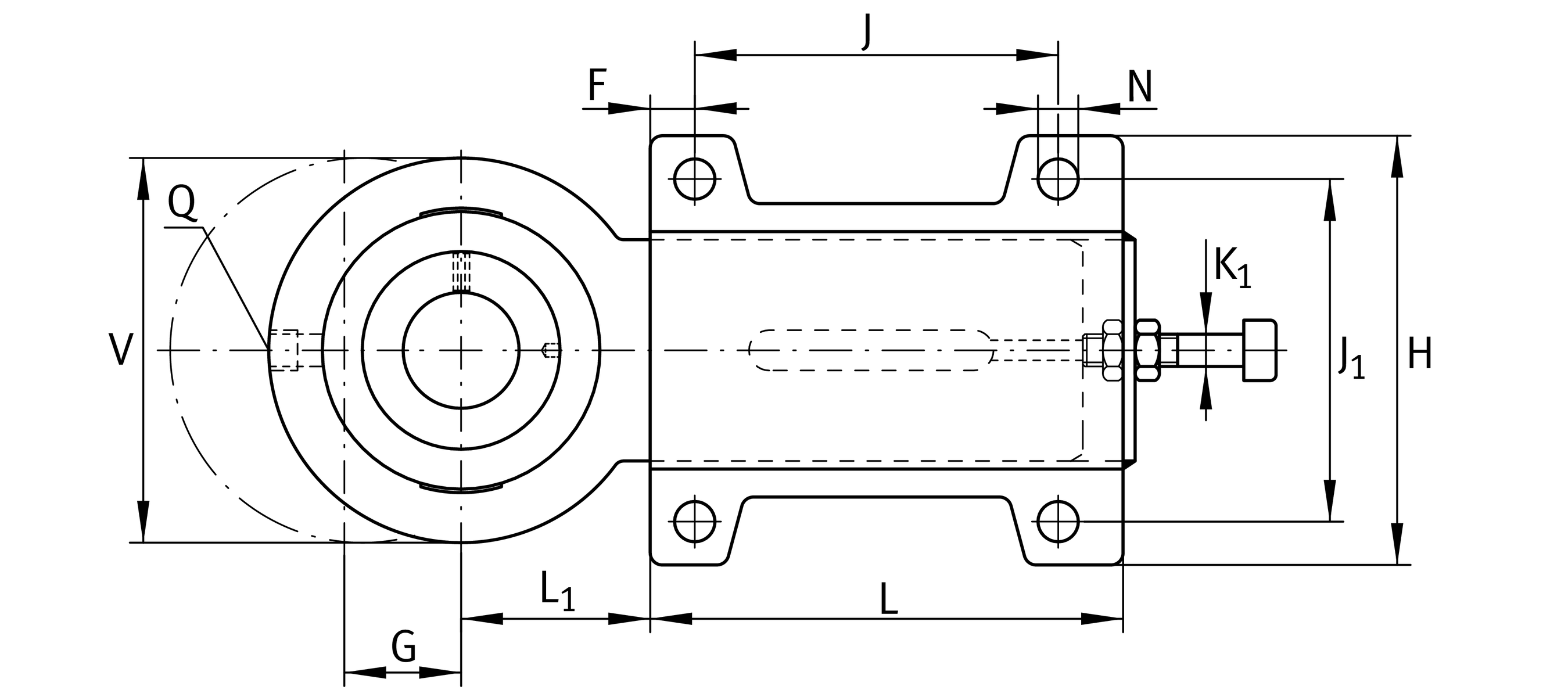

Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| H | Înălțime flanșă | 130 mm |
| A | Înălțime carcasă | 36 mm |
| V | Diametru umăr carcasă | 120 mm |
| L | Lungime totală | 256 mm |
| C 0r G | Capacitate portantă (carcasă) | 23.200 N |
| ≈m | Masă | 5,299 kg |
Dimensiuni de montaj
| N | Alezaj de fixare | 14 mm |
| J | Distanță alezaje de fixare | 180 mm |
| J 1 | Lățime distanță alezaj | 100 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 60 mm |
| A 2 | Lățime carcasă | 30 mm |
| H 1 | Înălțime guidance | 60 mm |
| K 1 | Filet șurub de reglare | M16 |
| S | Grosime flanșă | 4 mm |
| F | Distanță alezaje de fixare exterioare | 20 mm |
| G | Deplasare axială | 80 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | HUE10 | |
| Carcasă (partea 2) | HUSE10 | |
| Denumire rulment | GRAE50-XL-NPP-B | |
| Protecting cap | KASK10 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
