Fotografia produsului are caracter informativ
RCJTZ45-XL+INA
Date tehnice INA/Schaeffler
RCJTZ45-XL - Unitate de lagăr cu flanșă
Unități de lagăr RCJTZ, unități de lagăr cu flanșă în două șuruburi, fontă, umăr de centrare, colier excentric de blocare, etanșări R
d45 mmDiametru interior
C r34.500 NSarcină dinamică de bază, radială
C 0r20.400 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RCJTZ45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0947301800000 |
| Tip de bază | RCJTZ45 |
| Cod BearingX | RCJTZ45-XL |
| Masa | 1.92 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| L | Lățime flanșă | 111 mm |
| H | Înălțime flanșă | 180 mm |
| U | Înălțime totală unitate | 55,1 mm |
| C r | Sarcină dinamică de bază, radială | 34.500 N |
| C 0r | Sarcină statică de bază, radială | 20.400 N |
| C ur | Limită de sarcină la oboseală, radială | 970 N |
| ≈m | Masă | 1,92 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 148,5 mm |
| N | Alezaj de fixare | 14 mm |
| T 1 | Înălțime umăr de centrare | 4 mm |
| Z | Diametru umăr de centrare | 105 mm |
| Diametru degajare umăr de centrare | h8 | |
| n | Număr de orificii de înșurubare | 2 |

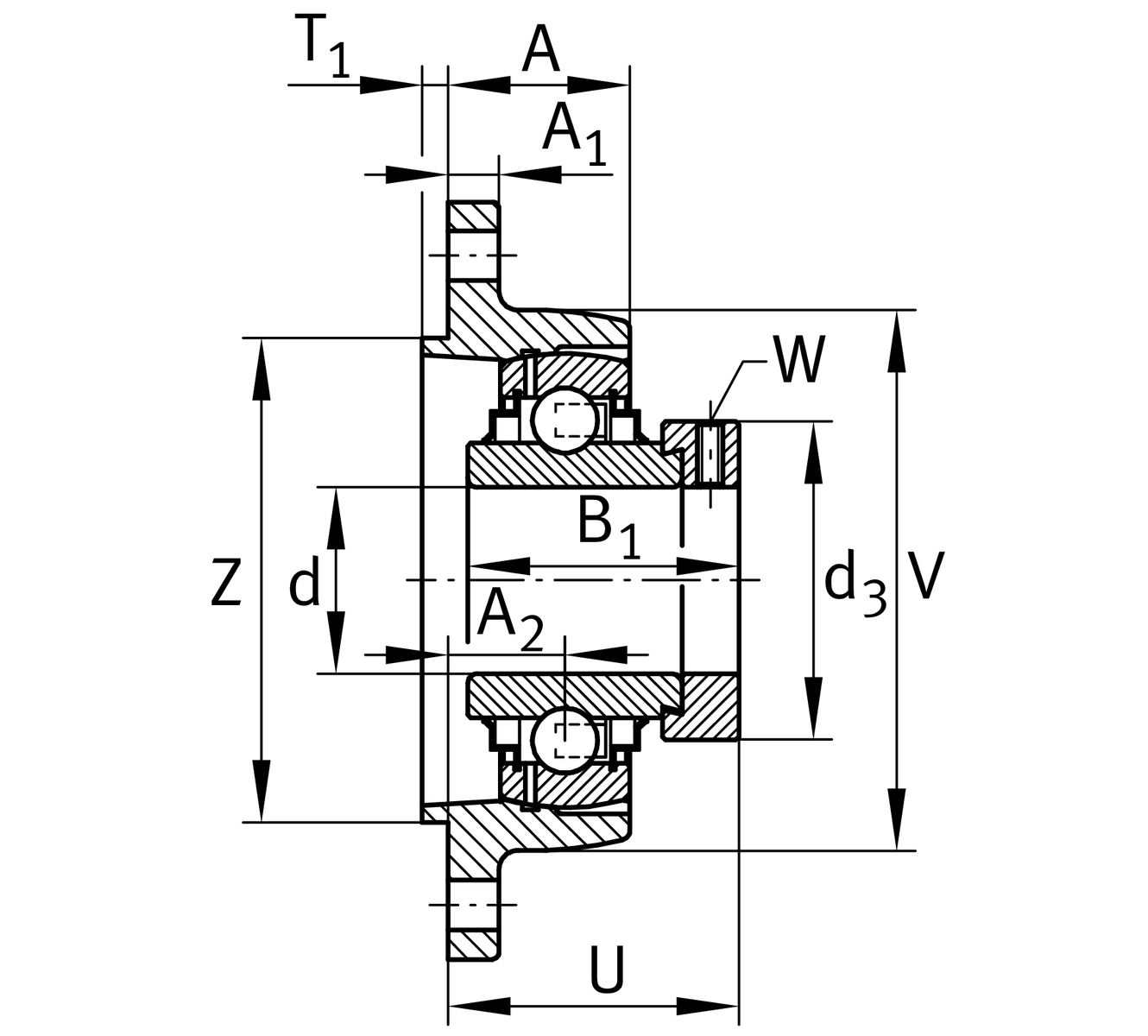

Dimensiuni detaliate
| A | Înălțime carcasă | 31 mm |
| A 1 | Grosime flanșă | 13 mm |
| A 2 | Distanță cale de rulare | 20 mm |
| V | Diametru umăr carcasă | 111 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier excentric de blocare | 63 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CJTZ09 | |
| Denumire rulment | GE45-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
