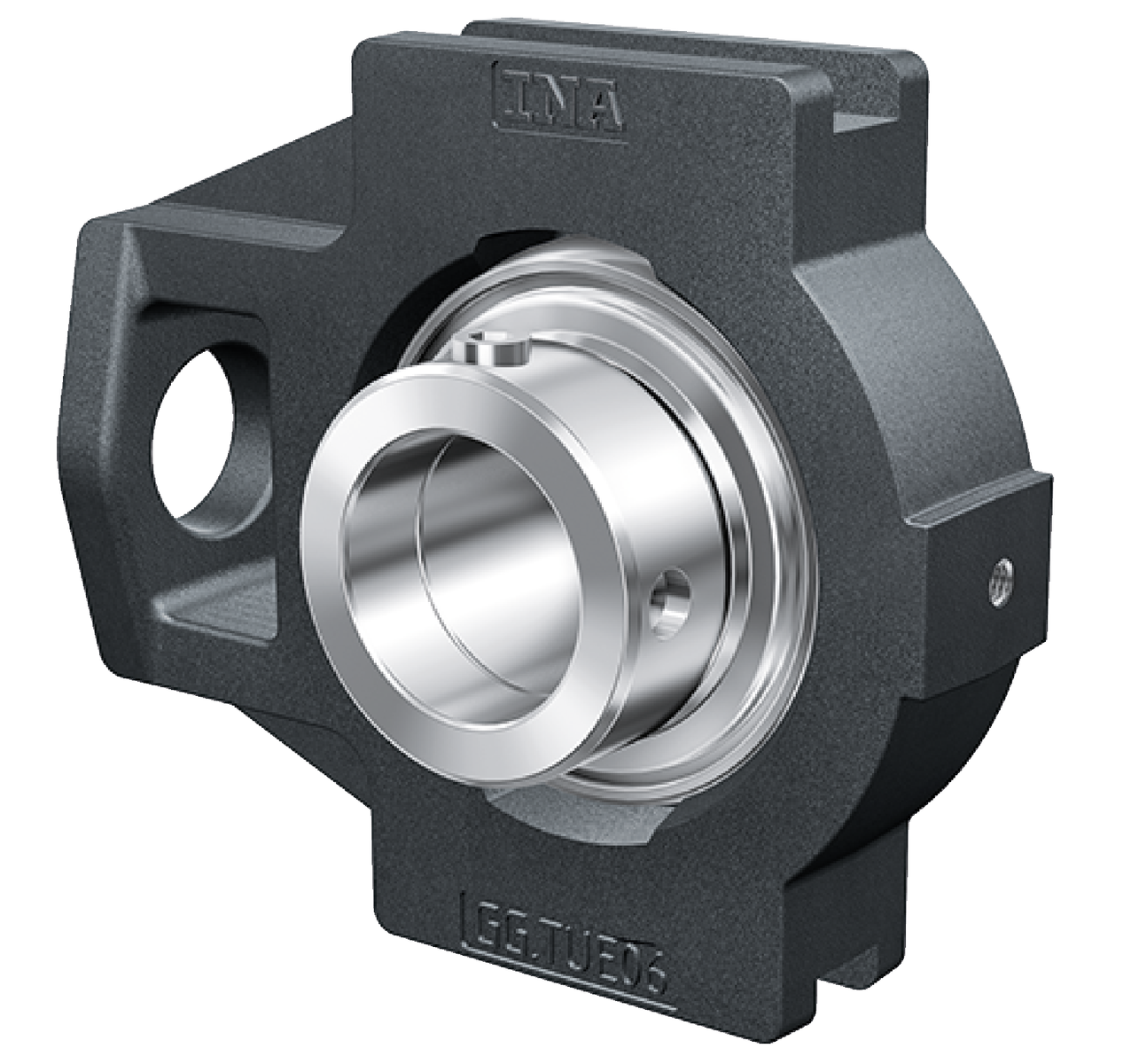

Fotografia produsului are caracter informativ
PTUE35-XL+INA
Date tehnice INA/Schaeffler
PTUE35-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PTUE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d35 mmDiametru interior
Prezentare produs
| Cod produs | PTUE35-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0008560960000 |
| Tip de bază | PTUE35 |
| Cod BearingX | PTUE35-XL |
| Masa | 1.65 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

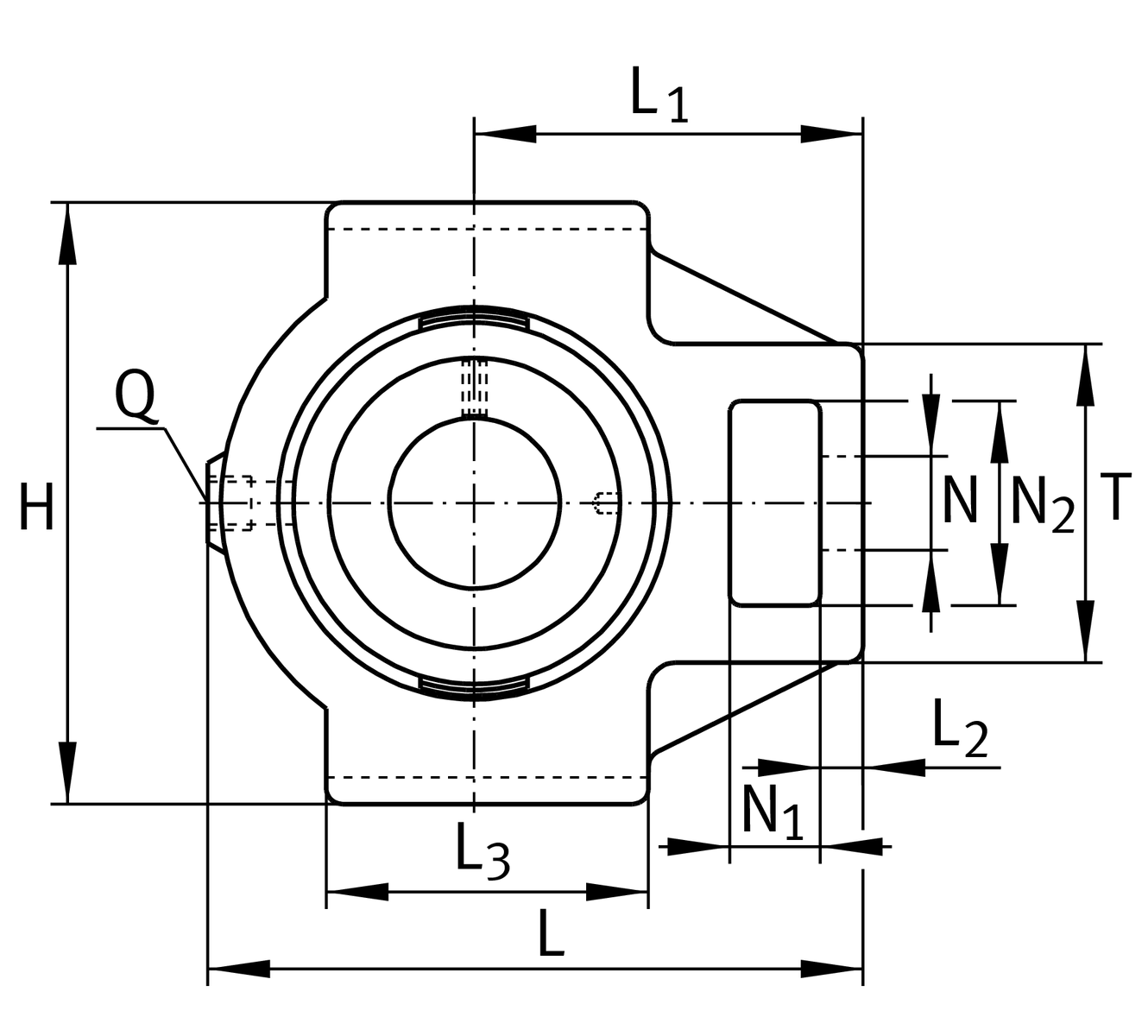

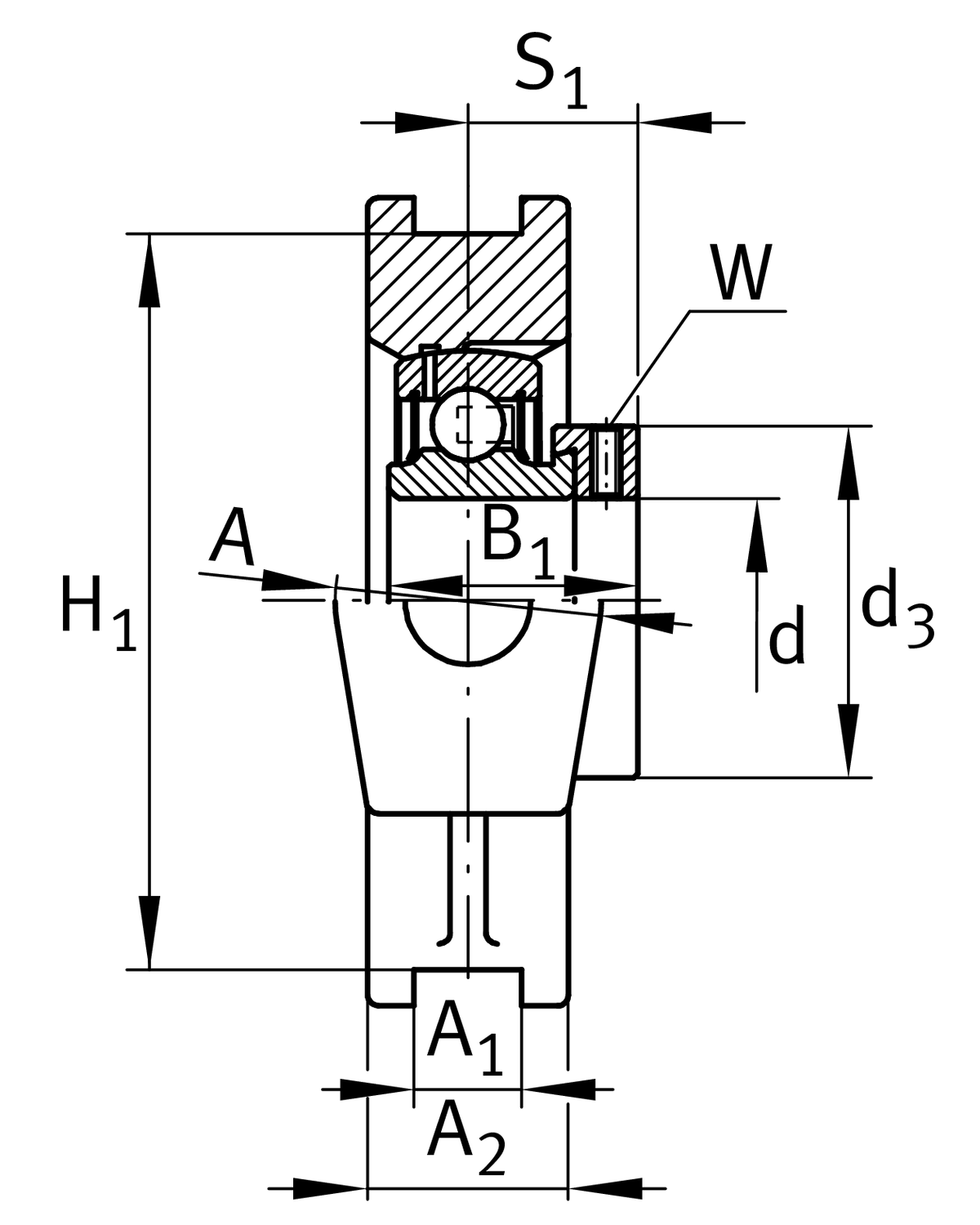

Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| H | Înălțime | 102 mm |
| L | Lungime totală | 131,5 mm |
| B 1 | Lățime totală colier de blocare | 39 mm |
| ≈m | Masă | 1,65 kg |
Dimensiuni de montaj
| A 1 | Lățime guidance groove | 12 mm |
| Lățime guidance groove clearance | H13 | |
| H 1 | Distanță între canalele de ghidare | 89 mm |
| Toleranță superioară distanță canal de ghidare | 0,15 mm | |
| Toleranță inferioară distanță canal de ghidare | -0,15 mm | |
| N | Alezaj de fixare | 22 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 80 mm |
| L 2 | Length fixed link | 13 mm |
| L 3 | Lungime canal de ghidare | 63 mm |
| A | Lățime carcasă pe partea de fixare | 40 mm |
| N 1 | Lățime recess | 18 mm |
| N 2 | Înălțime recess | 36,5 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 29,5 mm |
| T | Înălțime carcasă pe partea de fixare | 64 mm |
| Q | Filet racord pentru ungere | M6 |
| A 2 | Lățime carcasă | 30 mm |
Informații suplimentare
| Carcasă | TUE07 | |
| Denumire rulment | GRAE35-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
