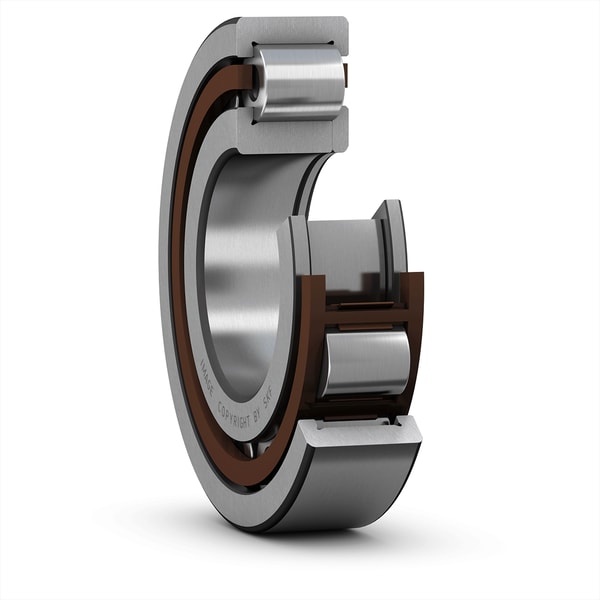

Fotografia produsului are caracter informativ
NUP2205-ECP+SKF
Date tehnice produs
NUP 2205 ECP - Rulment radial cu role cilindrice, execuție NUP, cu un singur rând
Rulmenții radiali cu role cilindrice, cu un singur rând, execuție NUP, sunt proiectați pentru a prelua sarcini radiale mari în combinație cu viteze ridicate. Având două flanșe integrate pe inelul exterior și o flanșă integrată împreună cu un inel de flanșă liber pe inelul interior, rulmenții cu execuție NUP pot ghida axial arborele în ambele direcții. O caracteristică importantă este execuția demontabilă, care facilitează montajul și permite interschimbarea componentelor rulmentului.
Diametru interior25 mmDiametru interior
Diametru exterior52 mmDiametru exterior
Lățime18 mmLățime
Sarcină dinamică de bază39 kNSarcină dinamică de bază
Sarcină statică de bază34 kNSarcină statică de bază
Turație de referință15000 r/minTurație de referință
Prezentare produs
| Cod produs | NUP 2205 ECP |
|---|---|
| Tip produs | Rulment radial cu role cilindrice, execuție NUP, cu un singur rând |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 25 mm |
| Diametru exterior | Diametru exterior | 52 mm |
| Lățime | Lățime | 18 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 39 kN |
| Sarcină statică de bază | Sarcină statică de bază | 34 kN |
| Turație de referință | Turație de referință | 15000 r/min |
| Turație limită | Turație limită | 16000 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Parte rulment | Parte rulment | Complete bearing |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Nune |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Nun-metallic |
| Number of flanges, inel exterior | Number of flanges, inel exterior | 2 |
| Number of flanges, inel interior | Number of flanges, inel interior | 1 |
| Flanșă liberă | Flanșă liberă | Inel interior loose flange |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Nune |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.62 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.172 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni detaliate
| d | Diametru interior | 25 mm |
| D | Diametru exterior | 52 mm |
| B | Lățime | 18 mm |
| d1 | Diametrul umărului inelului interior | ≈ 34.7 mm |
| D1 | Diametrul umărului inelului exterior | ≈ 43.3 mm |
| F | Raceway diameter of inel interior | 31.5 mm |
| r1,2 | Dimensiune teșitură | min. 1 mm |
| r3,4 | Dimensiune teșitură of loose flange ring | min. 0.6 mm |
Dimensiuni de reazem
| da | Diametru manșon distanțier | min. 29.9 mm |
| db | Diametru reazem arbore | min. 36 mm |
| Da | Diametru reazem carcasă | max. 46.4 mm |
| ra | Rază de racordare | max. 1 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 39 kN |
| C0 | Sarcină statică de bază | 34 kN |
| Pu | Limită de sarcină la oboseală | 4.25 kN |
| Turație de referință | Turație de referință | 15000 r/min |
| Turație limită | Turație limită | 16000 r/min |
| kr | Factor de sarcină minimă | 0.2 |
| e | Valoare limită | 0.3 |
| Y | Factor de calcul | 0.4 |
