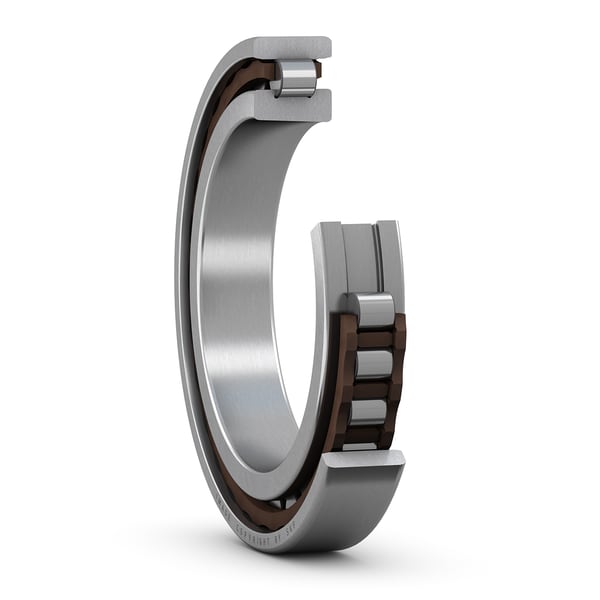

Fotografia produsului are caracter informativ
N1016-KPHA/SP+SKF
Date tehnice produs
N 1016 KPHA/SP - Rulment cu role cilindrice de precizie superioară, cu un singur rând
Rulment cu role cilindrice de precizie superioară, cu un singur rând Aceste rulmenți cu role cilindrice de precizie superioară, cu un singur rând, au un orificiu conic și pot acomoda deplasarea axială a arborelui în raport cu carcasă în ambele direcții. Sunt disponibili în design de bază și design de mare viteză.
Diametru orificiu80 mmDiametru orificiu
Diametru exterior125 mmDiametru exterior
Lățime22 mmLățime
d80 mm mmDiametru orificiu
D125 mm mmDiametru exterior
B22 mm mmLățime
Prezentare generală a produsului
| Cod produs | N 1016 KPHA/SP |
|---|---|
| Tip produs | Rulment cu role cilindrice de precizie superioară, cu un singur rând |
| Marcă | SKF |
Dimensiuni
| Diametru orificiu | Diametru orificiu | 80 mm |
| Diametru exterior | Diametru exterior | 125 mm |
| Lățime | Lățime | 22 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 66 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 86.5 kN |
| Viteză maximă pentru lubrifierea cu grasime | Viteză maximă pentru lubrifierea cu grasime | 16000 r/min |
| Viteză maximă pentru lubrifierea cu ulei-aer | Viteză maximă pentru lubrifierea cu ulei-aer | 19000 r/min |
Proprietăți
| Parte rulment | Parte rulment | Rulment complet |
| Număr de rânduri | Număr de rânduri | 1 |
| Tip orificiu | Tip orificiu | Conic 1:12 |
| Cage | Cage | Non-metalic |
| Număr de flanșe, inel exterior | Număr de flanșe, inel exterior | 0 |
| Număr de flanșe, inel interior | Număr de flanșe, inel interior | 2 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | C1 |
| Clasă de toleranță | Clasă de toleranță | Clasa SP (SP) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 3.2 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.88 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru orificiu | 80 mm mm |
| D | Diametru exterior | 125 mm mm |
| B | Lățime | 22 mm mm |
| d1 | Diametru umăr inel interior | 97 mm mm |
| E | Diametru cale inel exterior | 113 mm mm |
| r1,2 | Dimensiune chamfer | min. 1.1 mm mm |
| r3,4 | Dimensiune chamfer | min. 0.6 mm mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt (toate) | max. 3 mm mm |
Dimensiuni de sprijin
| da | Diametru sprijin arbore | min. 86.5 mm mm |
| Da | Diametru sprijin carcasă | min. 114 mm mm |
| Da | Diametru sprijin carcasă | max. 118.5 mm mm |
| ra | Raza de fillet | max. 1 mm mm |
| dn | Poziția duzei de ulei (nu pentru variantele cu cage TNHA) | 99.3 mm mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 66 kN kN |
| C0 | Capacitate de încărcare statică de bază | 86.5 kN kN |
| Pu | Limita de încărcare pentru oboseală | 10.2 kN kN |
| Viteză maximă pentru lubrifierea cu grasime | Viteză maximă pentru lubrifierea cu grasime | 16000 r/min r/min |
| Viteză maximă pentru lubrifierea cu ulei-aer | Viteză maximă pentru lubrifierea cu ulei-aer | 19000 r/min r/min |
| Gref | Cantitate de grasime de referință | 12.5 cm³ cm³ |
| Rigiditate radială statică (valoare orientativă) | Rigiditate radială statică (valoare orientativă) | 810 N/µm N/µm |
