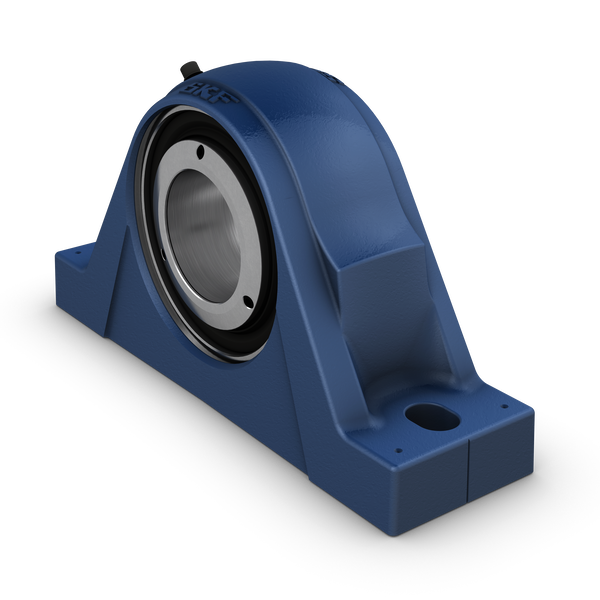

Fotografia produsului are caracter informativ

SYNT70-L+SKF

Date tehnice produs

SYNT 70 L - Pillow block roller bearing unit, metric series

Unitate de rulment cu role tip pillow block, serie metrică. Unitățile de rulmenți cu role sunt robuste, gata de montaj, lubrifiate și etanșate din fabrică pentru o durată de viață maximă. Pillow (plummer) block units can support rotating shafts while standing on a flat surface, sau hanging on a wall sau ceiling. The SKF ConCentra locking combines easy mounting and a concentric tight fit on the shaft for high speeds and low vibration.

Diametru arbore70 mmDiametru arbore

Înălțime centru (lagăr pe pernă)95 mmÎnălțime centru (lagăr pe pernă)

Lățime totală carcasă90 mmLățime totală carcasă

Distanța între centrele găurilor de șurub260 mmDistanța între centrele găurilor de șurub

Diametru șurub de prindere20 mmDiametru șurub de prindere

Lățime totală a rulmentului72 mmLățime totală a rulmentului

Prezentare produs

Cod produs	SYNT 70 L
Tip produs	Pillow block roller bearing unit, metric series
Marcă	SKF

Dimensiuni detaliate

Diametru arbore	Diametru arbore	70 mm
Înălțime centru (lagăr pe pernă)	Înălțime centru (lagăr pe pernă)	95 mm
Lățime totală carcasă	Lățime totală carcasă	90 mm
Distanța între centrele găurilor de șurub	Distanța între centrele găurilor de șurub	260 mm
Diametru șurub de prindere	Diametru șurub de prindere	20 mm
Lățime totală a rulmentului	Lățime totală a rulmentului	72 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	208 kN
Sarcină statică de bază	Sarcină statică de bază	228 kN
Turație limită	Turație limită	2600 r/min

Proprietăți

Tip carcasă	Tip carcasă	Pillow block
Număr găuri de șurub pentru fixare	Număr găuri de șurub pentru fixare	2
Bearing insert	Bearing insert	Rulment oscilant cu role
Element de reținere, inel interior	Element de reținere, inel interior	SKF ConCentra
Bearing position	Bearing position	Nun-locating
Tip alezaj	Tip alezaj	Cilindric
Material, housing	Material, housing	Cast iron
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Fără
Bearing housing seal type	Bearing housing seal type	Radial lip seal
Etanșare, unit	Etanșare, unit	Optional end cover
Lubrifiant	Lubrifiant	unsoare
Relubrifiere hole	Relubrifiere hole	Cu
unsoare fitting	unsoare fitting	Cu

Logistică

Greutate netă produs	Greutate netă produs	11.2 kg
Cod eClass	Cod eClass	23-05-16-90
Cod UNSPSC	Cod UNSPSC	31171537

Dimensiuni detaliate

d_a	Diametru arbore	70 mm
d₂	Collar outer diameter	96 mm
A	Carcasă foot width	90 mm
B	Inel interior width	72 mm
H	Înălțime base to center	95 mm
H₁	Carcasă foot height	32 mm
H₂	Carcasă height	176 mm
J	Distance of attachment bolts	260 mm
L	Carcasă length	315 mm
N	Lățime of attachment bolt hole	22 mm
N₁	Length of attachment bolt hole	28 mm
S	Deplasare axială	2.5 mm
A₄	Distance bearing centre line to end cover	80 mm
b_a	Distance bearing centre line to shaft end	max. 70 mm
b_a	Distance bearing centre line to shaft end	min. 38 mm
J₆	Distance dowel pins	290 mm
J₇	Distance dowel pins	32.5 mm
N₄	Pin hole diameter	8 mm

Date de calcul

C	Sarcină dinamică de bază	208 kN
C₀	Sarcină statică de bază	228 kN
P_u	Limită de sarcină la oboseală	25.5 kN
Turație limită	Turație limită	2600 r/min
e	Valoare limită	0.22
Y₁	Factor de calcul	3
Y₂	Factor de calcul	4.6
Y₀	Factor de calcul	2.8
d_m	Bearing mean diameter	97.5 mm
P_a	Axial holding force of the locking mechanism	20 kN

Sarcini de rupere

P_0°	Sarcină de rupere	350 kN
P_55°	Sarcină de rupere	400 kN
P_90°	Sarcină de rupere	240 kN
P_120°	Sarcină de rupere	160 kN
P_150°	Sarcină de rupere	145 kN
P_180°	Sarcină de rupere	215 kN

Informații de montaj

G	Diametru șurub de prindere	20 mm
Cuplu de strângere for attachment bolts	Cuplu de strângere for attachment bolts	385 N·m N·m
Set screws	Set screws	M6
Number of set screws	Number of set screws	4
Cuplu de strângere for set screws	Cuplu de strângere for set screws	8 N·m N·m
unsoare quantity for relubrication	unsoare quantity for relubrication	8 g g
