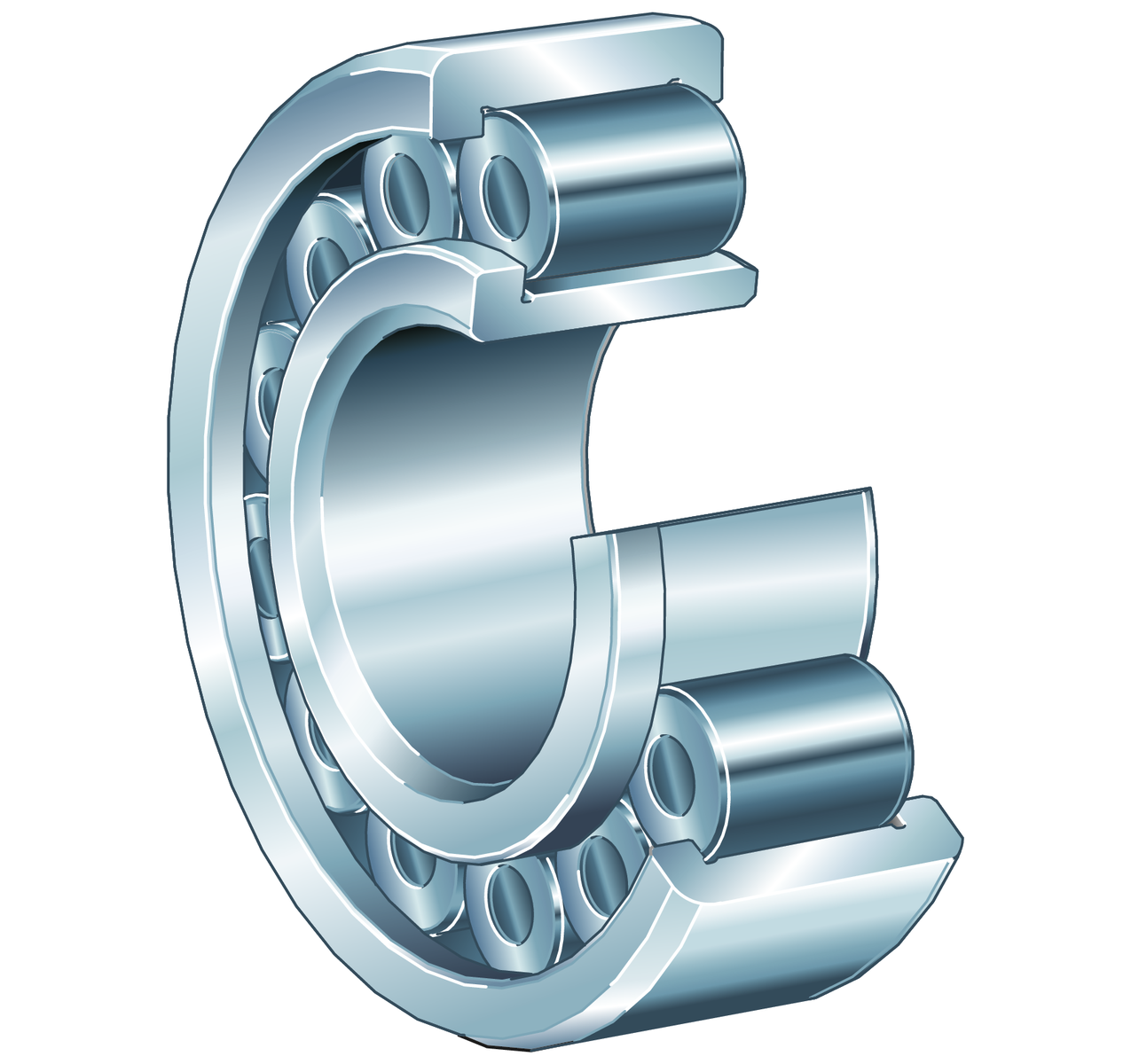

Fotografia produsului are caracter informativ

SL192322-TB-XL-BR-C3+INA

Date tehnice INA/Schaeffler

SL192322-TB-XL-BR-C3 - Rulment cu role cilindrice

Rulment cu role cilindrice SL1923, full compl, roller set self-retaining, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, type SL19

d110 mmDiametru interior

D240 mmDiametru exterior

B80 mmLățime

C r950.000 NSarcină dinamică de bază, radială

C 0r970.000 NSarcină statică de bază, radială

n G2.090 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	SL192322-TB-XL-BR-C3
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0572430420030
Tip de bază	SL192322
Masa	17.1 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Număr de rânduri

Execuție pe un singur rând

Dimensiuni principale și date de performanță

d	Diametru interior	110 mm
D	Diametru exterior	240 mm
B	Lățime	80 mm
C r	Sarcină dinamică de bază, radială	950.000 N
C 0r	Sarcină statică de bază, radială	970.000 N
C ur	Limită de sarcină la oboseală, radială	163.000 N
n G	Turație limită	2.090 1/min
n ϑr	Turație de referință	1.270 1/min
≈m	Masă	17,1 kg

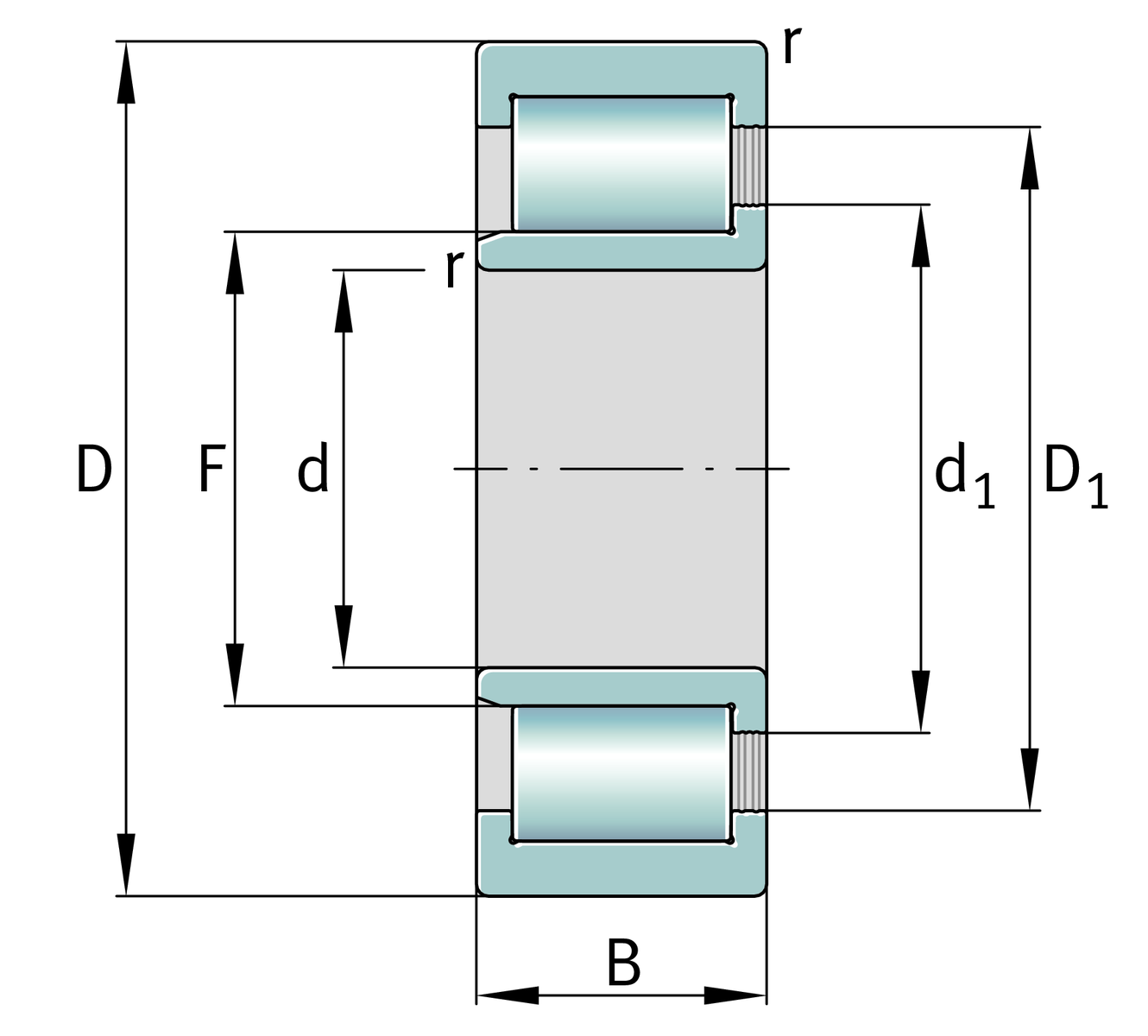

Dimensiuni detaliate

D 1	Diametru umăr inel exterior	199,9 mm
D a max	Diametru maxim al umărului carcasei	199,5 mm
d 1	Diametru umăr inel interior	151,1 mm
d a min	Diametru minim al umărului arborelui	134 mm
d c min	Umăr minim al arborelui	151 mm
F	Diametru cale de rulare inel interior	134,3 mm
r a max	Rază maximă de racordare	3 mm
r min	Dimensiune minimă a teșiturii	3 mm
s	Deplasare axială	5 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
