PME20-XL-N+INA
Date tehnice INA/Schaeffler
PME20-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr PME, unități de lagăr cu flanșă în patru șuruburi, fontă, umăr de centrare, colier excentric de blocare, etanșări P
d20 mmDiametru interior
C r13.600 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PME20-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0096434510000 |
| Tip de bază | PME20 |
| Cod BearingX | PME20-XL-N |
| Masa | 0.53 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |

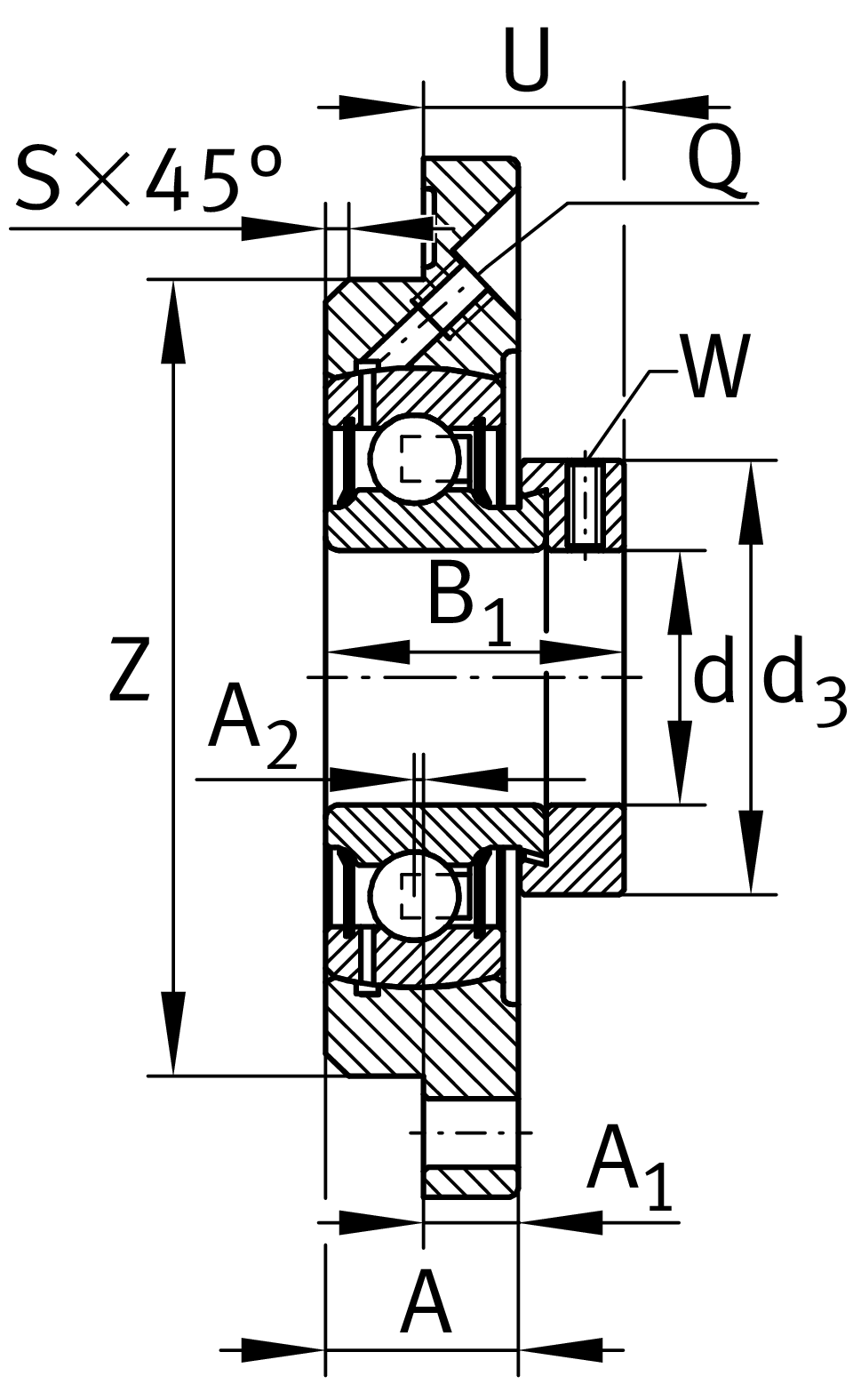

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| H | Înălțime flanșă | 100 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| U | Înălțime totală unitate | 21,5 mm |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | Limită de sarcină la oboseală, radială | 345 N |
| ≈m | Masă | 0,53 kg |
Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 78 mm |
| N | Alezaj de fixare | 9 mm |
| T 1 | Înălțime umăr de centrare | 9 mm |
| Z | Diametru umăr de centrare | 62 mm |
| Diametru degajare umăr de centrare | h8 | |
| n | Număr de orificii de înșurubare | 4 |
Dimensiuni detaliate
| A | Înălțime carcasă | 17 mm |
| A 1 | Grosime flanșă | 8 mm |
| A 2 | Distanță cale de rulare | 2 mm |
| S | Lățime teșitură | 2 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | ME04 | |
| Denumire rulment | GRAE20-XL-NPP-B | |
| Protecting cap | KASK04 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
